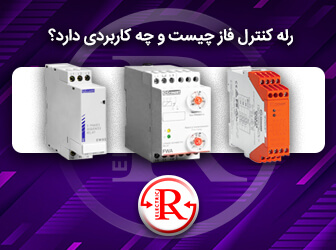

رله کنترل فاز چیست و چه کاربردی دارد؟

مقدمه

برای آشنایی بهتر با مهوم رله بهتر است که به مقاله رله چیست؟ مراجعه نموده و با انواع رله، عملکرد، کاربرد و مزایا و معایب آن آشنایی پیدا کنید. یکی از رایج ترین مشکلاتی که در کارخانه ‌های صنعتی اتفاق می افتد، گرم شدن بیش از حد تجهیزات و آسیب دیدن بارهای الکتریکی به دلیل خرابی فاز می باشد. با افزایش استفاده از تجهیزات الکتریکی در خانه ها و صنایع، حفاظت کامل از تجهیزات الکتریکی یک امر لازم و ضروری محسوب می شود. بنابراین استفاده از یک رله کنترل فاز برای حفاظت از تجهیزات برقی و الکتریکی جهت بالا بردن طول عمر و کارایی دستگاه های مصرف کننده از گزینه های بسیار مهم به شمار می رود. در این مقاله می خواهیم در مورد اینکه اصلا رله کنترل فاز چیست و چگونه کار می‌کند ؟ بپردازیم. رله کنترل فاز و رله قدرت یا رله آمپر بالا از پرکاربرد ترین رله هایی هستند که در تابلو برق های صنعتی نصب و استفاده می شوند. از مهم ‌ترین وظیفه رله کنترل فاز حفاظت از تجهیزات در برابر اختلات شبکه برق اعم از افزایش یا کاهش ولتاژ، قطعی ولتاژ و عدم تقارن یا جا به‌ جایی فاز می باشد.

کنترل فاز چیست؟

رله کنترل فاز نوعی رله حفاظتی است که امکان کنترل و نظارت تجهیزات الکتریکی جهت تشخیص اختلات شبکه اعم از ولتاژ بیش از حد، افت ولتاژ، عدم تقارن فاز، توالی فاز و … را برعهده دارد. رله کنترل فاز را در بازار با نام های رله حفاظت فاز، رله مانیتورینگ خط یا رله نظارت فاز می شناسند. رله کنترل فاز یکی از مهمترین تجهیزات حفاظتی است که جهت محافظت از تجهیزات الکتریکی در تابلو برق صنعتی کاربرد دارد.  یکی از دلایل اصلی خرابی موتورها و تجهیزات در تابلو برق ها، بالا رفتن دما و حرارت بر اثر افزایش تعداد دور سیم پیچ های موتور می باشد. به همین دلیل برای محافظت از تجهیزات تابلو برق در برابر گرمای بیش از حد از رله کنترل فاز استفاده می شود. در واقع وظیفه رله کنترل فاز محافظت از تجهیزات الکتریکی در برابر گرمای بیش از حد توسط جریان بالا می باشد. رله کنترل فاز در دو دسته رله کنترل فاز تک فاز و رله کنترل فاز سه فاز طبقه بندی می شود.









قیمت رله کنترل فاز به عوامل مختلفی مانند انتخاب برند های معتبر سلدوک فرانسه Celduc، کروزت فرانسه Crouzet و کرایدوم مکزیک Crydom، نوع سیستم برق از لحاظ تک فاز و سه فاز، ویژگی ‌ها و تعداد فازهای آن بستگی دارد. به طور کلی، قیمت رله‌ کنترل فاز تک فاز ارزان ‌تر از قیمت رله کنترل فاز سه فاز می باشد. در سیستم های الکتریکی سه فاز یکی از پرکاربرد ترین تجهیزات کنترلی، رله کنترل فاز است که وظیفه قطع فاز، کنترل توالی فاز، تغییرات ولتاژ و عدم تعادل فاز را برعهده دارد. کاربرد رله کنترل فاز در صنایع برای حفاظت از پمپ ‌ها، موتورها، ماشین آلات و سایر تجهیزات صنعتی، مراکز داده برای محافظت از سرورها، روترها، سوئیچ ‌ها، بیمارستان‌ ها برای محافظت از تجهیزات پزشکی مانند دستگاه ‌های تنفس مصنوعی، مانیتورهای بیمار و تجهیزات تصویربرداری، مصارف خانگی برای محافظت از لوازم برقی مانند یخچال، فریزر، ماشین لباسشویی و … می باشد.



خواهشمند است برای استعلام قیمت رله سلدوک Celduc و جهت دریافت مشاوره رایگان با کارشناسان مجرب ما در بخش فروش راد الکتریک تماس حاصل فرمایید.

  تلفن تماس : 02136614690        موبایل :  09123118834



رله کنترل فاز چگونه کار می ‌کند؟

در واقع عملکرد رله کنترل فاز در تابلو برق به این صورت است که با دریافت سیگنال های ورودی و بررسی آن انجام می شود. پس از مدتی که سیگنال به یک مقدار مشخص و ثابت رسید، کنتاکت خروجی متصل به تجهیزات در تابلو برق مانند کنتاکتور ها و کلید ها توسط کاربر تغییر داده می شود و سپس هشداری را به PLC ارسال می کند. در ضمن رله کنترل فاز در تابلو برق دارای یک یا چند خروجی رله است که برای محافظت از هرگونه آسیب های ناشی از تغییر ولتاژ مورد استفاده قرار می گیرد.









مهم ترین مزایای استفاده از رله کنترل فاز

• بالا رفتن طول عمر موتور
• جلوگیری از اتصال کوتاه شدن سیم پیچ های موتور
• کاهش هزینه تعمیر و تعویض قطعات تابلو برق
• کاهش خطرات برق گرفتگی و آتش سوزی
• بالا رفتن ایمنی کاربران و تجهیزات
• صرفه جویی در فضای تابلو برق به علت داشتن ابعاد کوچک
• کم شدن مدت زمان خرابی قطعات تابلو برق
• کنترل زمان تاخیر با استفاده از پیچ تنظیم
• تنظیم زمان وصل شدن مدار پس از برطرف کردن خطا
• قطع جریان برق با بالا ترین سرعت در صورت بروز خطا
• اعلام تغییرات ولتاژ توسط نشانگر

بهترین برندهای رله کنترل فاز

برندهای متنوعی در بازار وجود دارند که انتخاب بهترین برند در رله کنترل فاز می تواند در کیفیت و ویژگی های خاص رله تاثیر گذار باشد. Celduc سلدوک فرانسه، Crouzet کروزت فرانسه و Crydom کرایدوم مکزیک از معتبر ترین برندهایی هستند که در تولید رله کنترل فاز و انواع رله الکترونیکی SSR فعالیت دارند. شرکت بازرگانی راد الکتریک به عنوان تنها نماینده انحصاری رله سلدوک Celduc، رله الکترونیکی SSR کروزت Crouzet و رله اس اس آر کرایدوم Crydom با کیفیت خوب همراه با قیمت ارزان و مناسب در بازار می باشد. راد الکتریک یکی از بهترین توزیع کنندگان انواع رله حالت جامد SSR با برندهای اروپایی و آسیایی در ایران است که تمامی محصولات خود را همراه با کیفیت عالی در اختیار مشتریان قرار می دهد.

در ضمن شرکت فنی و مهندسی راد الکتریک با کمال افتخار اعلام می دارد که بزرگترین فروشنده رله الکترونیکی اس اس آر در بازار تهران است که مناسب ترین قیمت رله SSR خود را همراه با کیفیت عالی به کارخانجات سراسر ایران از جمله شهرستان های زیر ارسال می دارد :

• SSR سلدوک در استان قم (شهرستان قم)
• کنتاکتور حالت جامد در استان قزوین (شهرستان قزوین)
• رله جامد SSR در استان کرمان (شهرستان کرمان)
• انواع رله های الکترونیکی در استان کردستان (شهرستان سنندج)
• رله الکترونیکی سه فاز در استان کهکیلویه و بویراحمد (شهرستان یاسوج)
• رله مینیاتوری در استان کرمانشاه (شهرستان کرمانشاه)
• رله اس اس آر تکفاز سلدوک در استان گلستان (شهرستان گرگان)
• رله الکترونیکی SSR در استان هرمزگان (شهرستان بندرعباس)
• انواع رله در استان سمنان (شهرستان سمنان)
• اس اس آر تک فاز در استان گیلان (شهرستان رشت)
• SSR تک فاز در استان چهارمحال و بختیاری (شهرستان شهرکرد)
• رله الکترونیکی سه فاز در استان سیستان و بلوچستان (شهرستان زاهدان)
• اس اس آر 50 آمپر در استان خراسان شمالی (شهرستان بجنورد)
• رله جامد DC در استان خراسان جنوبی (شهرستان بیرجند)
• رله اس اس ار SSR در استان خوزستان (شهرستان اهواز)
• رله SSR (Solid State Relay) در استان خراسان رضوی (شهرستان مشهد)
• SSR سه فاز در استان آذربایجان شرقی (شهرستان تبریز)
• رله اس اس آر در استان فارس (شهرستان شیراز)
• رله اس اس ار تکفاز در استان اردبیل (شهرستان اردبیل)
• انواع SSR در استان آذربایجان غربی (شهرستان ارومیه)
• رله اس اس ار سه فاز در استان البرز (شهرستان کرج)
• اس اس ار سه فاز در استان اصفهان (شهرستان اصفهان)
• اس اس آر CELDUC در استان تهران (شهرستان تهران)
• رله الکترونیکی در استان ایلام (شهرستان ایلام)
• رله حالت جامد در استان لرستان (شهرستان خرم آباد)
• نمایندگی اس اس ار سلدوک در استان زنجان (شهرستان زنجان)
• نمایندگی celduc SSR سلداک در استان مرکزی (شهرستان اراک)
• رله اس اس آر SSR سه فاز در استان مازندران (شهرستان ساری)
• رله الکترونیکی اس اس آر در استان یزد (شهرستان یزد)
• رله SSR در استان همدان (شهرستان همدان)

کار برد رله کنترل فاز

از رله کنترل فاز کروزت Crouzet می توان جهت کنترل و حفاظت ویژه از برنامه‌ های کاربردی که در موارد زیر اشاره شده است، استفاده نمود.

• محافظت در برابر عملکرد موتورها مانند بالابر، جا به جایی، آسانسور، پله برقی و غیره
• کنترل اتصال تجهیزات متحرک مانند کمپرسور های تهویه مطبوع، کامیون‌ ها و کانتینرهای یخچال دار و جرثقیل
• گرم شدن بیش از حد موتور به دلیل ولتاژ نامتقارن
• حفاظت از نیروگاه ها در برابر تخریب ناشی از اضافه ولتاژ
• حفظ منابع حساس سه فاز
• جهت چرخش درایو

انواع رله کنترل فاز

رله کنترل فاز دارای انواع مختلفی هستند که هرکدام عملکرد های حفاظتی خاصی را ارائه می دهند و در موارد ذیل به آن اشاره شده است:

1. رله عدم تعادل فاز

یکی از مشکلات سیستم های سه فاز، عدم تعادل فاز است که در موتورها و تجهیزات الکتریکی، باعث بالا رفتن دما و ایجاد اختلال در موتورهای AC می شود. استفاده از رله عدم تعادل فاز باعث افزایش طول عمر موتورها و جلوگیری از پرداخت هزینه بالا برای تعمیرات آن می شود. از مزایا و فواید رله کنترل فاز را می توان به کاهش عمر مفید موتور، افزایش تنش حرارتی، کاهش راندمان موتور، لرزش و صدا و آسیب ‌های شدید اشاره نمود.

2. رله توالی فاز

توالی فاز نادرست در موتور های الکتریکی سه فاز می تواند مشکلات متعددی را اعم از چرخش معکوس موتور، گرمای بیش از حد، لرزش و صدا و حتی احتما خطر آتش سوزی را به وجود آورد. با استفاده از رله توالی فاز دیگر این مشکلات را نخواهید داشت و به صورت دائمی توالی فاز قابل کنترل می باشد.

3. رله خرابی فاز

خرابی فاز در سیستم های سه فاز ممکن است بر اثر عوامل مختلفی مانند سوختن فیوز، معیوب بودن سیم پیچی ترانسفورماتور و خرابی تجهیزات اتفاق بیافتد و باعث توقف کار موتور های سه فاز شود. به همین دلیل لازم است که از رله خرابی فاز برای جلوگیری از این اتفاق در تابلو برق استفاده نمائید.

4. رله پایش ولتاژ

کار کردن تجهیزات الکتریکی در سطوح ولتاژهای مختلف باعث آسیب دیدن اجزای الکتریکی در تابلو برق شده و سطح پایین ولتاژ هم باعث متوقف شدن کارکرد موتور ها و کنتاکتور ها می شود. به همین دلیل با استفاده از رله پایش ولتاژ می توانید عملکرد ولتاژ تجهیزات را در میزان حداقل و حداکثر کنترل نمائید.

عوامل تاثیرگذار بر قیمت کنترل فاز

توصیه می ‌شود در هنگام خرید رله کنترل فاز عوامل تاثیرگذار بر کاهش و افزایش قیمت را مورد بررسی قرار دهید. عوامل مختلفی مانند ولتاژ و جریان، برند، نوع رله، ویژگی‌ ها و … در قیمت رله کنترل فاز تاثیرگذار هستند. رله کنترل فاز با ویژگی های متنوعی مانند حفاظت از عدم تقارن فاز، حفاظت از ولتاژ بیش از حد و ولتاژ کم، قابلیت تنظیم، دکمه های فشاری، قابلیت اتصال، صفحه نمایش LCD و … عرضه می شوند که قیمت رله کنترل فاز با ویژگی های بیشتر معمولا بالاتر می باشد. در ضمن انتخاب نوع رله کنترل فاز با برند های معتبر و شناخته شده مانند سلدوک Celduc فرانسه، کروزت Crouzet فرانسه و کرایدوم Crydom مکزیک بسیار حائز اهمیت است، چرا که قیمت رله کنترل فاز با برندهای معروف نسبت به رله های با برندهای کمتر شناخته شده، از قیمت بالاتری برخوردار است. ویژگی دیگری که در قیمت رله کنترل فاز مهم است ولتاژ و جریان ‌های آن است که هرچه ولتاژ و جریان بالاتر باشد، قیمت آن نیز بیشتر است.

وظایف رله کنترل فاز

رله کنترل فاز یک تجهیز کنترل و حفاظت ویژه است که در صورت بروز هر یک از موارد زیر، مدار فرمان را قطع می کند :

1. ولتاژ بالاتر از حد مجاز (over voltage )
2. ولتاژ پایین تر از حد مجاز ( under voltage )
3. قطع کردن یکی از فاز ها
4. جابجایی فازها
5. عدم تقارن فاز

0 تا 100 رله کنترل فاز تک ‌فاز و سه ‌فاز

رله کنترل فاز یک تجهیز کنترلی و حفاظتی است که سیستم‌ های الکتریکی سه ‌فاز را در برابر اضافه ولتاژ و افت ولتاژ، توالی فاز، قطع فاز، عدم تعادل فاز محافظت می کند. رله کنترل فاز در دو نوع رله کنترل تک فاز و رله کنترل فاز سه فاز ارائه می شود. از تفاوت های بارز بین رله کنترل فاز تک فاز و کنترل فاز سه فاز را می توان به تعداد فاز های آن اشاره نمود. رله کنترل فاز تک ‌فاز برای سیستم های تک فاز با ولتاژ 220 ولت و رله کنترل فاز سه فاز برای سیستم های سه فاز با ولتاژ 380 ولت کاربرد دارد. رله کنترل فاز تک ‌فاز و سه فاز در بازار دارای برند های مختلفی هستند که از معروف ترین آنها را می توان به رله سلدوک Celduc فرانسه، رله کروزت Crouzet فرانسه و رله کرایدوم Crydom مکزیک نام برد. قبل از خرید رله کنترل فاز حتما نیازهای خود را براساس ولتاژ، جریان و سایر مشخصات دیگر مشخص کنید و اگر در انتخاب رله مناسب خود تردید داشتید، تنها کافی که با شماره تلفن 36614690-021 ( داخلی 204 ) تماس گرفته و از کارشناسان مجرب ما در نمایندگی راد الکتریک کمک بگیرید. همکاران ما همواره آماده پاسخگویی به سوالات شما دوستان عزیز هستند تا شما را در خرید و انتخاب بهترین نوع رله الکترونیکی SSR راهنمایی نمایند.



خواهشمند است برای استعلام قیمت رله سلدوک Celduc و جهت دریافت مشاوره رایگان با کارشناسان مجرب ما در بخش فروش راد الکتریک تماس حاصل فرمایید.

  تلفن تماس : 02136614690        موبایل :  09123118834



پارامتر های مهم در انتخاب رله کنترل فاز

با توجه به انواع مختلف رله کنترل فاز در تابلو برق، حتما باید در انتخاب رله کنترل فاز دقت شود تا بهترین نوع رله کنترل فاز انتخاب نمائید. پارامترهایی که در انتخاب رله کنترل فاز اهمیت دارند، شامل موارد زیر می باشد.

• میزان کنترل ولتاژ در رله کنترل فاز
• تعداد رله های خروجی و نوع آن ها
• انواع مختلف رله کنترل فاز
• محدوده مقادیر حداقل و حداکثر آستانه ولتاژ
• تنظیمات تاخیر پاسخ

نقش رله کنترل فاز در تابلو برق

رله کنترل فاز همانند رله صنعتی از مهمترین تجهیزات حفاظتی هستند که در تابلو برق های صنعتی به کار می رود. وظیفه اصلی رله کنترل فاز کنترل و نظارت بر تجهیزات الکتریکی در برابر نوسانات ولتاژ و عدم تقارن فازها می باشد. نقش رله کنترل فاز در تابلو برق در واقع حفاظت از تجهیزات در برابر عدم تقارن ولتاژ فازها، حفاظت از تجهیزات در برابر افزایش و افت ولتاژ، تشخیص توالی فازها، تأخیر در وصل و نمایش ولتاژ می باشد. با استفاده از رله کنترل فاز می ‌توانید از آسیب دیدن تجهیزات الکتریکی و همچنین اختلال در عملکرد و بروز خاموشی جلوگیری نمائید.

نحوه اتصال رله کنترل فاز به تابلو برق

برای اتصال رله کنترل فاز به تابلو برق به این صورت است که از خطوط برق اصلی، سه فاز گرفته و به ترتیب به ترمینال های L1،L2 و L3 رله کنترل فاز را وصل می کنیم. در ضمن این ترمینال‌ ها برای اندازه ‌گیری ولتاژ هر فاز هم استفاده می شود. کنتاکت های با شماره 15 و 16 و 18 شامل کنتاکت های باز، بسته و مشترک می باشد. در ادامه حتما باید کنتاکت باز (شماره 15) رله کنترل فاز را به برق مدار فرمان متصل کرده و کنتاکت 18 را به بوبین کنتاکتور ها سری نمائیم. برای افزایش ایمنی لازم است در صورت عدم وجود خطا، کنتاکت باز (شماره 15) را به برق سه فاز وصل کنید. با این کار باعث می شوید که در صورت بروز اختلالات شبکه، دستگاه به طور خودکار قطع شود. در آخر کنتاکت شماره 16 را به زنگ هشدار متصل نمائید. زنگ هشدار در صورت بروز خطا در کنترل فاز به صدا در آمده و کاربر را از بروز مشکل مطلع می سازد.

رایج ترین خطاهای کنترل فاز

کنترل فاز دستگاهی است که استفاده از آن برای محافظت از تجهیزات الکتریکی در برابر نوسانات ولتاژ و عدم تقارن فازها کاربرد دارد. کنترل فاز هم مانند هر دستگاه دیگری دچار خطا می شود که در اینجا به برخی از خطاهای رایج کنترل فاز می پردازیم.

1. از دست دادن فاز

از جمله خطاهای رله کنترل فاز، زمانی که فازی وجود ندارد و افت فاز رخ داده است که همین امر باعث متوقف شدن راه اندازی و یا عملکرد صحیح موتور ها می شود. اما اگر موتور از کار نیافتد، باعث عدم تعادل شدید فاز صورت می گیرد که با افزایش جریان در کارکرد موتور ها گرمای زیادی را تولید می کند که همین امر ممکن است به موتور آسیب وارد کند.

2. تحت ولتاژ

این خطا زمانی اتفاق می افتد که ولتاژ یک یا چند فاز کمتر از حداقل ولتاژ تعیین شده باشد. ولتاژ پایین باعث می شود که کارکرد موتور شما جریان بیشتری را داشته باشد و در نهایت ممکن است در طول زمان موتور آسیب ببیند.

3. ولتاژ بیش از حد

این خطا زمانی رخ می ‌دهد که ولتاژ یک یا چند فاز بیش از حداکثر ولتاژ تعیین شده باشد. به همین دلیل ولتاژ بیش از حد خود می ‌تواند به موتور آسیب وارد کند.

4. توالی فاز

این خطا زمانی اتفاق می افتد که سه فاز به درستی به هم متصل نشده باشد. موتور با توالی فاز نادرست ممکن است که چرخش معکوس رخ دهد و باعث آسیب رساندن به موتور می شود.

5. عدم تقارن فاز

این خطا زمانی که بار در هر سه فاز به درستی متعادل نباشد، عدم تقارن فاز صورت می گیرد.

6. اتلاف خنثی

یکی از مهم‌ ترین خطرات ناشی از دست رفتن نول، افزایش ولتاژ در دستگاه‌ های تک فاز جریان پایین متصل بین یک فاز و نول می باشد. این افزایش ولتاژ می تواند به صورت جدی به تجهیزات الکتریکی متصل به شبکه آسیب برساند و منجر به آتش‌ سوزی شود.

کنترل بار چیست؟

کنترل بار در واقع دستگاهی است که جهت محافظت از تجهیزات الکتریکی در برابر اضافه بار و جریان بیش از حد استفاده می شود و در بازار با نام های رله اضافه بار یا رله بی متال شناخته شده است. نحوه عملکرد کنترل بار با مانیتورینگ جریان مدار و قطع مدار در صورت عبور جریان بیش از حد مجاز می باشد.

تفاوت کنترل فاز و کنترل بار

رله کنترل فاز و رله کنترل بار دو تجهیز حفاظتی است که در طراحی انواع سیستم‌ های مدار فرمان و تابلو برق های صنعتی کاربرد دارد. از تفاوت رله کنترل فاز و رله کنترل بار در محافظت از تجهیزات الکتریکی است که در کنترل فاز برای محافظت از تجهیزات در برابر عدم تقارن ولتاژ فازها، افت ولتاژ و افزایش ولتاژ استفاده می‌ شود. در حالی که رله کنترل بار برای محافظت از تجهیزات در برابر اضافه بار و جریان بیش از حد به کار می رود. از دیگر تفاوت کنترل فاز و کنترل بار در عملکرد آن است، کنترل فاز با مانیتورینگ ولتاژ هر فاز و قطع مدار در صورت بروز شرایط نامناسب عمل می‌ کند. اما عملکرد کنترل بار با مانیتورینگ جریان مدار و قطع مدار در صورت عبور جریان بیش از حد مجاز می باشد. از کنترل فاز در موتور ها، ترانسفورماتور ها، تجهیزات الکتریکی حساس و از کنترل بار در سیم‌ ها، اتصالات، تجهیزات الکتریکی مورد استفاده قرار می گیرد. در نهایت، اگر تجهیزات شما به ولتاژ، حساس هستند باید از کنترل فاز استفاده شود و اگر تجهیزات الکتریکی شما در معرض اضافه بار یا جریان بیش از حد هستند، باید از کنترل بار استفاده نمایید.

نحوه نصب کنترل فاز

برای نصب رله کنترل فاز بهتر است که محل نصب آن را به درستی انتخاب شود و از رطوبت، گرما و گرد و غبار به دور باشد. همچنین باید فضای کافی برای نصب و سیم ‌کشی کنترل فاز وجود داشته باشد. برای نصب کنترل فاز قبل از هر کاری حتماً برق را قطع کنید و برای اطمینان از قطع بودن برق، از یک تستر ولتاژ استفاده کنید. لازم است ریل DIN را در محل مورد نظر نصب کنید، اکثر کنترل‌ فازها دارای ریل DIN هستند که به شما این امکان را می ‌دهد تا آنها را به راحتی روی ریل نصب نمائید. سیم فاز ورودی، سیم نول و سیم خروجی را به ترمینال مربوطه در کنترل فاز نصب کنید و از محکم بودن اتصالات مطمئن شوید. برخی از رله کنترل‌ فاز ها دارای تنظیماتی مانند زمان تأخیر و حساسیت هستند که می توانید این تنظیمات را مطابق با نیازتان تنظیم نمایید. در نهایت می توانید برق را روشن کنید. نصب رله کنترل فاز در تابلو برق، باعث بالا رفتن ایمنی مدار و تجهیزات الکتریکی شده و از اختلالات شبکه ای که ممکن است باعث متوقف شدن دستگاه های الکتریکی شود، جلوگیری می کند.

تنظیم کنترل فاز

برای تنظیم کنترل فاز توصیه می شود که با دکمه و عملکرد آن آشنا شوید. بر روی دستگاه کنترل فاز سه دکمه اصلی تعبیه شده که مربوط به منو، افزایش جریان و کاهش جریان می باشد. با دکمه افزایش و کاهش جریان می توانید مقدار جریان را تنظیم کرده که معمولا دکمه افزایش جریان تا 60 آمپر قابل تنظیم است. با تنظیم دکمه کاهش جریان بر روی حداقل ولتاژ می توانید از سوختن پمپ ها نیز جلوگیری کنید. با تنظیم دکمه عدم تقارن می توانید به دستگاه کنترل فاز، فرمان دهید که اگر فازها بیشتر از 20 درصد اختلاف داشتند، جریان برق را قطع نماید تا از بروز آتش سوزی جلوگیری شود و اما اگر فازها کمتر از 20 درصد با یکدیگر اختلاف داشتند، چشم پوشی کند. این دکمه بین 7 تا 100 درصد قابل تنظیم است. گزینه دیگری که اهمیت دارد، زمان وصل شدن رله پس از متصل شدن برق سیستم است که بین 0 تا 240 ثانیه قابل تنظیم است. گزینه مهم دیگر دستگاه کنترل فاز، زمان تاخیر قطع رله است که با تنظیم آن می توانید مشخص کنید که چند ثانیه پس از over load شدن، برق را قطع کند. این گزینه هم بین 0 تا 10 ثانیه قابل تنظیم می باشد.

نحوه تست کنترل فاز

برای حفاظت مطمئن از تجهیزات الکتریکی، اطمینان از صحت عملکرد رله کنترل فاز یک امر لازم و ضروری محسوب می شود. برای عملکرد صحیح رله کنترل فاز می توانید تست های مختلفی را انجام دهید که از جمله می توان به استفاده از ولت متر، جهت سالم بودن پایش دستگاه اشاره نمود. با استفاده از ولت متر می توانید با بررسی میزان ولتاژ پایه‌ ها، ولتاژ موجود در کنترل فاز را با عدد نوشته شده بر روی نمایشگر مقایسه کنید. روش دیگری که برای تست کنترل فاز در برابر عدم تعادل فاز این است که یکی از فازها را قطع کرده و عملکرد رله خروجی کنترل فاز را مورد رصد قرار دهید. تست بعدی برای صحت و بررسی توالی فازها، جا به جا کردن فاز می باشد.



خواهشمند است برای استعلام قیمت رله سلدوک Celduc و جهت دریافت مشاوره رایگان با کارشناسان مجرب ما در بخش فروش راد الکتریک تماس حاصل فرمایید.

  تلفن تماس : 02136614690        موبایل :  09123118834



کلام آخر

در این مقاله سعی کردیم شما را با رله کنترل فاز، عملکرد و طریقه نصب آن آشنا کنیم. افت فاز و یا افت ولتاژ به راحتی قابل تشخیص نمی باشد و می تواند به سرعت باعث شرایط نا ایمن و خرابی پر هزینه تجهیزات شود. از این رو با نصب رله کنترل فاز به راحتی می توانید از تجهیزات الکتریکی خود در برابر ولتاژ بیش از حد، کاهش ولتاژ، عدم تقارن فاز، توالی فاز و … محافظت نمائید. رله کنترل فاز در انواع مختلفی ارائه می شوند و معمولا از آن برای کاربردهای سه فاز مورد استفاده قرار می گیرد. تنظیم و تست کنترل فاز یک کار کاملا تخصصی است که نیاز به مهارت و دانش کافی دارد. توصیه ما به شما این است که برای تنظیم کنترل فاز حتما از یک فرد خبره و ماهر کمک بگیرید، زیرا در صورت هرگونه مغایرت، امکان بروز خطاهای کنترل فاز وجود دارد و ممکن است خطرات جبران ناپذیری را به دنبال داشته باشد.
