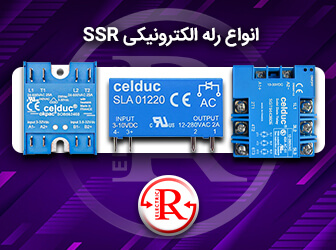

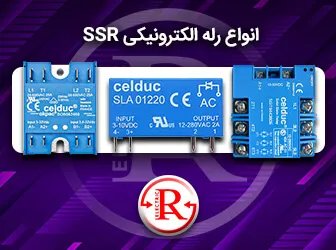

انواع رله الکترونیکی SSR

4.2/5 - (12 امتیاز)

مقدمه

رله (Relay)، یک کلید الکتریکی است که برای قطع و وصل کردن جریان الکتریکی در مدارات به کار می رود. در واقع اساس کار رله شبیه به کنتاکتور است که با یک سیگنال کنترلی بسیار ضعیف می تواند قطع و وصل مدار را انجام دهد. رله ها در بازار دارای انواع مختلفی هستند که یکی از پر کاربرد ترین نوع رله ها، رله SSR یا رله حالت جامد می باشد. رله اس اس آر SSR یک نوع رله الکترونیکی است که با استفاده از عناصر نیمه هادی مانند تریستور یا ترایاک می تواند جریان های الکتریکی در مدار را کنترل نماید. از جمله انواع رله الکترونیکی SSR را می توان به رله قدرت یا رله آمپر بالا، رید رله یا رله مغناطیسی، رله PLC، رله روبردی، رله چپگرد و راستگرد، رله برد الکتریکی و …. اشاره نمود.  در این مقاله می خواهیم در اصل بدانید که رله SSR چیست و چگونه عمل می کند؟ و در سیم بندی رله SSR چه نکاتی باید رعایت شود.

برای خرید انواع رله الکترونیکی SSR با کیفیت بالا و قیمت مناسب، بهتر است که با ویژگی ها، مشخصات فنی آن  آشنایی کافی داشته باشید. برای دریافت قیمت رله و خرید بهترین انواع رله SSR با برند های معتبر و شناخته شده مانند رله SSR سلدوک فرانسه Celduc، رله SSR کروزت فرانسه Crouzet و رله اس اس آر کرایدوم مکزیک Crydom، تنها کافی است که با کارشناسان بخش فروش راد الکتریک تماس گرفته و از آنان راهنمایی و مشاوره بگیرید. همکاران ما همواره آماده پاسخگویی به سوالات شما دوستان عزیز در تمام ساعات روز هستند. در این مقاله می خواهیم به بررسی انواع رله SSR و نحوه عملکرد آنها بپردازیم.

رله SSR چیست ؟

اصطلاح SSR مخفف عبارت (Solid State Relay) به معنی رله حالت جامد است. رله حالت جامد یا SSR یک نوع رله الکترونیکی است که فاقد قطعات متحرک بوده و در ساختار آن از قطعات نیمه هادی مانند تریستور و یا ترایاک استفاده شده است. از رله حالت جامد برای سوئیچینگ (ON/OFF) در مدارات استفاده نمود. عملکرد رله الکترونیکی SSR به دلیل عدم وجود قطعات متحرک بسیار سریع تر از رله های مکانیکی بوده و از طول عمر بالایی برخوردار می باشد. کاربرد رله SSR در صنایع مختلف بسیار حائز اهمیت است و با مزایای بسیاری که دارد می توان از رله SSR در کنترل موتور های الکتریکی، کنترل پنل های خورشیدی، سیستم های گرمایشی و سرمایشی، تجهیزات پزشکی، صنایع اتوماسیون و سایر موارد دیگر استفاده نمود.

در ساختار رله حالت جامد (SSR) دو پیچ بالای آن به عنوان ورودی و خروجی مدار قدرت و دو پیچ پایین آن مربوط به مدار فرمان می باشند. رله جامد یا SSR نسل جدیدی از رله‌ های الکترونیکی است که به جای سیم‌ پیچ و هسته مکانیکی، از قطعات نیمه هادی مانند تریستور یا ترایاک برای کنترل جریان الکتریکی استفاده می کند. این نوع رله الکترونیکی SSR به دلیل مزایای متعددی که نسبت به رله‌ های الکترو مکانیکی دارند، به صورت گسترده در صنایع مختلف مورد استفاده قرار می گیرد.



خواهشمند است برای استعلام قیمت رله سلدوک Celduc و جهت دریافت مشاوره رایگان با کارشناسان مجرب ما در بخش فروش راد الکتریک تماس حاصل فرمایید.

  تلفن تماس : 02136614690        موبایل :  09123118834



رله چیست و چه تفاوتی با کلید دارد؟

رله (Relay) یک نوع کلید الکتریکی بسیار سریع است که با هدایت یک مدار الکتریکی قطع و وصل جریان برق را کنترل می کند. عملکرد رله ها همانند یک کلید ساده است ولی با این تفاوت که روشن و خاموش کردن وسایل برقی مانند لامپ ها در کلید های دستی باید شخصا اقدام کنید، اما در رله ها این قطع و وصل جریان الکتریکی به صورت خودکار قابل کنترل است. رله ها یکی از مهمترین قطعات الکتریکی هستند که در ساخت تجهیزات الکتریکی و انواع تابلو برق صنعتی به کار می رود.

کاربرد رله در تجهیزات الکتریکی مانند پمپ‌ های آب، لامپ ‌های اتوماتیک در پارکینگ ‌ها، دزدگیر‌ها و تجهیزات حفاظتی، سیستم استارت و برق داخلی خودرو ها، تابلو‌های حفاظتی برق، چراغ‌ های تبلیغاتی چشمک زن، ماشین لباسشویی، سیستم‌ های شوفاژ و پکیج و … بسیار اهمیت دارد. یکی از تجهیزاتی که در آن از رله ها استفاده شده، ترانس اتوماتیک یا تثبیت کننده ولتاژ اتوماتیک است که با تشخیص نوسان و تغییرات جریان در ورودی اصلی برق، به صورت خودکار به تصحیح ولتاژ برق پرداخته تا برقی سالم و پایدار را برای تجهیزات برقی شما فراهم نماید.

انواع رله SSR

انواع رله اس اس آر ( رله الکترونیکی SSR ) براساس ولتاژ ورودی و خروجی شامل موارد زیر می باشد.

1. رله SSR تک فاز

رله SSR تکفاز سلدوک Celduc، از پرفروش ترین انواع رله الکترونیکی اس اس آر SSR است که برای کاربردهای مختلفی اعم از سیستم‌ های الکتریکی و الکترونیکی قابل استفاده می باشد. این نوع رله SSR بسیار سبک بوده و از ابعاد کوچکتر و قابل اطمینان تری برخوردار می باشد. قبل از خرید رله SSR حتما به نوع بارمصرفی، میزان ولتاژ ورودی، جریان، تعداد کنتاکت ها و … را مورد بررسی قرار دهید. برای اطلاع از قیمت رله SSR تکفاز می توانید با کارشناسان راد الکتریک تماس حاصل نمائید.

2. رله حالت جامد SSR دو فاز

رله SSR دو فاز، نوعی رله الکترونیکی یا رله حالت جامد است که از آن برای کنترل بارهای دو فاز AC مانند موتورهای فن و پمپ‌ ها، لامپ‌ های فلورسنت / LED و کنترل المنت ‌های گرمایشی و کوره ‌ها استفاده می شود

3. رله SSR سه فاز

رله الکترونیکی SSR سه فاز یک نوع رله پر طرفدار در صنعت برق است که در کاربرد های مختلفی اعم از حفاظت از موتور، کنترل قدرت و اتوماسیون نقش مهمی را ایفا می کند. از مهمترین مزایای رله SSR سه فاز را می توان به نظارت بر ولتاژ، جریان و فرکانس با دقت بالا اشاره نمود.

4. رله SSR با ولتاژ خروجی AC

از این نوع رله الکترونیکی اس اس آر SSR می توان برای کنترل جریان برق متناوب (AC) استفاده نمود.

5. رله SSR با ولتاژ خروجی DC

از این نوع رله‌ SSR برای کنترل جریان برق مستقیم (DC) کاربرد دارد.

کاربرد رله SSR

رله الکترونیکی SSR به دلیل مزایای متعددی که دارد، در طیف وسیعی از کاربرد های استفاده می شود که شامل :

  • کنترل موتورهای الکتریکی : رله SSR یکی از بهترین رله های الکترونیکی است که برای کنترل موتورهای الکتریکی با توان های مختلف استفاده می شود.
  • کنترل المنت‌ های گرمایشی : رله اس اس آر SSR برای کنترل المنت های گرمایشی مانند المنت ‌های بخاری به کار می رود.
  • کنترل لامپ‌ های روشنایی : از رله حالت جامد SSR می‌ توان برای کنترل لامپ ‌های رشته‌ ای و LED استفاده نمود.
  • کنترل تجهیزات صنعتی : رله‌ های اس اس آر می‌ توانند برای کنترل تجهیزات صنعتی مانند PLC، پمپ‌ها، شیرها، کنتاکتور و … مورد استفاده قرار گیرند.
  • صنایع پزشکی : رله ‌الکترونیکی SSR به دلیل ایمنی و قابلیت اطمینان بالایی که در تجهیزات پزشکی مانند دستگاه‌ های دیالیز و لیزر دارند، به کار می رود.
  • صنایع غذایی : رله‌ های SSR به دلیل مقاومت بالایی که در برابر رطوبت از خود نشان می دهند در صنایع غذایی بسیار پر کاربرد می باشند.
حتما بخوانید:  رله در تابلو برق صنعتی

به طور کلی هدف از کاربرد رله SSR، کنترل سرعت موتور، کاهش نور و فن، سوئیچینگ برق و … می باشد. همچنین کاربرد رله الکترونیکی SSR در بخاری های برقی برای کنترل دما استفاده می شود. به همین دلیل استفاده از این نوع رله حالت جامد SSR در عین کارآمد بسیار بالایی که دارد از عمر  طولانی برخوردار می باشد.



خواهشمند است برای استعلام قیمت رله سلدوک Celduc و جهت دریافت مشاوره رایگان با کارشناسان مجرب ما در بخش فروش راد الکتریک تماس حاصل فرمایید.

  تلفن تماس : 02136614690        موبایل :  09123118834



مزایا رله SSR یا رله حالت جامد

  • عمر طولانی : رله جامد یا SSR به دلیل عدم وجود قطعات متحرک عمر طولانی تری نسبت به رله الکترومکانیکی دارند.
  • سرعت سوئیچینگ بالا : میزان سرعت سوئیچینگ (ON/OFF) رله اس اس آر SSR در مدارات بسیار سریع تر از رله الکترومکانیکی می باشد.
  • عملکرد بی صدا: به دلیل نداشتن قطعات متحرک در رله الکترونیکی SSR از عملکرد بی صدایی برخوردار بوده و آلودگی صوتی تولید نمی کند.
  • قابلیت اطمینان بالا : رله الکترونیکی SSR به دلیل کارایی و قابلیت اطمینان بالایی که در نظارت و کنترل سیستم‌ های برق سه فاز دارند، بزرگ شناخته شده است.
  • کاهش تداخل الکترومغناطیسی : عدم وجود نویز در رله اس اس آر SSR استفاده از این نوع رله های الکترونیکی برای کاربردهایی که خطر انفجار یا آتش‌ سوزی وجود دارد، مناسب می باشد.
  • مصرف برق کم: رله‌ SSR در مقایسه با رله‌ های الکترو مکانیکی مصرف برق کمتری دارند.

معایب رله اس اس آر SSR

  • قیمت بالا
  • حساسیت به گرما
  • نیاز به هیت سینک

تفاوت کنتاکتور و SSR

کنتاکتور و SSR دو قطعه بسیار پر کاربرد در تجهیزات الکتریکی هستند که از تفاوت های مهم آن را می توان به مکانیزم کاری آن اشاره نمود. عملکرد کنتاکتور به صورت الکترو مغناطیسی است در حالی که SSR به صورت الکترونیکی می باشد. میزان سرعت سوئیچینگ در رله SSR بسیار سریع تر از کنتاکتور ها می باشد. SSR نسبت به کنتاکتور از وزن کم و ابعاد کوچک تری برخوردار هستند. میزان تولید صدا در کنتاکتور بیشتر از رله SSR می باشد. اغلب کنتاکتور ها دارای کنتاکت کمکی هستند در صورتی که رله الکترونیکی SSR چنین قابلیتی را ندارد. تغذیه SSR ها به دو صورت سیگنال جریان و ولتاژ است در حالی که تغذیه کنتاکتور ها تنها به صورت ولتاژ می باشد.

ویژگی های رله الکترونیکی اس اس آر SSR

  • رله SSR تک فاز : استفاده از این نوع SSR برای کنترل بار های تک فاز مانند المنت ‌های حرارتی و لامپ‌ های رشته ‌ای کاربرد دارد.
  • رله اس اس آر SSR سه فاز: کاربرد این نوع رله اس اس آر برای کنترل بار های سه فاز مانند موتور های دیمر و سیستم‌ های گرمایشی صنعتی مناسب می باشد.
  • SSR با مدار حفاظت داخلی: از این نوع رله الکترونیکی SSR برای محافظت از مدار داخلی در برابر اضافه بار استفاده می ‌شود.
  • SSR با خنک کنندگی هیت سینک: این نوع رله حالت جامد SSR برای کار در شرایط دمای بالا کاربرد دارد.



خواهشمند است برای استعلام قیمت رله سلدوک Celduc و جهت دریافت مشاوره رایگان با کارشناسان مجرب ما در بخش فروش راد الکتریک تماس حاصل فرمایید.

  تلفن تماس : 02136614690        موبایل :  09123118834



نصب انواع رله الکترونیکی SSR

رله های SSR با استفاده از قطعات نیمه هادی مانند تریستور، ترایاک و ترانزیستور می توانند جریان های بالا را کنترل نمایند. این نوع رله الکترونیکی SSR به دلیل عدم وجود کنتاکت های متحرک، از عمر طولانی، سرعت سوئیچینگ بالا، عدم ایجاد نویز الکتریکی، عملکرد بی صدا و پایداری بیشتری نسبت به رله های مکانیکی برخوردارند. برای نصب رله SSR، بهتر است که با انواع و کاربرد های رله حالت جامد آشنایی داشته باشید که در ادامه به شرح آن می پردازیم :

  • انتخاب نوع رله SSR : سعی کنید نوع رله SSR را براساس مدار مورد نیاز خود از لحاظ SSR تک ‌فاز یا SSR سه ‌فاز تعیین نمائید.
  • بررسی مشخصات فنی : در انتخاب رله SSR مطمئن شوید که مشخصات فنی مورد نیاز مدارتان مانند ولتاژ و جریان مجاز را داشته باشد.
  • اتصال به مدار فرمان : در رله الکترونیکی اس اس آر SSR دو پیچ بالای آن مربوط به ورودی و خروجی مدار قدرت و دو پیچ پایینی آن مربوط به مدار فرمان می باشد.
  • استفاده از هیت سینک : رله های SSR در حین کار گرما و دمای زیادی را تولید می کنند، به همین دلیل برای جلوگیری از سوختن رله SSR باید بر روی آن هیت سینک نصب شود.

آشنایی با رله SSR سه فاز با کاربردها و امکانات

رله SSR سه فاز سلدوک CELDUC یکی از بهترین محصولات شرکت راد الکتریک است که استفاده از آن برای کنترل جریان های بالا در مدار های سه فاز استفاده می شود. رله الکترونیکی SSR سه فاز برای عمل سوئیچینگ در مدارات الکتریکی از قطعات نیمه هادی مانند تریستور و ترایاک استفاده می کند. از مزیت های رله اس ای آر سه فاز را می توان به عمر طولانی، عدم تولید نویز، عملکرد بی صدا، سرعت سوئیچینگ بالا و عدم وجود قطعات متحرک اشاره نمود. برای جلوگیری از افزایش دما و احتمال سوختگی، بهتر است که بر روی رله الکترونیکی SSR یک هیت سینک نصب شود تا حرارات تولید شده را دفع نماید. استفاده از این نوع رله الکترونیکی به دلیل مزایای خاصی که دارد در کاربرد های صنعتی مانند کنترل موتورها، دما و روشنایی جایگزین مناسبی برای رله‌ های الکترو مکانیکی به شمار می رود.

چرا SSR ها خراب می شوند؟

SSR یا رله حالت جامد در واقع یک المان سوئیچینگ الکترونیکی است که از آن برای کنترل جریان و یا ولتاژ های بزرگتر در مدار به کار می رود. این رله SSR برای سوئیچ کردن بارهای AC و DC کاربرد دارد. SSR یکی از پر کاربرد ترین رله الکترونیکی است که در تابلو برق های صنعتی و اتوماسیون برق ساختمان جایگزین کنتاکتور ها و رله ها مورد استفاده قرار می گیرد. در SSR ها به دلیل اینکه جریان مجاز خروجی SSR و ولتاژ کاری SSR اعم از تحریک کننده و خروجی سمت بار رعایت نمی شود، امکان سوختن اس اس آر SSR وجود دارد. برای جلوگیری از سوختن رله الکترونیکی SSR بهتر است که از برند های معتبر و شناخته شده مانند SSR Celduc سلدوک فرانسه، Crouzet SSR کروزت فرانسه و Crydom SSR کرایدوم مکزیک که از کیفیت ساخت بالایی برخوردارند، استفاده شود. در واقع اساسی ترین مشکل خرابی SSR ولتاژی با نام Reversing Voltage است که در خروجی SSR ایجاد می ‌شود و باعث سوختن آن می ‌گردد.

نحوه عملکرد رله SSR در سیستم‌ های حفاظتی

رله حالت جامد (SSR) در سیستم‌ های حفاظتی به عنوان کلید های الکترونیکی عمل می ‌کنند که بدون استفاده از قطعات مکانیکی قابلیت قطع و وصل جریان الکتریکی را دارند. این ویژگی باعث شده تا SSR ها برای کاربرد هایی که نیاز به سرعت، دقت و قابلیت اطمینان بالایی که دارند، مناسب باشند. SSR ها در سیستم های حفاظتی به سرعت می توانند به تغییرات شرایط واکنش نشان دهند و در صورت بروز مشکل مانند اضافه جریان یا اضافه ولتاژ، به سرعت مدار را قطع کرده تا از آسیب رساندن به تجهیزات الکتریکی جلوگیری شود و ایمنی بیشتری را فراهم می کند.

حتما بخوانید:  مدار فرمان چپگرد راستگرد



خواهشمند است برای استعلام قیمت رله سلدوک Celduc و جهت دریافت مشاوره رایگان با کارشناسان مجرب ما در بخش فروش راد الکتریک تماس حاصل فرمایید.

  تلفن تماس : 02136614690        موبایل :  09123118834



رله قدرت ( آمپر بالا )

رله قدرت نوع خاصی از رله الکترونیکی SSR است که با نام های رله آمپر بالا یا رله پاوری می شناسند. رله آمپر بالا قادر است که جریان های بالای 10 تا 1000 آمپر را کنترل نماید. این نوع رله SSR آمپر بالا قابلیت تحمل جریان های بالا را داشته و کاربرد آن جهت حفاظت از سیستم های الکتریکی در برابر اضافه جریان، اتصال کوتاه و … می باشد. رله آمپر بالا یا رله قدرت با برندهای معتبر و شناخته شده مانند سلدوک Celduc فرانسه، کروزت Crouzet فرانسه و کرایدوم Crydom مکزیک به نسبت کیفیت بالایی که دارند از قیمت ارزان تری در مقایسه با برند های دیگر برخوردار است.

رله مغناطیسی چیست؟

نوعی دیگر از انواع رله، رید رله (Reed relay) یا سوئیچ رله است که با عملکرد مغناطیسی خود با عنوان رله مغناطیسی در بازار معرفی می گردد. رید رله یا رله مغناطیسی یک نوع رله الکترومکانیکی است که با قرار گرفتن آن در میدان مغناطیسی تیغه های درونی رید رله (کنتاکت) حرکت کرده و عملکرد قطع و وصل را انجام می دهد. ساختار رید رله (سنسور مغناطیسی) بسیار ساده بوده و با سرعت بالایی که دارد، می توان از آن در مدار های با سرعت بالا استفاده نمود. در ضمن لازم به ذکر است که قیمت و خرید رید رله به عوامل مختلفی مانند برند معتبر، نوع رید رله، ولتاژ، جریان، تعداد کنتاکت‌ ها و … بستگی دارد.

رله PLC چیست و چه کاربردی دارد؟

رله پی ال سی PLC که مخفف عبارت (Programmable Logic Controller Relay) است نوعی رله الکترونیکی SSR است که به عنوان یک واسط بین PLC (کنترل ‌کننده منطقی قابل برنامه‌ ریزی) و اجزای خارجی مانند مانیتور های صنعتی، شیر ها، سنسور ها و موتور ها عمل می‌ کند. از کاربرد های PLC می توان به مواردی مانند صنایع پلاستیک سازی، صنایع خودرو سازی، صنایع شیمیایی، صنایع غذایی، صنایع سنگین مانند کوره های صنعتی، خدمات ساختمانی نظیر بالابرها، سیستم های تهویه هوا و سیستم های روشنایی خودکار و … اشاره نمود.

0 تا 100 رله کنترل فاز تک ‌فاز و سه ‌فاز

رله کنترل فاز در واقع ابزاری است که از آن برای حفاظت از موتورهای الکتریکی در برابر تغییر توالی فازها، قطع بودن یک یا دو فاز، عدم تقارن ولتاژ سه فاز و کاهش و افزایش ولتاژ استفاده می شود. انواع مختلفی از رله کنترل فاز در بازار وجود دارد که می توان به رله کنترل فاز تک فاز و رله کنترل فاز سه فاز اشاره نمود. رله کنترل فاز تک فاز عموما برای سیستم های تک فاز با ولتاژ 220 ولت و رله کنترل فاز سه فاز برای سیستم های سه فاز با ولتاژ 380 ولت طراحی شده است. برای انتخاب رله کنترل فاز تک فاز و سه فاز با برند های معتبر و شناخته شده Celduc سلدوک فرانسه، Crouzet کروزت فرانسه و Crydom کرایدوم مکزیک در بازار موجود است که تنها توسط نمایندگی راد الکتریک به صورت انحصاری ارائه می گردد. قبل از خرید انواع رله، ابتدا نیازهای خود را با دقت مشخص کنید و اگر در انتخاب رله مناسب خود تردید داشتید، کافی است که با کارشناسان مجرب بخش فروش فروشگاه راد الکتریک تماس حاصل فرمائید. همکاران ما همواره آماده پاسخگویی به سوالات شما مشتریان عزیز هستند.

رله صنعتی چیست؟

رله صنعتی Industrial Relay از سری رله الکترونیکی SSR است که از آن برای کنترل و سوئیچ کردن جریان برق در مدارهای صنعتی به کار می رود. استفاده از رله صنعتی معمولا در صنعت و سیستم های اتوماسیون صنعتی کاربرد دارد. انتخاب رله صنعتی مناسببرای یک کاربرد خاص به عوامل مختلفی اعم از نوع سیگنال کنترلی، نوع بار، ولتاژ و جریان مورد نیاز و ویژگی‌ های مورد نظر مانند قابلیت برنامه ‌ریزی، ایزولاسیون و حفاظت بستگی دارد.

رله روبردی PCB

رله روبردی یا رله PCB مخفف  عبارت ( Printed Circuit Board ) است که به معنای برد مدار چاپی می باشد. رله روبردی PCB نوع خاصی از رله الکترونیکی SSR است که به صورت مستقیم بر روی برد مدار چاپی (PCB) نصب می شود. این رله SSR روبردی در بازار با نام های دیگری مانند رله روبردی SMD (Surface Mount Device) و یا رله روبردی SMT (Surface Mount Technology) شناخته می شوند. رله SSR روبردی از سرعت سوئیچینگ بسیار بالایی برخوردار است و در کسری از ثانیه می تواند جریان را قطع و وصل نماید. رله SSR روبردی به دلیل سرعت سوئیچینگ بالا ، عمر طولانی و نویز کم در کنترل سیستم ‌های اتوماسیون صنعتی، کنترل تجهیزات پزشکی، سیستم‌ های روشنایی با کنترل دقیق و تجهیزات صوتی و تصویری و … استفاده می شود.

نقش رله کنترل فاز در تابلو برق

اختلالات ولتاژ، یکی از مهمترین عواملی است که در سوختن و آسیب رساندن به تجهیزات الکتریکی نقش اساسی را ایفا می کند. نوسان های بیش از حد و کم و زیاد شدن ولتاژ، دو فاز شدن و … از جمله مشکلاتی هستند که در شبکه های برق ممکن است اتفاق بیافتد و عملکرد تجهیزات الکتریکی را مختل نماید. قطعه ای که در تابلو برق خیلی پرکاربرد است، رله کنترل فاز می باشد که از آن برای تجهیزات الکتریکی که با برق سه فاز کار می کنند، استفاده می شود.

علائم خرابی رله SSR

رله های الکترونیکی در صنایع و تجهیزات مختلف نقش مهمی را ایفا می کنند و با حرکات دقیق خود می توانند قطع وصل کردن جریان الکتریکی را در مدارت کنترل نمایند. رله ها هم مانند هر قطعه الکتریکی دیگری می تواند پس از استفاده و با گذشت زمان به دلیل عوامل مختلفی دچار خرابی شوند. تشخیص به موقع خرابی انواع رله الکترونیکی می تواند از بروز مشکلات جدی ‌تر و آسیب رساندن به سایر تجهیزات الکتریکی جلوگیری نماید. از رایج ترین مشکلات انواع رله های الکترونیکی را می توان به عملکرد نامنظم رله، گرم شدن بیش از حد، صدای غیر عادی، جرقه زدن، ضربه و لغزش، سایش و پارگی و نوسانات ولتاژ اشاره نمود. اگر رله نتواند جریان الکتریکی را به موقع قطع و وصل نماید، بنابراین ممکن است خراب شده باشد و در حین کار بیش از حد گرم می شود که همین امر بهترین علائم برای خرابی رله الکترونیکی به شمار می رود.



خواهشمند است برای استعلام قیمت رله سلدوک Celduc و جهت دریافت مشاوره رایگان با کارشناسان مجرب ما در بخش فروش راد الکتریک تماس حاصل فرمایید.

  تلفن تماس : 02136614690        موبایل :  09123118834



عیب یابی و تعمیر و نگهداری رله های الکترونیکی

رله های الکترونیکی از جمله قطعات مهم در تجهیزات الکتریکی هستند که وظیفه مهمی را در کنترل، حفاظت و ایزوله کردن بخش های مختلف مدار برعهده دارند. به همین دلیل رله ها نیز مانند هر قطعه الکترونیکی دیگری ممکن است که پس از کارکرد طولانی خراب شده و به عیب یابی و تعمیر و نگهداری نیاز داشته باشد. از جمله عواملی که در عیب یابی و تعمیر و نگهداری رله های الکترونیکی باید مورد بررسی قرار گیرد در موارد زیر به آن اشاره شده است:

  • بررسی بصری: ابتدا لازم است که با دقت علائم فیزیکی خرابی رله ها را که مانند سوختگی، ترک خوردگی یا تغییر رنگ وجود دارد، مورد بررسی قرار دهید.
  • آزمایش با مولتی متر: برای بررسی ولتاژ و جریان در ورودی و خروجی رله باید از مولتی متر استفاده کنید.
  • تست با رله مشابه : اگر رله مشابه ای دارید، می توانید به جای رله خراب جایگذاری کنید و ببینید که مشکل حل می شود یا خیر.
  • استفاده از ابزارهای تخصصی : برای عیب یابی دقیق تر رله های الکترونیکی می توانید از ابزارهای تخصصی مانند تستر رله استفاده نمائید.
حتما بخوانید:  معرفی انواع رله و کاربردهای آن

نکات مهم در خرید رله SSR

  • برند: رله سلدوک Celduc، رله کروزت Crouzet و رله کرایدوم Crydom از برند های معتبر و شناخته شده موجود در بازار هستند.
  • نوع رله: رله الکترو مکانیکی، رله حالت جامد (SSR)، رله حرارتی، رله مغناطیسی و رله زمانی از رایج ترین انواع رله به شمار می رود.
  • مشخصات فنی: ولتاژ، جریان، تعداد کنتاکت‌ ها و دمای کارکرد از سایر ویژگی های رله است که حتما باید با توجه به نیاز خود انتخاب شود.
  • قیمت: قیمت رله‌ ها می‌ تواند بسته به نوع، برند، کیفیت و فروشگاه متفاوت باشد.

تفاوت انواع رله و کلید

رله و کلید از پرکاربرد ترین قطعات الکترونیکی هستند که عملکرد هر دو برای قطع و وصل کردن جریان الکتریکی در مدار استفاده می شوند. از تفاوت های اساسی رله و کلید در مکانیزم عملکرد آن است که رله از یک سیم پیچ و هسته آهنی برای قطع و وصل جریان الکتریکی استفاده می کند در حالی که کلید از یک مکانیزم فیزیکی ساده مانند اهرم و دکمه برای قطع و وصل جریان الکتریکی استفاده می کند. کاربرد رله ها معمولاً برای کنترل جریان ‌های بالا و یا در شرایطی که نیاز به عملکرد از راه دور می باشد، مناسب است در حالی که از کلیدها برای کنترل جریان ‌های کم و یا در مواردی که به کنترل مستقیم نیاز است، استفاده می شود. رله ها ساختاری پیچیده تر از کلیدها دارند و میزان سرعت سوئیچینگ (ON/OFF) آنها به دلیل نیاز به زمان برای ایجاد میدان مغناطیسی و حرکت هسته آهنی، کندتر از کلید ها می باشند. قیمت رله ها به دلیل پیچیدگی بیشتر معمولاً گران ‌تر از کلید ها هستند.

5 نکات کلیدی در استفاده رله SSR

  • انتخاب صحیح ولتاژ و جریان : هنگام تعیین رله SSR مطمئن شوید که ولتاژ و جریان مورد نیاز بار شما را متحمل شود.
  • توجه به قطبیت : در صورت استفاده از ورودی DC، قطبیت مهم است و باید به درستی متصل شود.
  • استفاده از هیت سینک : به دلیل تولید حرارت در SSR، استفاده از هیت سینک برای خنک‌ سازی ضروری است.
  • محافظت در برابر اضافه جریان: برای محافظت از رله SSR در برابر اضافه جریان، بهتر است که از فیوز یا محافظ جریان استفاده کنید
  • توجه به نوع بار : SSR ها برای بارهای مقاومتی و سلفی متفاوت عمل می ‌کنند، بنابراین با توجه به نوع بار (مقاومتی / موتوری) و نوع سیگنال کنترلی (4-20mA، AC/DC) رله SSR مناسب را انتخاب کنید.

با در نظر گرفتن این نکات به راحتی می توانید از عملکرد صحیح و طول عمر بیشتر رله SSR خود اطمینان حاصل نمایید. اگر سوالات بیشتری در زمینه رله الکترونیکی SSR سلدوک CELDUC دارید، تنها کافی است که با شماره تماس درج شده در بخش زیر تماس گرفته و ار کارشناسان مجرب و متخصص ما در بخش فروش راهنمایی و مشاوره بگیرید.



خواهشمند است برای استعلام قیمت رله سلدوک Celduc و جهت دریافت مشاوره رایگان با کارشناسان مجرب ما در بخش فروش راد الکتریک تماس حاصل فرمایید.

  تلفن تماس : 02136614690        موبایل :  09123118834



قیمت رله الکترونیکی SSR

رله همانند کلید یک نوع قطعه الکتریکی است که از آن برای مدارات استفاده می شود. در واقع کاربرد اصلی رله اس اس آر SSR در مدار فرمان و قدرت می باشد. رله ها در بازار دارای انواع مختلفی هستند که هر کدام براساس ویژگی های خاصی که دارند، مورد استفاده قرار می گیرد. قیمت رله‌ SSR بسته به نوع رله، برند، ولتاژ و جریان، کنتاکت ها و … متفاوت می باشد. برای دریافت قیمت انواع رله الکترونیکی SSR بهتر است که از نمایندگی معتبر راد الکتریک که تنها نماینده انحصاری رله SSR سلدوک Celduc فرانسه، رله اس اس آر کروزت Crouzet فرانسه و رله SSR کرایدوم مکزیک Crydom در ایران می باشد، استعلام بگیرید.

راد الکتریک، همراه همیشگی شما در صنعت برق است که با ما خیال تان از بابت کیفیت و اصالت رله‌ صنعتی آسوده خواهد بود. برای خرید بهترین انواع رله SSR، بهتر است به فروشگاه راد الکتریک که تنها نمایندگی انحصاری Celduc در ایران است مراجعه کرده تا بهترین رله با کیفیت همراه با قیمت ارزان را تهیه و خریداری نمائید.

خرید بهترین انواع رله SSR

انواع رله الکترونیکی در بازار شامل رله SSR یا رله حالت جامد، رید رله یا رله مغناطیسی، رله آمپر بالا یا رله قدرت، رله کتابی یا رله تخت، رله بردی، رله صنعتی، رله روبردی و … می باشد. برای خرید انواع رله SSR با قیمت مناسب، بهتر است که با مشخصات فنی و ویژگی های آن آشنایی داشته باشید. برای استعلام از قیمت و خرید انواع رله الکترونیکی SSR تنها کافی است که با کارشناسان مجرب ما در بخش فروش راد الکتریک جهت دریافت مشاوره تماس حاصل فرمایید.

فروش انواع رله اس اس آر

شرکت فنی و مهندسی راد الکتریک یکی از بهترین توزیع کنندگان و نمایندگی انحصاری محصولات اروپایی و آسیایی مانند رله اس اس آر سلدوک Celduc فرانسه، رله الکترونیکی SSR کروزت Crouzet فرانسه و رله SSR کرایدوم Crydom مکزیک در ایران است. فروش انواع رله در فروشگاه راد الکتریک در انواع ولتاژهای مختلف DC و AC مانند رله 220 ولت، رله 24 ولت، رله 12 ولت، رله 5 ولت، رله 110 ولت، رله 3 ولت، رله 6 ولت، رله 9 ولت و … همراه با کیفیت خوب و قیمت ارزان عرضه می شود. قیمت و فروش رله به نوع ولتاژ تحریک (AC یا DC)، جریان (آمپر)، تعداد کنتاکت رله (تک کنتاکت یا دو کنتاکت) و … بستگی دارد.

کلام آخر

در این مقاله سعی کردیم به شرح کاملی از انواع رله و کاربردهای آن بپردازیم. همانطور که گفته شد، رله یک نوع سوئیچ الکترونیکی است که امکان کنترل سوئیچینگ (ON/OFF) مدارات را بر عهده دارد. اکنون می ‌دانید که انتخاب رله مناسب به نیازهای خاص شما مانند جریان و ولتاژ مورد نیاز، نوع بار (حرارتی یا الکتریکی)، برند و قیمت بستگی دارد. همچنین برای عیب یابی و تعمیر رله به راحتی می توانید با مولتی متر علت خرابی رله را پیدا کرده و میزان جریان و ولتاژ را مورد بررسی قرار دهید. بازرگانی راد الکتریک در حال حاضر با داشتن نمایندگی انحصاری رله الکترونیکی SSR سلدوک Celduc، رله اس اس آر کروزت Crouzet فرانسه و رله SSR کرایدوم Crydom مکزیک، مفتخر است تا ضمن معرفی محصولات، جدید ترین راهکارهای حرفه‌ ای را در اختیار شما مشتریان گرامی قرار می دهد.



رله SSR یا حالت جامد (Solid State Relay/SSR) یک نوع رله الکترونیکی است که با عناصر نیمه هادی مانند تریستور‌ (Thyristor) یا ترایاک‌ (Triac) در سوئیچینگ (on/off) مدارات استفاده می کند.

کاربرد رله SSR یا رله حالت جامد در صنایع پزشکی و بهداشتی، ماشین آلات صنعتی، مخابرات و در هر صنعتی که زمان سوئیچینگ، قابلیت اطمینان بالا، ایزولاسیون اهمیت دارد، مورد استفاده قرار می گیرد.

سرعت سوئیچینگ بالا، کنترل سیگنال های ضعیف، فاقد نویز الکتریکی، عمر طولانی و عملکرد بی صدا از مزایای رله SSR به شمار می رود. معایب رله اس اس آر SSR می توان به سوئیچ نکردن ولتاژ پایین، نیاز به خنک کنندگی هیت سینک، تولید حرارات و دمای زیاد اشاره نمود.

رله SSR یک رله الکترونیکی که از هیچ قطعه متحرکی استفاده نشده درحالی رله الکترومکانیکی دارای کنتاکت‌های مکانیکی می باشد. رله SSR سرعت سوئیچینگ بالاتر و تحمل جریان بیشتری در مقایسه با رله الکترومکانیکی دارد. رله SSR به دلیل نداشتن بوبین و کنتاکت ‌های مکانیکی، سرو صدایی تولید نمی کند. متحرک نبودن قطعه‌ ای در SSR باعث طولانی نشدن عمر رله شده و استفاده از ان در مداراتی که تعداد دفعات کلید زدن در آن زیاد است، بسیار پر کاربرد می باشد.

رله الکترونیکی SSR به دلیل نداشتن کنتاکت های مکانیکی از سرعت سوئیچینگ بالاتری برخوردار است و در مداراتی که تعداد دفعات قطع و وصل آنها زیاد است، به کار می رود. رله اس اس آر SSR دارای طول عمر بالا و عملکرد بی صدایی نسبت به رله های مکانیکی می باشد.

انواع رله الکترونیکی SSR را می توان به رله قدرت یا آمپر بالا، رید رله یا رله مغناطیسی، رله روبردی، رله کتابی، رله صنعتی، رله پی ال سی PLC، رله برد الکتریکی و رله چپ گرد و راست گرد اشاره نمود.

کاربرد اصلی رله الکتریکی را می توان به کنترل، حفاظت و ایزوله کردن آن در مدار اشاره نمود. در واقع کنترل جریان الکتریکی در مدارات از دیگر کاربرد های اصلی رله به شمار می رود. قابلیت کنترل از راه دور، رله ها را به ابزاری بسیار کارآمد و پرکاربرد در صنایع مختلف مبدل کرده است.
