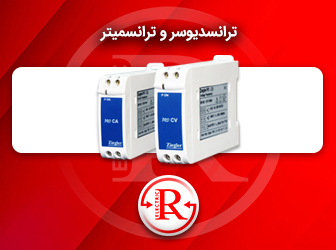

ترانسدیوسر و ترانسمیتر

ترانسدیوسرهای دما برای تبدیل سیگنال های DC از یک ترموکوپل، گرماسنج مقاومتی، حسگر از راه دور یا پتانسیو متر به سیگنال های آنالوگ خروجی مناسب مورد استفاده قرار می گیرند.

ترانسدیوسر چیست؟

ترانسدیوسر (ترانس دیوسر) دستگاهی جهت تبدیل یک نوع انرژی به نوع دیگر است که معمولا ترانسدیوسر ها سیگنال انرژی را از نوعی به نوع دیگر تبدیل می کند.

ترانسدیوسرها عمدتا در مرزهای سیستم های اتوماسیون، اندازه گیری، و کنترل که در آن سیگنال های الکتریکی تبدیل شده به دیگر فاکتورهای فیزیکی نظیر انرژی، نیرو، گشتاور، نور، حرکت، موقعیت و غیره تبدیل شده است، بکار رفته می شود

فرآیند تبدیل یک نوع از انرژی به نوع دیگر با عنوان ترانس اکشن شناخته می شود و دستگاهی که عمل ترانس اکشن را انجام می دهد ترانسدیوسر است.

ترانسدیوسرها یا مبدلهای صنعتی برای تبدیل كمیتهای مختلف آنالوگ و دما به سیگنالهای استاندارد ولتاژ و جریان و همچنین برای ایزولاسیون سیگنالها مورد استفاده قرار می گیرند. وجود آمپلیفایر ایزولاتور در مدارات این گونه تجهیزات، باعث جلوگیری از اثر نویز موجود در ولتاژ تغذیه یا خود سیگنال در خروجی تولید شده می گردد.

ترانسمیتر چیست؟

تجهیزات و دستگاههای اندازه گیری و کنترلی جهت نظارت بر تولید به طور متمرکز با سیستم های مانیتورینگ در اتاق فرمان انجام می پذیرد به طوریکه تمامی پروسه تولید با المان های موجود در دسترس کنترل کننده قرار دارند تا در مواقع لازم نظارت و یا کنترل متغیرها در تمامی نقاط کارخانه صورت پذیرد. در چنین مواردی لازم است سیگنال ها و فرمان ها از محوطه کارخانه به اتاق کنترل انتقال یابد که برای این امکان از تجهیزاتی به نام ترانسمیتر استفاده می شود.

ترانسمیترها الکترونیکی و یا نیوماتیکی می باشندکه در هر دوحالت، سیگنالی استاندارد را ارسال می نمایند تا برای تجهیزاتی که در LOOP کنترل قراردارند، قابل فهم می باشد. در ترانسمیتر های نوع الکترونیکی جریان ۴ تا ۲۰ میلی آمپر و در نوع نیوماتیکی فشار هوای ۳ تا ۱۵ PSI از سوی ترانسمیتر به کنترلرهای الکترونیکی و یا نیوماتیکی ارسال می شود.

ترانسدیوسر ولتاژ چیست؟

ترانسدیوسر ولتاژ ( Voltage Transducers ) یا مبدل ولتاژ یک مدار الکتریکی است که، بسته به اینکه جریان AC یا DC باشد بر سطح ولتاژ و جریان توزیع شده توسط مدار الکتریکی نظارت می کند. اگر جریان موجود در مدار جریان متناوب یا AC باشد آنگاه ترانسیوسر با سهولت بیشتری به نظارت و اندازه گیری جریان می پردازد. قابلیت اندازه گیری ولتاژ ترانسدیوسر های مختلف و محدوده استفاده از آنها بسیار گسترده می باشد، به عنوان مثال در کامپیوتر ها و ترانسفورمر های بزرگ مورد استفاده قرار می گیرد.

ترانسدیوسر فشار چیست؟

دو نوع فشار سنج الکترونیکی وجود دارد: ترانسمیتر فشار و ترانسدیوسر فشار. تفاوت کلی بین یک ترانسمیتر فشار و ترانسدیوسر فشار در آن است که ترانسمیتر دارای سیگنال های خروجی در حد میلی آمپر و یک ترانسدیوسر در حد ولت  و یا میلی ولت است.

دو مورد اصلی به هنگام انتخاب یک ترانسمیتر فشار در نظر گرفته می شود: شرایط محیطی و عملکرد مورد نیاز

ترانسمیتر را متناسب با دما و رطوبت محیط انتخاب کنید. به خاطر داشته باشید که ارتعاش سنگین، شوک و تداخل الکتریکی در سنجش فشار تاثیر می گذارند.

محدوده دمای شدید نیز می تواند عوارض جانبی در خواندن از سنسور فشار داشته باشد. اطمینان حاصل کنید که شما تاثیر درجه حرارت قابل قبول بر دامنه سنجش سنسور ( thermal drift ) را در هنگام انتخاب ترانسمیتر در نظر گرفته اید.

اگر ترانسمیتر جهت استفاده در فضای باز است، اطمینان حاصل کنید که در یک محوطه مناسب نصب شده باشد که در زمستان از ورود آب و گرد و غبار محافظت شده باشد و بدنه آن از فولاد ضد زنگ باشد.

ترانسدیوسر جریان چیست؟

ترانسدیوسرهای ولتاژ و جریان مستقیم و متناوب با قابلیت اندازه گیری سیگنال های مستقیم و سیگنال های متناوب سینوسی و پیچیده و تغییر شکل یافته و سیگنال خروجی متناسب با میانگین مربع ریشه مقدار ورودی جریان و ولتاژ می باشد.
