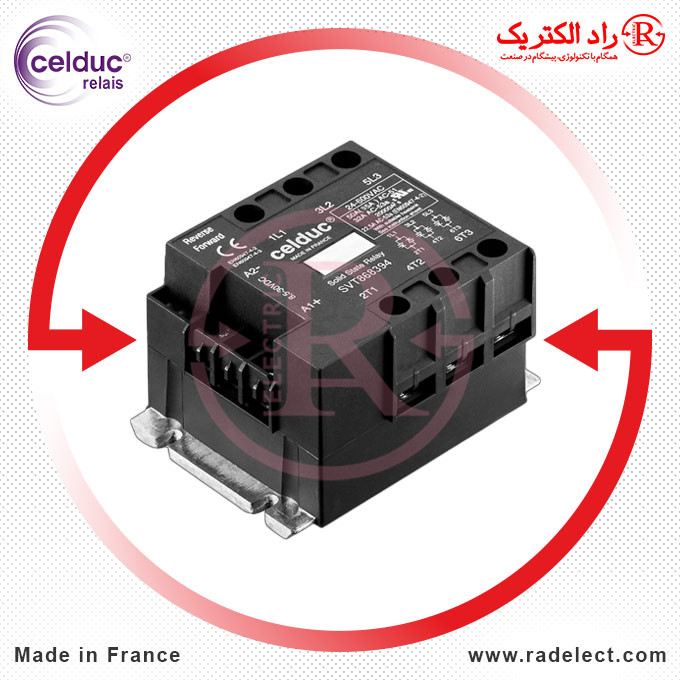

رله حالت جامد SSR سه فاز 95 آمپر SVT868394 سلدوک Celduc
Celduc SVT868394 Three Phase 95A Solid State Relay France
ویژگی های محصول
| برند: |
سلدوک Celduc فرانسه |
|---|---|
| آمپر بار مقاومتی/المنتی: |
95*3 آمپر AC-51 |
| آمپر موتوری / کمپرسور: |
24*3 آمپر AC-53 |
| تعداد فاز: |
سه فاز |
| فرمان کنترل ورودی: |
8.5-30VDC |
| ولتاژ کارکرد خروجی: |
24-600VAC |
| ورودی / خروجی: |
SSR DC/AC |
توضیحات
توضیحات
رله حالت جامد SSR یک نوع کلید الکترونیکی است که عملکرد آن مشابه رله های الکترومکانیکی می باشد، اما به دلیل عدم وجود قطعات متحرک از طول عمر بیشتری نسبت به رله های مکانیکی برخوردار می باشد. برای آشنایی با انواع رله و کاربرد و عملکرد آن، مطالعه مقاله “رله SSR چیست؟” توصیه میشود. تعداد فاز ورودی و خروجی این مدل از رله جامد SSR به صورت سه فاز بوده و جریان بار مقاومتی و المنتی آن در هر فاز برابر 95 آمپر است. جریان بار موتوری، کمپرسور و سلفی این کنتاکتور حالت جامد در هر فاز برابر 24 آمپر، حداکثر جریان لحظه ای آن معادل 11000 A²S و جریان کنترل ورودی آن برابر 620 اُهم (620Ω) می باشد.
همچنین فرمان کنترل ورودی در این رله SSR بین 8.5 تا 30 ولت DC و ولتاژ کارکرد خروجی آن بین 24 تا 600 ولت AC بوده که در ابعاد تقریبی معادل 56 * 76 * 100 میلی متر تولید و به بازار عرضه می گردد. طراحی و فناوری رله SSR سه فاز 95 آمپر سلدوک مدل SVT868394 متعلق به کشور فرانسه بوده و موفق به اخذ گواهینامه ها و استانداردهای متنوع و معتبری از کشورهای اروپایی، کانادا و آمریکا کسب می باشد. این مدل از رله SSR سلدوک به صورت انحصاری توسط فروشگاه راد الکتریک در ایران توزیع می شود. راد الکتریک انواع رله SSR سلدوک فرانسه از جمله رله کتابی، رله صنعتی، رید رله یا رید سوئیچ، رله قدرت یا رله آمپر بالا، رله پی ال سی PLC، رله برد الکترونیکی و رله روبردی PCB را به صورت انحصاری از طریق نمایندگی های فروش بازار لاله زار تهران، خیابان جمهوری، میدان توپخانه و سایر فروشگاه های الکترونیکی در نقاط مختلف کشور توزیع می کند. برای دریافت قیمت رله SSR و خرید رله حالت جامد می توانید با مجموعه راد الکترونیک تماس حاصل فرمایید.
مشخصات محصول
مشخصات فنی
| نام قطعه | رله جامد سلدوک |
| نوع عملکرد | قطع و وصل |
| مدل و برند | Celduc SVT868394 Solid State Relay SSR |
| طراحی و فناوری | کشور فرانسه |
| جریان A بار مقاومتی / المنتی | 95*3 آمپر AC-51 |
| جریان A بار موتوری/کمپرسور/سلفی | 24*3 آمپر AC-53 |
| حداکثر جریان A لحظه ای | 11000A²S |
| تعداد فاز | سه فاز |
| فرمان کنترل ورودی | 8.5-30VDC |
| اهم Ω / جریان A کنترل ورودی | 620Ω |
| ولتاژ کارکرد خروجی | 24-600VAC |
| ابعاد تقریبی mm | 56 * 76 * 100 |
نحوه عملکرد
| نشان گر وضعیت و حفاظت | LED |
| ویژگی فنی | zero-cross |
| حفاظت یکپارچه | IP20 |
| رتبه بندی تریستور | - |
| معادل جایگزین | ندارد |
تجهیزات کنترل دمای قطعه الکترونیکی
| هیت سینک | نیاز دارد |
| خمیر سیلیکون / پد حرارتی | نیاز دارد |
| پایه ریلی هیت سینک | در صورت نیاز |
| فن | بستگی به دمای محیط دارد |
| ترموسوئیچ هیت سینک | در صورتی که فن از مدار دیگری فرمان نگیرد |
فنی و مهندسی
| موارد استفاده | خاموش و روشن کردن: موتور، فن، لامپ، هیتر/ المنت و... |
| موارد کاربرد | اتوماسیون صنعتی، PLC، پالس كنترل PID، سیگنال کنترل، حفاظت تجهیزات، دستگاه های قدرت، ترموفرمینگ، کوره الکتریکی، صنایع منسوجات، تهویه مطبوع، خشک کن، گرمایش مسکونی، گرمایش مادون قرمز، تجهیزات لحیمکاری، ماشینآلات فرآوری مواد غذایی تجاری و... |
استاندارد و گواهی
| دارای استانداردهای | IEC/EN60947-4-2 برای کنترل موتور، استاندارد IEC/ EN6097-4-3 برای دیگر بارها، (UL, cUL, CSA ) استاندارد آمریکا و کانادا، IEC/EN 60950 ،VDE0805 ،IEC60335-1 – VDE0700-1 ،IEC 62314 و دارای تاییدیهی اتحادیهی اروپا ( CE ) |
| دارای گواهی | گواهینامه ISO9001 تولید با کیفیت بالا |
