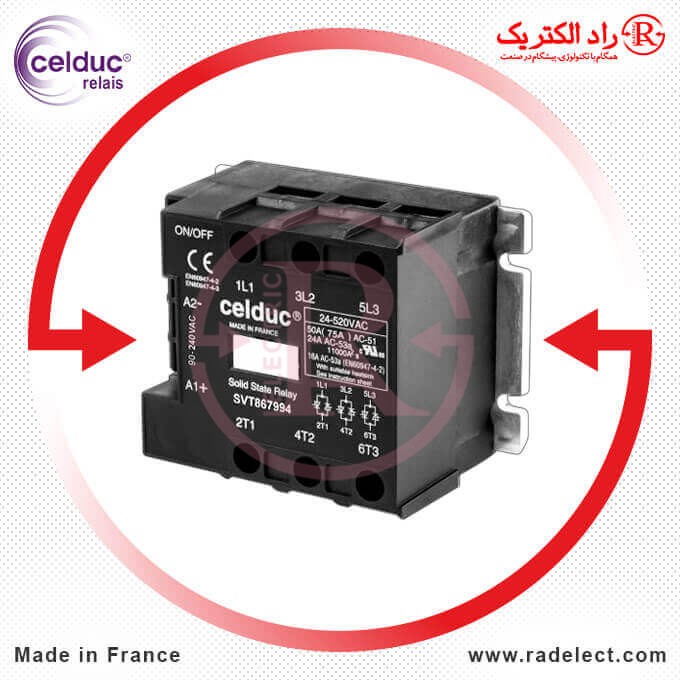

رله جامد SSR سه فاز 75 آمپر SVT867994 سلدوک Celduc
Celduc Solid State Relay SVT867994 75A Three phase France
ویژگی های محصول
| برند: |
سلدوک Celduc فرانسه |
|---|---|
| آمپر بار مقاومتی/المنتی: |
75*3 آمپر AC-51 |
| آمپر موتوری / کمپرسور: |
24*3 آمپر AC-53 |
| تعداد فاز: |
سه فاز |
| فرمان کنترل ورودی: |
90-240VAC |
| ولتاژ کارکرد خروجی: |
24-520VAC |
| ورودی / خروجی: |
SSR AC/AC |
توضیحات
توضیحات
رله حالت جامد SSR سلدوک مدل SVT867994 یک رله الکترونیکی است که از نظر تعداد فاز ورودی و خروجی سه فاز بوده و جریان بار مقاومتی و المنتی آن در هر فاز برابر 75 آمپر می باشد. برای اینکه با انواع، کاربرد و عملکرد رله اس اس ار آشنا شوید، بهتر است به مقاله “رله اس اس آر چیست؟” مراجعه نمایید. رله SSR سه فاز 75 آمپر SVT867994 Celduc از قطعات نیمه هادی مثل ترایاک، ترانزیستور و تریستور برای تغییر جریان استفاده می کند و به دلیل اینکه در ساختار آن از قطعات متحرک مکانیکی استفاده نشده از عمر طولانی تری نسبت به رله های الکترومکانیکی برخوردار است.
جریان بار موتوری، کمپرسور و سلفی رله جامد SSR سلدوک مدل SVT867994 در هر فاز برابر 24 بوده، حداکثر جریان لحظه ای قابل عبور از آن معادل 7200 A²S و جریان کنترل ورودی آن معادل 21 کیلو اُهم (21kΩ) می باشد. فرمان کنترل ورودی در این کنتاکتور حالت جامد بین 90 تا 240 ولت AC و ولتاژ کارکرد خروجی آن بین 24 تا 520 ولت AC است. این مدل از رله اس اس آر سه فاز (SSR Relay 3 Phase) در ابعاد تقریبی 57 * 76 * 100 میلی متر طراحی شده و با رتبه بندی تریستور 75A و نشان گر وضعیت و حفاظت LED به بازار عرضه می گردد. طراحی و فناوری رله جامد SSR سه فاز 75 امپر SVT867994 سلدوک متعلق به کشور فرانسه بوده که به صورت انحصاری توسط شرکت راد الکتریک در ایران توزیع می شود.
راد الکتریک انواع رله SSR سلدوک فرانسه را که شامل رله کتابی، رید رله یا رید سوئیچ، رله قدرت یا رله آمپر بالا، رله پی ال سی PLC، رله صنعتی، رله برد الکترونیکی و رله روبردی PCB می شود را از طریق نمایندگی های فروش بازار لاله زار تهران، خیابان جمهوری، میدان توپخانه و سایر فروشگاه های الکترونیکی که در سایر نقاط مختلف کشور هستند، توزیع می کند. برای دریافت قیمت رله SSR و خرید رله حالت جامد می توانید به فروشگاه راد الکتریک مراجعه نموده و یا به صورت آنلاین از سایت خریداری نمایید.
طبق مقررات سایت، امکان مرجوعی کالا تا ۷ روز در صورت وجود مغایرت یا عیب فنی فراهم است و «راد الکتریک» خود را ملزم به رعایت حقوق مشتریان میداند. با این حال، با توجه به ماهیت قطعات برقی و الکترونیک صنعتی و برای جلوگیری از بروز مشکل، لطفاً موارد زیر را در نظر داشته باشید:
به دلیل حساسیت بالای این محصولات و یا وجود قطعات الکترونیکی حساس، اگر کالا در مدار استفاده شده، در معرض نوسانات برق قرار گرفته، به صورت غیرتخصصی یا خارج از استانداردهای فنی نصب شود، یا دچار سوختگی و آسیبهای ظاهری شده باشد، امکان مرجوعی آن وجود ندارد و خدمات گارانتی نیز شامل آن نخواهد شد.
مشخصات محصول
مشخصات فنی
| نام قطعه | رله حالت جامد اس اس ار سلدوک |
| نوع عملکرد | قطع و وصل |
| مدل و برند | Celduc SVT867994 Solid State Relay SSR |
| طراحی و فناوری | کشور فرانسه |
| جریان A بار مقاومتی / المنتی | 75*3 آمپر AC-51 |
| جریان A بار موتوری/کمپرسور/سلفی | 24*3 آمپر AC-53 |
| حداکثر جریان A لحظه ای | 7200A²S |
| تعداد فاز | سه فاز |
| فرمان کنترل ورودی | 90-240VAC |
| اهم Ω / جریان A کنترل ورودی | 21kΩ |
| ولتاژ کارکرد خروجی | 24-520VAC |
| ابعاد تقریبی mm | 57 * 76 * 100 |
نحوه عملکرد
| نشان گر وضعیت و حفاظت | LED |
| ویژگی فنی | Zero-cross/for most types of loads |
| حفاظت یکپارچه | IP20 / RC-VDR |
| رتبه بندی تریستور | 75A |
| معادل جایگزین | ندارد |
تجهیزات کنترل دمای قطعه الکترونیکی
| هیت سینک | نیاز دارد |
| خمیر سیلیکون / پد حرارتی | نیاز دارد |
| پایه ریلی هیت سینک | در صورت نیاز |
| فن | بستگی به دمای محیط دارد |
| ترموسوئیچ هیت سینک | در صورتی که فن از مدار دیگری فرمان نگیرد |
فنی و مهندسی
| موارد استفاده | خاموش و روشن کردن: موتور، فن، لامپ، هیتر/ المنت و... |
| موارد کاربرد | اتوماسیون صنعتی، PLC، پالس كنترل PID، سیگنال کنترل، حفاظت تجهیزات، دستگاه های قدرت، ترموفرمینگ، کوره الکتریکی، صنایع منسوجات، تهویه مطبوع، خشک کن، گرمایش مسکونی، گرمایش مادون قرمز، تجهیزات لحیمکاری، ماشینآلات فرآوری مواد غذایی تجاری و... |
استاندارد و گواهی
| دارای استانداردهای | IEC/EN60947-4-2 برای کنترل موتور، استاندارد IEC/ EN6097-4-3 برای دیگر بارها، (UL, cUL, CSA ) استاندارد آمریکا و کانادا، IEC/EN 60950 ،VDE0805 ،IEC60335-1 – VDE0700-1 ،IEC 62314 و دارای تاییدیهی اتحادیهی اروپا ( CE ) |
| دارای گواهی | گواهینامه ISO9001 تولید با کیفیت بالا |
