مشخصات فنی مقاومت

نام قطعه	مقاومت ترمز درایو یونیک
پارت نامبر	G1100T0022
نوع عملکرد	کاهش، کنترل و تنظیم جریان الکتریکی محدود عبوری
مدل و برند	Inverter Braking Resistor of Unique Company
نحوه تغییر ولتاژ و جریان	ثابت
اهم (Ω) از سر اول تا آخر	200 اهم
توان (W) از سر اول تا آخر	250 وات
جریان (A) از سر اول تا آخر	1.11 آمپر
ورودی DC/AC	در هر دو مدار
تعداد اتصال به ورودی	یک عدد
تعداد اتصال به خروجی	یک عدد

جزئیات فنی مقاومت

ویژگی فنی	همراه با باکس

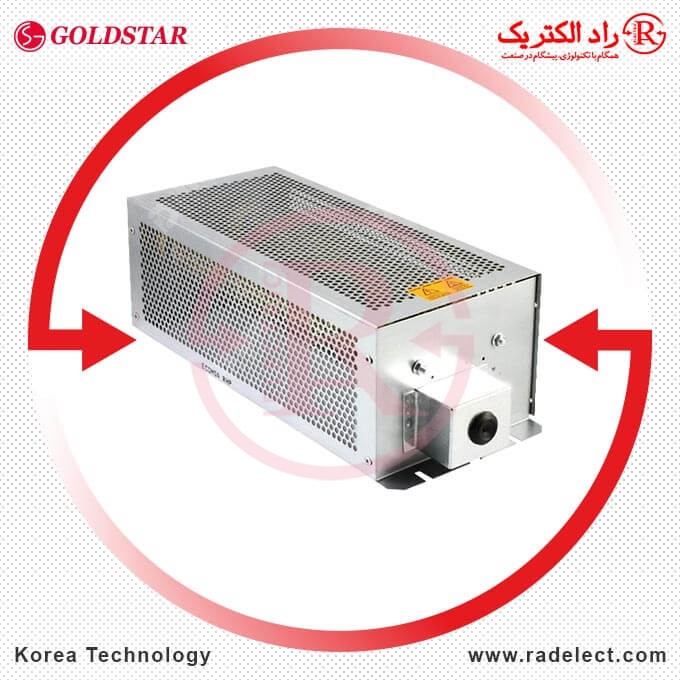

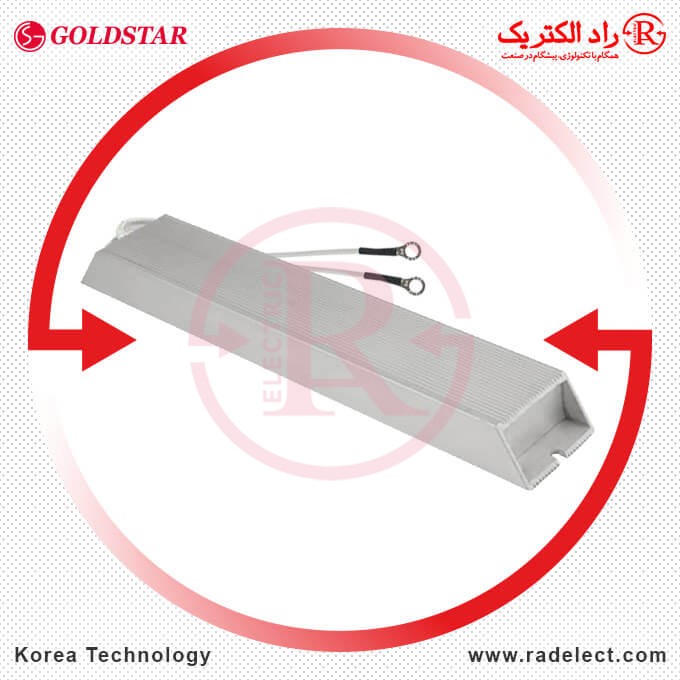

نوع	مقاومت آلومینیومی: تخت (کتابی شکل) / مقاومت سرامیکی: لوله ای (استوانه ای شکل)
میزان خطای خروجی	5 تا 10 درصد
شکل موج خروجی	به تنهایی باعث تغییر شکل موج نمی شود
جنس بدنه	آلومینیومی/سرامیکی
عایق سیم پیچ	دارد
پایه نصب	دارد
دمای مطلوب کارکرد	20 تا 70 درجه سانتی گراد
تحمل دمای لحظه ای	125 تا 175 درجه سانتی گراد

کارایی برای اینورتر

کیلو وات اینورتر	2.2 کیلو وات
اسب بخار اینورتر	3 اسب بخار
گشتاور اینورتر	14.0 نیوتن‌ متر
تعداد فاز اینورتر	سه‌ فاز

فنی و مهندسی

موارد استفاده

بخش‌های مختلف مدار، منابع تغذیه، دستگاه‌ گرمایشی مانند بخاری‌ برقی / هیتر / المنت، تولید گرما داخل تابلو برق در مناطق سردسیر ومرطوب، حفاظت از قطعات حساس مانند ترانزیستور،‌ فراهم کردن ولتاژ مطلوب در مقاطع مختلف‌، بهبود کیفیت انتقال سیگنال در مدارهای صوتی / مخابراتی / RF برای کاهش و جلوگیری از بازتاب سیگنال / امواج و افزایش بازدهی مدار، حذف نویز یا فرکانس‌ ناخواسته با خازن‌ یا سلف‌ برای ساخت فیلتر الکترونیکی، بخشی از حسگر در سنسور دما و نور مانند ترمیستور برای اندازه‌گیری دما، ولت‌متر و آمپرمتر، تثبیت ولتاژ یا جریان در مدار تقویت‌کننده و نوسان‌ساز، تخلیه انرژی اضافی در سیستم‌ مدار حفاظتی برای کاهش شوک ولتاژ و ...

موارد کاربرد

کاهش و کنترل / تنظیم کردن جریان الکتریکی محدود عبوری، تقسیم ولتاژ (Voltage Divider) و کاهش یا تنظیم آن، تولید گرما و حرارت، تنظیم بهره الکتریکی یا همان کنترل گین (Gain) ، تنظیم زمان ثابت (Time Constant) مدار، هماهنگی و تطبیق امپدانس، فیلتر کردن سیگنال‌، تشخیص در مدار ابزار اندازه‌گیری، پایداری مدار ولتاژ یا جریان، ذخیره و دفع انرژی و ...
