استابلایزر چیست؟

مقدمه

همانطور که میدانید در عصر مدرن دیجیتال امروز، به ویژه در بسیاری از اقتصادهای در حال توسعه و نوظهور، تقاضا برای قدرت برق قالبا فراتر از عرضه است که موجب نوسانات ولتاژ می شود. عدم رعایت این ناهنجاری های برق میتواند باعث شود که دستگاه های برقی سوء عملکرد داشته باشند. در این مقاله در مورد استابلایزر چیست و چه کاربردی دارد و تثبیت کننده ولتاژ برق خانگی چگونه کار میکند می پردازیم با ما همراه باشید.

استابلایزر چیست؟ چه کاربردی دارد؟

استابلایزر stabilizer / تثبیت کننده ولتاژ یک دستگاه الکتریکی است که برای ارائه ولتاژ ثابت به یک مصرف کننده در پایانه های خروجی آن صرف نظر از تغییرات ورودی یا ولتاژ منبع ورودی طراحی شده است. تثبیت کننده ولتاژ برق خانگی یک دستگاه را در برابر ولتاژ بالا، ولتاژ پایین و سایر ولتاژهای دیگر محافظت می کند.
تثبیت کننده ولتاژ نیز به عنوان رگولاتور ولتاژ اتوماتیک (AVR) نامیده می شود. تثبیت کننده های ولتاژ برای تجهیزات الکتریکی با ارزش و گران قیمت ترجیح داده می شود تا از نوسانات مضر ناشی از ولتاژ کم محافظت کند. برخی از این تجهیزات عبارتند از تهویه مطبوع، دستگاه چاپ، تجهیزات آزمایشگاهی، ماشین آلات صنعتی و دستگاه های پزشکی ولتاژ خروجی از یک تثبیت کننده در محدوده 220 و 230 ولت در صورت عرضه ی تک فاز و 380 ولت یا 400 ولت در صورت عرضه ی سه فاز، در محدوده ی ولتاژ خروجی قرار می گیرد.

انواع مختلفی از تنظیم کننده های ولتاژ اتوماتیک موجود در بازار امروز وجود دارد. تثبیت کننده ولتاژ برق خانگی می تواند واحد های تک یا سه فاز باشد. استابلایزر خانگی stabilizer یا تثبیت کننده ولتاژ به صورت اختصاصی برای لوازم خانگی یا به عنوان یک تثبیت کننده ولتاژ برای لوازم خانگی در یک مکان خاص در دسترس هستند. علاوه بر این، تثبیت کننده ولتاژ می تواند از نوع آنالوگ یا نوع دیجیتال مورد استفاده قرار میگیرد. رایج ترین انواع استابلایزر stabilizer شامل ( استابلایزر ) دستی و یا سوئیچینگ، استابلایزر یا ترانس نوع خودکار، تثبیت کننده های سروو کنترل است.

استابلایزر چیست قسمت اول





استابلایزر چیست قسمت دوم





استابلایزر چیست قسمت سوم





استابلایزر چیست قسمت چهارم





استابلایزر ولتاژ دقیقا چیست؟

در واقع یک دستگاه تثبیت کننده ولتاژ است که در صورت بروز نوسان و یا افت ولتاژ به سرعت آن را تشخیص داده و به صورت خودکار آن را رفع نموده و برقی سالم و پایدار را در اختیار لوازم برقی حساس قرار می دهد. عملکرد این تثبیت کننده ولتاژ برقی خانگی بدون سر و صدا بوده و متناسب با برق شهری تک فاز و سه فاز برای محافظت از تمامی لوازم برقی خانگی و صنعتی مورد استفاده قرار می گیرد. در ضمن باید بدانید که افت ولتاژ و نوسانات برق به صورت مکرر باعث کاهش عمر دستگاه شده و آسیب های جدی و دائمی به عملکرد آن دستگاه وارد می کند و حتی باعث خرابی و سوختگی آن می شود. به همین دلیل برای جلوگیری از این امر بهتر است که از یک دستگاه تثبیت کننده ولتاژ استفاده شود.

استابلایزر تک فاز

این استابلایزر تک فاز می تواند نوسان برق و اختلالات به وجود آمده در شبکه برق را اصلاح نموده و از صدمه دیدن لوازم خانگی شما جلوگیری می کند. کارایی استابلایزر تک فاز معمولا برای مصارف خانگی و اداری کاربرد دارد و از راندمان بالایی برخوردار می باشد. از این استابلایزر تک فاز می توان جهت تثبیت ولتاژ برق، کاهش هزینه های تعمیری، کاهش مصرف برق و استهلاک تجهیزات برقی اشاره نمود و همچنین می تواند از تجهیزات برقی شما در برابر رعد و برق و اتصال کوتاه محافظت نماید. با قرار دادن استابلایزر تک فاز در مسیر ورودی جریان برق ساختمان می توانید از کلیه تجهیزات برقی خانگی خود در برابر نوسانات و پرش های ناگهانی برق محافظت نمائید.

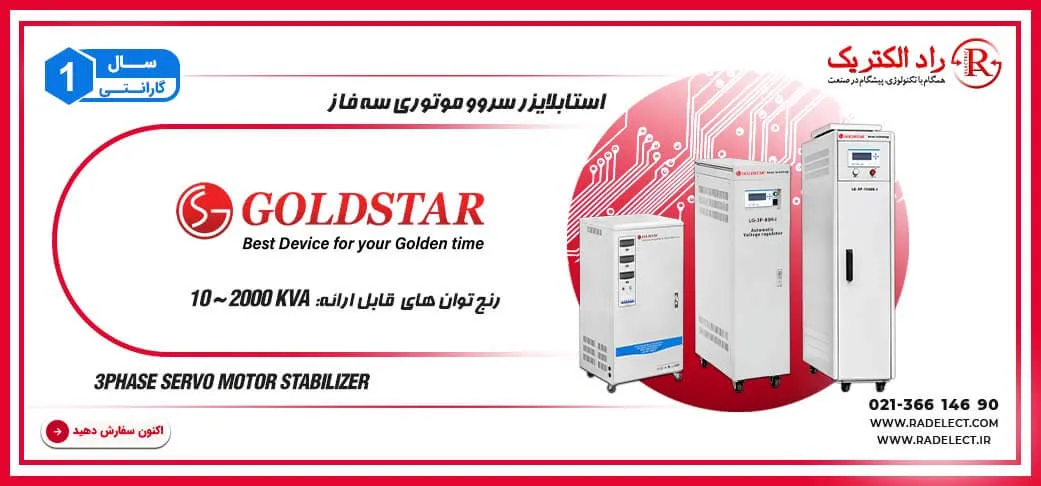

استابلایزر سه فاز

استابلایزر سه فاز را در بازار عموما با عنوان استابلایزر صنعتی می شناسند و استفاده از آن در مراکز صنعتی و کارخانجات و تجهیزاتی که از برق سه فاز استفاده می کنند مانند تجهیزات پزشکی و دستگاه های بیمارستان مثل سی تی اسکن و ام آر آی، دستگاه چاپ و برش، دستگاه لیزر، دستگاه CNC و غیره کاربرد دارد. استابلایزر سه فاز در دو نوع سروو موتوری و استاتیکی قابل استفاده می باشد.

تفاوت استابلایزر سه فاز و تک فاز چیست؟

ولتاژ برق ورودی تک فاز در واقع یک ولتاژ متناوب برق شهری با دو سیم (یک فاز و یک نول) است که از نوع ولتاژ 220 ولت با فرکانس 50 هرتز می باشد که در اکثر لوازم برقی خانگی و کسب و کارهای کوچک مورد استفاده قرار می گیرد. ولتاژ برق سه فاز یک ولتاژ متناوب AC با چهار سیم برق (سه سیم فاز و یک سیم نول ) است که از نوع ولتاژ برق 380 ولت با حداکثر جریان 32 آمپر برای هر فاز می باشد. از جمله تفاوت استابلایزر تک فاز با سه فاز را می توان به تعداد فاز و ولتاژهای آن اشاره نمود. از طرف دیگر استابلایزر تک فاز نسبت به استابلایزر سه فاز از قدرت کمتری برخوردار است و استفاده از استابلایزر سه فاز برای مصارف صنعتی و استابلایزر تک فاز برای مصارف خانگی و اداری کاربرد دارد.

نحوه عملکرد استابلایزر چیست؟

ترانس برق یا استابلایزر، دستگاهی است که با تشخیص نوسان و پرش های لحظه ای آن را تثبیت نموده و ولتاژی اصلاح شده را برای تجهیزات برقی حساس فراهم می کند. تکنولوژی به کار رفته در استابلایزرها براساس عملکردشان متفاوت است اما همه آنها وظیفه تثبیت ولتاژ را بر عهده دارند. زمانی که اختلالات و نوسان ولتاژ اتفاق بیافتد، استابلایزرها با استفاده از یک ترانس اتوماتیک و القای جریان در سیم پیچ، عملیات Buck به معنای کاهش ولتاژ در صورت بالا بودن و Boost به معنای افزایش ولتاژ در صورت پایین بودن را انجام می دهد و ولتاژی بدون نویز را به خروجی می فرستد. میزان بازه ولتاژ خروجی در دستگاه تثبیت کننده ولتاژ برق خانگی بین 220 یا 230 ولت در استابلایزر تک فاز و 380 یا 400 ولت در استابایزر سه فاز می باشد.

کدام یک از استابلایزر های تک فاز و سه فاز کارآمدتر هستند؟

از تعاریفی که در قسمت بالا اشاره شد، می توان دریافت که استابلایزر سه فاز ولتاک از نظر ولتاژ بالا و قدرتمندی که دارند، کارآمدتر از استابلایزر تک فاز است. همچنین می توان نتیجه گرفت که استابلایزر سه فاز برای دستگاه های صنعتی و پر مصرف و استابلایزر تک فاز برای مصارف خانگی مناسب و کاربردی هستند.

قیمت استابلایزر تک فاز و سه فاز

درباره خرید و قیمت استابلایزر چه از نوع تک فاز و چه از نوع سه فاز با توجه به توان و کاربردی که دارند، متفاوت می باشد. بنابراین در زمان خرید هر یک از این دو استابلایزر تک فاز و سه فاز حتما باید مشخصات فنی دستگاه مورد نظر خود را براساس نوع ولتاژ ورودی و متناسب بودن توان مصرفی دستگاه با دستگاه مورد نیاز خود انتخاب نمائید. برای انتخاب درست دستگاه استابلایزر مورد نیاز خود بهتر است که از متخصصان و کارشناس مجرب شرکت راد الکتریک که همواره پاسخگوی سوالات شما هستند، مشاوره و راهنمایی بگیرید. کارشناسان و مشاوران این مجموعه به شما کمک خواهند کرد تا متناسب با نیاز خود مناسب ترین استابلایزر( تک فاز یا سه فاز) را خریداری نمائید.

چرا تثبیت کننده ولتاژ مورد نیاز است؟

به طور کلی، هر یک از تجهیزات الکتریکی و یا دستگاه ها برای طیف گسترده ای از ولتاژ ورودی طراحی شده است. بسته به حساسیت، محدوده کاری تجهیزات محدود به مقادیر مشخصی است، مثلا بعضی از تجهیزات می توانند 10 ± درصد از ولتاژ نامی را تحمل کنند در حالی که دیگر 5 ± درصد یا کمتر. نوسانات ولتاژ (افزایش یا افت ولتاژ نامی) در بسیاری از مناطق، وجود دارد.









نمونه هایی از آسیب های بوجود آمده توسط نوسان ولتاژ برق

• آسیب دائمی به تجهیزات
• آسیب به عایق سیم پیچ ها
• وقفه ناخواسته در عملکرد مصرف کننده
• افزایش اتصالی در کابل ها و تجهیزات مرتبط
• کاهش عمر دستگاه
• ناکارایی تجهیزات
• دوره های کار طولانی تر (همانطور که در مورد بخاری های مقاومتی)
• کاهش عملکرد تجهیزات
• کاهش سرعت موتور

بنابراین پایداری و دقت ولتاژ، عملکرد صحیح تجهیزات را تعیین می کند. بنابراین تثبیت کننده های ولتاژ این اطمینان را حاصل می کنند که نوسانات ولتاژ در ورودی بر مصرف کننده یا لوازم الکتریکی تاثیر نمی گذارد.

جهت دریافت مشاوره رایگان و قیمت استابلایزر با کارشناسان مجرب ما تماس حاصل فرمایید. 99~36614690-021

انواع استابلایزر از نظر تعداد فاز و توان

استابلایزر یا تثبیت کننده ولتاژ از نظر تعداد ولتاژ برق ورودی به دو دسته تک فاز و سه فاز تقسیم بندی می شوند. استابلایزر تک فاز معمولا در مصارف خانگی و اداری کاربرد دارد ولی استابلایزر سه فاز برای مصارف صنعتی، کارخانه ها، گلخانه ها، آسانسور، ویلا و مراکز صنعتی که از برق سه فاز استفاده می کنند، مناسب می باشد.  برای انتخاب و خرید استابلایزر مناسب، یکی از مهمترین فاکتورهایی که خیلی حائز اهمیت است و باید به آن توجه کرد توان مصرفی دستگاه و تعداد ولتاژ برق ورودی آن می باشد. از این رو هنگام خرید استابلایزر حتما به تک فاز و سه فاز بودن سیستم برق تجهیزات خود توجه نمائید تا بهترین استابلایزر را برای تجهیزات خود خریداری کنید.





انواع استابلایزر برق از نظر تکنولوژی ساخت

امروزه تثبیت کننده ولتاژ برق خانگی بخشی جدایی ناپذیر از بسیاری از لوازم الکتریکی خانگی، صنایع و سیستم های تجاری شده اند. پیش از این، استابلایزر دستی یا سوئیچینگ جهت افزایش یا کاهش ولتاژ ورودی مورد استفاده قرار می گرفت تا یک ولتاژ خروجی در یک محدوده مورد نظر ارائه شود. مدارهای اضافی الکترونیکی، روند تثبیت را خودکار کرده و تنظیم کننده های ولتاژ اتوماتیک را تغییر دادند. یکی دیگر از انواع محبوب تثبیت کننده ولتاژ، تثبیت کننده سروو است که در آن اصلاح ولتاژ به طور مداوم بدون هیچ سوئیچ انجام می شود. اجازه دهید دو نوع اصلی از تثبیت کننده های ولتاژ صحبت کنیم. استابلایزرها بر اساس تکنولوژی ساخت به سه دسته استابلایزر رله ای، استابلایزر سروو موتوری و استابلایزر استاتیکی دسته بندی می شوند.

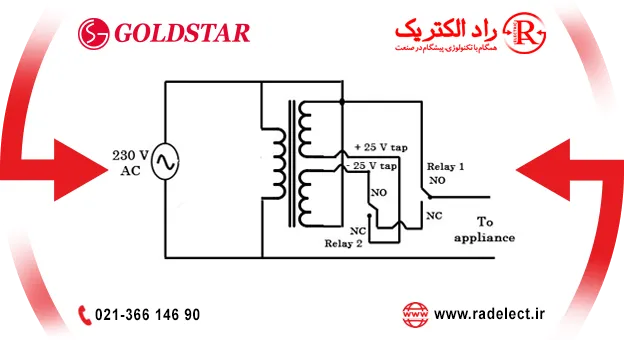

•  استابلایزر رله ای

در این نوع از تثبیت کننده های ولتاژ، تنظیمات ولتاژ با تعویض رله ها انجام می شود تا یکی یا تعدادی از ترانس را به مصرف کننده وصل کند. این مدار الکترونیکی و مجموعه ای از رله ها علاوه بر ترانس. مدار الکترونیکی شامل مدار یکسو کننده، تقویت کننده عملیاتی، واحد میکروکنترلر و دیگر موارد کوچک است.
مدار الکترونیکی ولتاژ خروجی را با یک مقدار ارائه شده توسط منبع ولتاژ مرجع ساخته شده مقایسه می کند. هرگاه ولتاژ افزایش یا فراتر از حد مرجع می رسد، مدار کنترل، رله مربوطه را برای اتصال یک ضربه ی دلخواه به خروجی وصل می کند.

این نوع از تثبیت کننده ها محبوب ترین (تثبیت کننده ولتاژ برق خانگی) برای لوازم رایانه ای در برنامه های کاربردی مسکونی، تجاری و صنعتی هستند و به عنوان استابلایزر یا ترانس کم هزینه استفاده می شوند. با این حال، اینها با محدودیت های متعددی مانند سرعت اصلاح ولتاژ آهسته، دوام کمتر، قابلیت اطمینان کمتر، وقفه در مسیر برق در هنگام تنظیم، و توانایی مقاومت در برابر ولتاژ بالا رنج می برند.

یکی از پرکاربرد ترین انواع استابلایزرها، استابلایزر رله ای هستند که استفاده از آن ها در مصارف خانگی و تجاری بسیار کاربرد دارد.  از مزایا و ویژگی های آن را می توان به وارد زیر اشاره نمود.

1. قابلیت اطمینان بالا: استابلایزرهای رله ای براساس قابلیت اطمینان بالایی که دارند در برابر اختلالات و نوسانات برقی به خوبی عمل می کنند.
2. هزینه کمتر: استابلایرهای رله ای نسبت به استابلایزر سرووموتور و سوئیچینگ از هزینه کمترو مقرون به صرفه تری برخوردارند و استفاده از آن برای محیط های خانگی و محیط های تجاری کوچک یک گزینه ایده آل محسوب می شود.
3. عملکرد بدون نویز و ساکت تر: استابلایزر رله ای دارای عملکرد بدون نویز است و در محیط هایی که به صدای کمتری نیاز دارند، استفاده می شود.

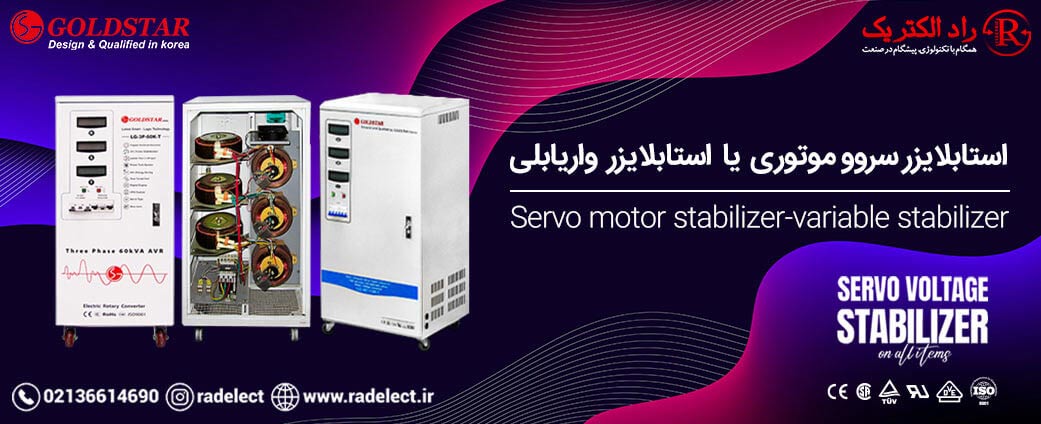

• استابلایزر سروو موتوری یا Servo Voltage Stabilizer

استابلایزر stabilizer به سادگی به عنوان تثبیت کننده ولتاژ برق خانگی سروو موتور نامیده می شود و این نام نشان می دهد که از یک سروو موتور جهت تأیید اصلاح ولتاژ استفاده می کند. اینها به طور عمده برای دقت ولتاژ خروجی بالا استفاده می شود، معمولا ± 1٪ با تغییر ولتاژ ورودی تا ± 50٪. مدار داخلی یک تثبیت کننده سروو شامل ترانس اتوماتیک، ترانس تقویت (در برخی توان ها)، درایور سروو موتور و مدار کنترل به عنوان اجزای ضروری سروو موتور مدار کنترل الکترونیکی دینامیک، ولتاژ ورودی را نسبت به ولتاژ خروجی مقایسه می کند. هنگامی که مدار خطا را پیدا می کند، سروو موتور عمل می کند که به نوبه خود بر روی ترانس حلقوی حرکت می کند به طوری که ولتاژ در طول ترانس ثانویه باید خروجی ولتاژ مورد نظر باشد. اکثر تثبیت کننده های سروو موتور از میکروکنترلر یا پردازنده جاسازی شده برای مدار کنترل برای دستیابی به کنترل هوشمند استفاده می کنند.
این استابلایزر یا ترانس برق خانگی می توانند واحد های تک فاز، سه فاز متعادل یا واحد های سه فاز ناپایدار باشند. در نوع تک فاز یک موتور سروو موتور همراه با ترانس متغیر اصلاح ولتاژ را انجام میدهد. در مورد یک نوع سه فاز تعبیه شده، یک سروو موتور با سه ترانس اتوماتیک همراه است که خروجی ثبات آن در جریان نوسانات با تنظیم خروجی ترانس فراهم می شود. مزایای استفاده از تثبیت کننده های سروو در مقایسه با تثبیت کننده های نوع رله اینست که در برخی از این ها سرعت اصلاح بالاتر، دقت بالا خروجی تثبیت شده، و قابلیت اطمینان بالا است.



شکل فوق استابلایزر ولتاژ سروو موتوری است.

پیشتر در مبحث انواع استابلایزرها گفته شد که در استابلایزر سروو موتور، چیدمان سیم پیچی یک اتوترانسفورماتور (ترانس با سیم پیچی قابل تنظیم) توسط یک سروو موتور تغییر می کند. استابلایزر سروو موتور دقتی در حد یک ولت دارد و برای کاربرد های حفاظت اداری و صنعتی در ظرفیت های گوناگون به کار می رود.

نوعی دیگر از استابلایزر موجود در بازار، استابلایزر سروو موتوری است که به دلیل دقت و قابلیت کنترل بالا برای کاربردهایی که نیاز به حرکت وتنظیمات دقیق دارند، مناسب می باشد. استفاده از این نوع استابلایزر جهت تنظیم  و تثبیت ولتاژ خروجی کاربرد دارد. استابلایزر سروموتوری در برخی از دستگاه ها و سیستم ها به عنوان یک ابزار جهت کنترل و تنظیم ولتاژ و زاویه به کار می رود که استفاده از آن می توان به موارد زیر اشاره نمود.

1. در سیستم های اتوماسیون صنعتی : مانند دستگاه های CNC، صنایع خودروسازی، خطوط تولید و راه اندازی انواع ماشین آلات، اتوماسیون کارخانه ها و سایر موارد دیگر کاربرد دارد.
2. هوابرد: از استابلایزر سروو در هوابردها و پهپادها برای کنترل حرکت ها و استحکام بخشی به بدنه هوابرد استفاده می شود. این نوع دستگاه ها با کمک استابلایزر سروو می توانند حرکت های پایدارتر و مقاوم تری را در کاربردهای مختلف نظیر عکاسی هوایی و فیلمبرداری بهبود بهتری داشته باشند.
3. دستگاه های هوش مصنوعی : از استابلایزر سروو در رباتیک و برخی از دستگاه های هوش مصنوعی که به عملکرد دقیق و تنظیم حرکت ها نیاز دارند، استفاده می شود.
4. کاربردهای مدل سازی : ازاستابلایزر سرووموتور در ساخت ماکت ها و بعضی از کاربرد های مدلسازی برای کنترل حرکت و تنظیم زاویای مختلف کاربرد دارد.

اجزای تشکیل دهنده ی استابلایزر سروو موتور

• اتوترانسفورمر
• ترانسفورمر کمکی (در برخی توان ها)
• سروو موتور
• درایور سروو موتور
• مدار فرمان

زمانی که استابلایزر ولتاژ سرووموتور، با کاهش ولتاژ برق AC مواجه می گردد، مدار فرمان دستورات کنترلی لازم را به سروو موتور ارسال می کند و آرایش دو ترانس به نحوی تغییر میکند که عملیات تقویت ولتاژ انجام گیرد.

جهت دریافت مشاوره رایگان و قیمت استابلایزر با کارشناسان مجرب ما تماس حاصل فرمایید. 99~36614690-021

• استابلایزر استاتیک یا Static Voltage Stabilizer

یک نوع دیگر از استابلایزرها، استابلایزر استاتیک است که می توانند از تجهیزات برقی شما در برابر اتصالات کوتاه و یا نوسانات برق محافظت نماید. در این دستگاه تثبیت کننده ولتاژ از برد IGBT استفاده می شود و فاقد قطعه ی متحرک می باشد و در مقایسه با استابلایزر رله ای از دقت و حفاظت بیشتری برخوردار است.

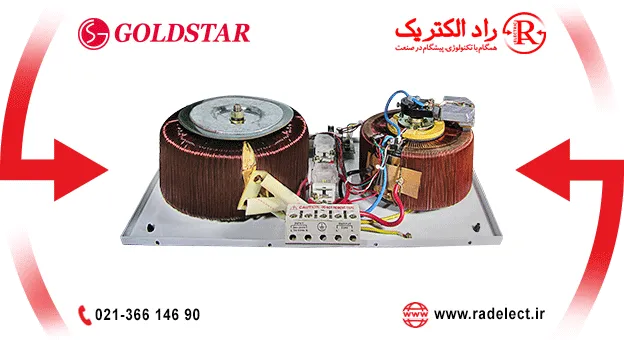

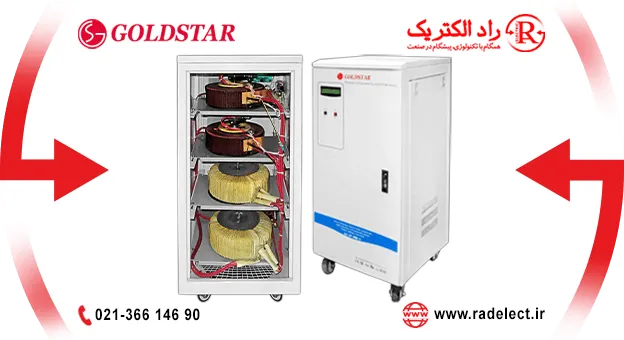

شکل فوق، درون یک استابلایزر ولتاژ سروو موتور تک فاز را نشان می دهد.

• استابلایزر سوئیچینگ

یکی از دقیق ترین و بروز ترین انواع ترانس های تقویت برق استابلایزر سوئیچینگ است که با روش سوئیچینگ و کلید های هوشمند (IGBT) می تواند با حذف نوسان و پرش های ناگهانی برق، ولتاژ خروجی را بر روی ولتاژ 220 ولت برق شهری تثبیت نماید. نحوه عملکرد استابلایزر سوئیچینگ با استابلایزر سرووموتوری و ترانس اتوماتیک رله ای کاملا متفاوت است. تثبیت ولتاژ در این نوع استابلایزر سوئیچینگ به صورت کاملاً هوشمند بوده و با سرعت و دقت بیشتری که در تشخیص و رفع نوسانات برق دارد، منجربه تثبیت ولتاژ و ایمن کردن تجهیزات برقی حساس شما می شود. در نتیجه باعث افزایش طول عمر دستگاه ها شده و احتمال خرابی و استهلاک آنان را کاهش می دهد.









انواع استابلایزر ها از نظر کاربرد

استابلایزر ها از نظر کاربرد به دو گروه استابلایزر خانگی و استابلایزر صنعتی دسته بندی می شوند. از استابلایزر های خانگی برای مصارف خانگی و اداری که از برق تک فاز بهره می برند مانند یخچال، فریزر، کولر گازی، کامپیوتر، تلویزیون، لوازم صوتی و تصویری استفاده می شود و از استابلایزر های صنعتی برای ولتاژ برق ورودی سه فاز و تجهیزات حساسی که به ولتاژ ثابت و پایدار نیاز دارند مانند تجهیزات پزشکی و ازمایشگاهی، سیستم های مخابرانی ، آسانسورها، دستگاه های CNC، دستگاه های چاپ و برش و غیره مورد استفاده قرار می گیرد.

ترانس اتوماتیک با ساختار رله‌ ای

ترانس اتوماتیک رله ای گلداستار، یکی از پرفروش ترین محصولات شرکت راد الکتریک است که با مدل ها و توان های متفاوت به بازارعرضه شده که پاسخگوی نیازهای مصرف کنندگان می باشد. نحوه عملکرد این نوع ترانس اتوماتیک رله ای را می توان به حذف نویز و نوسانات ولتاژ، تقویت برق شهری و ارائه یک برق سالم و پایدار برای تجهیزات برقی حساس مصرف کننده جهت جلوگیری از اختلالات و نوسانات ولتاژ برق اشاره نمود. وظیفه اصلی ترانس اتوماتیک رله ای این است که به صورت اتوماتیک با حذف نوسان و تصحیح ولتاژ برق، برقی سالم و پایدار را برای تجهیزات الکتریکی حساس فراهم می کند.





کار استابلایزر چیست؟

استابلایزرها در واقع یک دستگاه تثبیت کننده ولتاژ است که از آن می توان جهت تنظیم و تثبیت ولتاژ برق ورودی به یک مقدار ثابت استفاده نمود. در واقع این دستگاه استابلایزر وظیفه تثبیت ولتاژ خروجی در محدوده مشخصی را برعهده دارد و از نوسانات وتغییرات جریان ورودی نیز جلوگیری می کند.

مراحل کار استابلایزرها به شکل زیر می باشد:

1. اندازه گیری ورودی: استابلایزرها در ابتدای کار میزان ولتاژ برق ورودی را اندازه گیری می کند که این اطلاعات به عنوان اطلاعات ورودی به دستگاه داده می شود.
2. بررسی ورودی: دراین مرحله، این دستگاه تثبیت کننده ولتاژ، در واقع بررسی می کند که آیا میزان ولتاژ برق ورودی به محدوده ایمن و قابل قبول رسیده یا خیر؟
3. تنظیم ولتاژ خروجی: اگر ولتاژ برق ورودی خارج از محدوده معین باشد، استابلایزرها بسته به نوع خود و با کمک مکانیزم های کنترلی، قابلیت تنظیم ولتاژ خروجی را داشته که این تنظیم ولتاژ خروجی به منظور حفظ ولتاژ در محدوده معینی می باشد.
4. خروجی: پس از تنظیم ولتاژ خروجی، استابلایزر ولتاژ برق خروجی مورد نیاز تجهیزات متصل به خود را منتقل می کند.

این فرآیند به صورت خودکار اتفاق می افتد و استابلایزرها قادرند که با دقت و سرعت بالا ولتاژ را تنظیم نمایند. استفاده از استابلایزرها در واقع به عنوان یکی از پرکاربرد ترین دستگاه ها برای محافظت از تجهیزات خانگی، صنعتی و اداری محسوب می شود.

چرا باید استفاده از استابلایزر ولتاژ را جدی بگیریم؟

باید استفاده از دستگاه تثبیت کننده ولتاژ برق خانگی را جدی بگیریم، زیرا به مراتب هزینه خسارات احتمالی و عملکرد نامطلوب دستگاه در اکثر مواقع بیشتر از هزینه ی پیشگیری آن یا همان استفاده از استابلایزر ها می باشد. تحقیقات نشان داده است که یکی از عمده ترین علل خرابی لوازم برقی، نوسانات و قطع و وصل ناگهانی و مشکلات دیگری که در برق شهری وجود دارد می باشد، آسیب های به وجود آمده را می توان توسط استابلایزر ولتاژ و دستگاه های تثبیت کننده ولتاژ کنترل کرد. کاربرد اصلی این دستگاه بیشتر در قسمت های حساس و گران قیمت دستگاه های صنعتی می باشد برای مثال در موتور اکثر دستگاه های صنعتی از تثبیت کننده ولتاژ برق خانگی استفاده می شود ، به غیر از قسمت موتور می توان از آن ها در کمپرسور ها، دستگاه های CNC، دستگاه های چاپ و برش،  تجهیزات پزشکی، دستگاه های PLC، دستگاه های بافندگی و… استفاده کرد.

تثبیت کننده ولتاژ برق خانگی با مجهز بودن به سیستم میکروپروسسوری میزان ولتاژ ورودی را اندازه گیری می کنند، و با توجه به آن مقدار میزان کاهش و یا افزایش ولتاژ ورودی را تشخیص می دهند و خروجی ولتاژ ۲۲۰V  یا ۳۸۰V  ثابت را با دقت ۱% ، به صورت خطی و پیوسته در خروجی ارائه میدهند، استابلایزر ها با داشتن هسته ی حلقوی که جنس آن مس می باشد،  و جاروبک ذغال با حرکت چرخشی روی سطح هسته ی حلقوی می توانند خروجی ثابتی ارائه دهند.



استابلایزر چه کاربردی دارد؟

• تثبیت برق شهر

برق شهر دارای نوسانات ولتاژ است، به همین دلیل استفاده از تثبیت کننده ولتاژ گلداستار می‌تواند با تثبیت ولتاژ به میزان قابل‌توجهی عمر و راندمان دستگاه‌های مصرف‌کننده را بالا ببرد.

• محافظت در مقابل اتصال کوتاه و نوسانات لحظه‌ای

اگر به هر دلیلی نوسانات لحظه‌ای شدید و اتصالی در ورودی و یا مدارات داخلی ترانس تنظیم کننده GoldStar اتفاق بیافتد بلافاصله دستگاه به‌صورت اتوماتیک توسط میکروکنترلر تعبیه‌شده، خروجی را قطع نموده و از بروز هرگونه ایراد و مشکل برای دستگاه مصرف‌کننده الکتریکی جلوگیری می‌نماید.

• کاهش هزینه مصرف برق

افت ولتاژ برق شهر باعث اختلال در عملکرد دستگاه های مصرف‌کننده الکتریکی شده و قدرت نامی و راندمان الکتروموتور را به حد قابل‌توجهی کاهش می‌دهد که باعث پایین آمدن دور الکتروموتور و گرم شدن آن خواهد شد و به‌تبع آن تلفات انرژی افزایش می‌یابد و درنهایت برق زیادی را مصرف می‌کند که پیرو نظریه کارشناسان این امر در بعضی از مواقع افزایش مصرف برق تا ۲۵% را در پی دارد. همانطور که در صفحه محصول تثبیت کننده ولتاژ ذکر شده است، تنظیم کننده ولتاژ استاتیک شامل قطعات متحرک نیست به جز تنظیم کننده ولتاژ سروو. این تنظیمات ولتاژ را تنها با کمک مدارهای الکتریکی ثابت انجام می دهد. در این بحث، ما با نحوه کار تثبیت کننده ولتاژ استاتیک آشنا خواهیم شد. مدار کنترل دیجیتال DSP به طور مداوم ولتاژ ورودی، ولتاژ خروجی، جریان بار و جریان IGBT را با کمک CTs و VTs کنترل می کند. بر اساس این مقادیر، کنترل کننده DSP پل IGBT را برای تولید ولتاژ در خروجی خود با استفاده از روش PWM کنترل می کند.

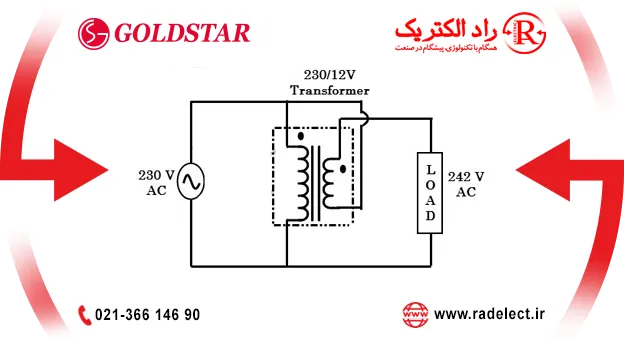

• حالت افزایش حالت کارکرد تنظیم کننده ولتاژ استاتیک استابیلایزر stabilizer

به عنوان مثال در نظر بگیرید که بار 220 ولت در خروجی تنظیم کننده ولتاژ استاتیک متصل است. و فرض کنید که ولتاژ پایین 180V در خط ورودی موجود است که باید به 220V اصلاح شود. هنگامی که کنترل کننده DSP مقدار ولتاژ ورودی، ولتاژ خروجی، جریان بار و جریان IGBT را اندازه گیری می کند، ولتاژ را اصلاح می کند پل IGBT را برای تولید 40V (220-180 = 40V) در خروجی خود که در فاز با ولتاژ خط ورودی است تولید می کند. آن را در ترانس ثانویه افزایش می دهد 40V. از هر دو ولتاژ؛ خط ورودی و ولتاژ در ثانویه ترانس تقویت کننده باقیمانده در فاز یکدیگر قرار می گیرند، اضافه می شوند و ولتاژ خروجی به 220 ولت اصلاح می شود.

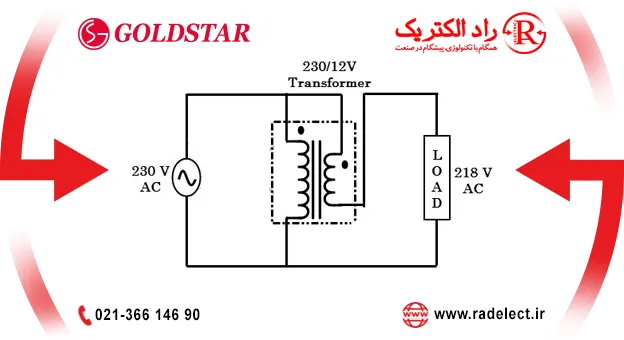

• حالت Buck کار تثبیت کننده ولتاژ استاتیک

به عنوان مثال در نظر بگیرید که بار 220 ولت در خروجی تنظیم کننده ولتاژ استاتیک متصل است. و فرض کنید ولتاژ بالای 250V در خط ورودی موجود است که باید به 220V اصلاح شود. هنگامی که کنترل کننده DSP مقدار ولتاژ ورودی، ولتاژ خروجی، جریان بار و جریان IGBT را اندازه گیری می کند، برای اصلاح ولتاژ، پل IGBT را برای تولید 30V (250-220 = 30V) در خروجی خود که 180 درجه خارج از فاز با خط ورودی ولتاژ این ترانزیستور 30V را در ثانویه ترانس تقویت بادی ایجاد می کند. از هر دو ولتاژ؛ خط ورودی و ولتاژ در ترانس تقویت کننده باقیمانده 180 درجه خارج از فاز با یکدیگر هستند، کاهش می یابد و ولتاژ خروجی به 220V اصلاح می شود.

نوع مصرف خانگی (برای آپارتمان های مسکونی و اداری به صورت جداگانه و یا برای کل آپارتمان به منظور حفاظت از کامپیوتر، یخچال، فریزیر، تلویزیون، مکروفر، کولرگازی و…)

1. استفاده برای بیمارستان ها (به منظور کنترل ولتاژ دستگاه بخش هایی مانند سی تی اسکن، سونوگرافی، اتاق عمل، MRI یونیت های دندان پزشکی و …)
2. استفاده در اماکن صنعتی (برای حفاظت از دستگاه های CNC، چاپ، کوانتومتر، بسته بندی و …)
3. استفاده عمومی (برای تجهزاتی مانند آسانسور ها، پمپ آب ، تالار ها و یا سالن های نمایش و …)
4. ایستگاه های مخابراتی، تلویزیونی، ضبط ویدیوئی، رادیویی و…











استابلایزر چگونه کار می‌کند؟

استابلایزر ولتاژ ابزاری است که به  کمک آن نوسانات ولتاژ شبکه برق جبران می‌شود. بعنوان مثال در فصل تابستان گرمای زیاد هوا برای استفاده از انواع کولر از یک سو و همچنان نیاز به روشنایی کافی در واحد های مسکونی ، اداری ، تجاری و صنعتی از سوی دیگر باعث آن میشود که در آن زمان مصرف برق به بیشترین حد خود برسد و ولتاژ شبکه بسیار کم میشود. همانطور که در فصل های خنک و در نیمه های شب که مصرف برق کم است ولتاژ شبکه به بیشینه خود می رسد. بنابراین کم و زیاد شدن ولتاژ برق گریز ناپذیر است. از قدیم تا کنون دو تکنولوژی فراگیر برای جبران نوسان ولتاژ برق شهر به کار گرفته شده است. در روش نخست، یک اتو ترانس (Auto-Transformer) با چندین سر بیرون آمده از سیم پیچ ثانویه، به کار رفته است.

از آنجا که با جابه‌جایی‌های اندک جاروبک ، می‌توان نوسانات کوچک ولتاژ را نیز جبران نمود، بنابراین کارکرد این گونه جبران سازها بسیار به استابلایزر ولتاژ شبیه است ، ناگفته نماند لغزش پیوسته جاروبک همراه با خوردگی آن در کوتاه مدت باعث از بین رفتن آن و بروز اتصال کوتاه در سیم پیچی ترانس می ‌شود و در چنین مواردی دستگاه دچار آسیب دیدگی جدی و جبران ناپذیر می‌شود، همچنین از آنجا که شتاب سامانه مکانیکی برای جابه‌جایی جاروبک بسیار پایین است ، جبران جهش‌های ناگهانی ولتاژ با کندی فراوان همراه است و استابلایزر ولتاژ نمی‌تواند از رسیدن نوسان به بار پیش گیری کند.









برای از میان برداشتن همه کاستی‌ های دستگاه‌ های موجود، دانشمندان تحقیقات گسترده ای را از سال ۱۳۹۲ برای ساخت نمونه جدیدی از تثبیت کننده ولتاژ برق خانگی که تا پیش از آن نبوده آغاز نمود،  برجسته‌ ترین توانایی‌های کلیدی در نظر گرفته شده برای این دستگاه عبارتند از:

•  تثبیت دقیق ولتاژ خروجی روی اندازه نامی با دقت ۱± ولت
• کارکرد ایستا و بدون استهلاک
• جبران سازی پرشتاب نوسانات ولتاژ در بازه گسترده‌ای از ولتاژ

این آرایش نوآورانه، علاوه بر آنکه می‌تواند ولتاژ خروجی را در اندازه نامی نگاه دارد، دارای کارکردی بدون فرسایش است و با شتابی بسیار زیاد به جبران نوسانات ولتاژ می‌پردازد،  برای نمونه این دستگاه می‌تواند جهش آنی ولتاژ به اندازه ۶۵ ولت را در کمتر از ۴ هزارم ثانیه جبران نماید که در گونه خود یک دست آورد بزرگ به شمار می‌آید.

جهت دریافت مشاوره رایگان و قیمت استابلایزر با کارشناسان مجرب ما تماس حاصل فرمایید. 99~36614690-021

مزیت تثبیت کننده ولتاژ برق

افت ولتاژ برق شهری باعث به وجود آمدن اختلالاتی در نحوه ی عملکرد دستگاه ها و لوازم برقی می شود و توان الکترو موتور را به میزان چشمگیری کاهش می دهد این عمل باعث پایین آمدن دور الکترو موتور و در نتیجه افزایش دمای آن خواهد میشود. بنابراین تلفات انرژی افزایش پیدا کرده در نهایت منجر به افزایش میزان مصرف برق می شود بنا بر تخمین کارشناسان این کار در برخی از موارد میزان مصرف برق را به مقدار ۲۵% افزایش می دهد.

یکی دیگر از مزایای استابلایزر ها محافظت در برابر (Hight voltage)  اضافه ولتاژ و رعد و برق، نوسانات برقی و می باشد. استفاده از استابلایزر سرووموتور در مقایسه با استابلایزر ولتاژ رله ای مزایای بسیاری دارد که از جمله ی آنها می توان به سرعت تصحیح بالاتر، دقت فوق العاده بیشتر و مقاوت در برابر نوسانات در جریان کشی های زیاد اشاره کرد.

1. قابلیت کنترل ریزپردازنده ی هر فاز به صورت مجزا به وسیله سه سروو موتور
2. دامنه اصلاح ولتاژبسیار بالا از حداقل 277 و حداکثر 430 ولت
3. ولتاژ خروجی کاملا خطی و پیوسته بدون هیچ گونه پرش و نوسان 380 ولت برای مدل های سه فاز و 220 ولت برای مدل های تک فاز
4. استفاده از فیلتر جهت جلو گیری از نویز و پارازیت های لحظه ای در ولتاژ خروجی
5. دارای سیستم هشدار به صورت آلارم در اثر اضافه بار مصرفی
6. دارای سیستم قطع جریان دستگاه در صورت مصرف بیش از 2.8 توان نامی
7. دارای سیستم قطع جریان دستگاه در صورت اتصال کوتاه
8. دارای سیستم قطع جریان دستگاه در صورت Under و Over ولتاژ بیش از حد
9. دارای سیستم قطع یک فاز phase failure)) 10- دارای سیستم قطع جریان دستگاه در صورت دمای بالا (over temperature)
10. دارای کلید by pass جهت یکسره نمودن ورودی و خروجی در شرایط اضطراری
11. بی سر و صدا کار کردن دستگاه جهت محیطهای آرام
12. میزان بسیار ناچیز تلفات انرژی و راندمان 98%
13. جریان بی باری بسیار کم زیر 0.5 آمپر 15- زمان اصلاح ولتاژ خروجی کمتر از 1 ثانیه به ازای 20± ولت در هر فاز
14. شکل موج کاملا سینوسی در ولتاژ خروجی
15. دارای تست عایقی بالای 5 کیلو ولت
16. میزان رطوبت مناسب دستگاه بین 90-40 درصد
17. قابل استفاده در تمام محیط ها(سرپوشیده و سرباز)
18. دارای سیستم مدار الکتریکی با مدار کنترل فیدبک
19. دارای صفحه نمایش دیجیتال جهت نمایش ولتاژ ورودی و خروجی و جریان مصرفی هر فاز به صورت جداگانه
20. قابلیت تنظیم ولتاژخروجی به صورت دلخواه بین 400-360 ولت –
21. عدم تاثیر پذیری از ضریب کسینوس فی
22. دارای سیستم خنک کننده اتوماتیک
23. دمای مناسب کار کردن از 60- 20- درجه سانتی گراد و ضریب حرارتی بسیار پایین 1%± خروجی تغییر حدودا 40 درجه سانتی گراد دمای محیط
24. مطابق با استاندارد های برق ایران
25. دارای فن هوشمند برای تمامی مدل ها حتی مدل های تکفاز
26. دارای چرخ برای حرکت و جا به جایی راحت و آسان

چگونه می توان یک تثبیت ولتاژ اندازه گیری درست را انتخاب کرد؟

قبل از خرید یک تثبیت کننده ولتاژ برق خانگی ( استابلایزر ولتاژ ) برای یک دستگاه، عوامل متعددی را در نظر بگیرید. این عوامل عبارتند از: ولتاژ مورد نیاز دستگاه، سطح نوسانات ولتاژ در منطقه نصب، نوع دستگاه، نوع تثبیت کننده، محدوده کاری تثبیت کننده ( که ولتاژ مناسب آن تثبیت کننده ولتاژ استابلایزر است)، ولتاژ بالا / تحت قطع ولتاژ، نوع مدار کنترل، نوع نصب و سایر عوامل. در اینجا ما قبل از خرید یک تثبیت کننده ولتاژ ( استابلایزر ) برای درخواست شما اقدامات اولیه را در نظر گرفته ایم.

از آنجا که تثبیت کننده ولتاژ برق خانگی طبق واحد kVA رتبه بندی شده اند، همچنین می توان توان را با صرفه جویی در ولتاژ دستگاه با حداکثر جریان نامی اش، محاسبه کرد. توصیه می شود حاشیه امنی را برای انتخاب توان تثبیت کننده اضافه کنید که معمولا 20 تا 25 درصد است. این کار میتواند برای اضافه کردن مصرف کننده های بیشتر به خروجی استابلایزر ولتاژ موثر باشد. بنابراین پایداری و دقت ولتاژ، عملکرد صحیح تجهیزات را تعیین می کند. بنابراین تثبیت کننده های ولتاژ اطمینان حاصل می کنند که نوسانات ولتاژ در منبع تغذیه ورودی بر بار یا لوازم الکتریکی تاثیر نمی گذارد.

چگونه استابلایزر مناسب خود را انتخاب کنیم؟

برای انتخاب یک استابلایزر برق مناسب بهتر است که بدانید، استابلایزر نوع رله ای برای محیط هایی که نوسانات ولتاژ زیاد است و به صورت پله ای می باشد، استفاده می شود. همچنین از استابلایزر سروو موتوری برای محیط هایی که ولتاژ برق شهری معمولا پایین و یا بالاتر از حد مجاز می باشد، کاربرد دارد. بنابرای انتخاب یک استابلایزر مناسب مانع از آسیب دیدن لوازم برقی حساس شما در برابر نوسان برق و باعث کاهش هزینه می شود.

مهمترین نکات در هنگام خرید استابلایزر

• تک فاز یا سه فاز

اولین نکته ای که باید در هنگام خرید استابلایزر توجه کرد تک فاز یا سه فاز بودن آن است. اگر به شبکه برق تک فاز وصل می شوید باید استابلایزر تک فاز بخرید و اگر به شبکه سه فاز متصل شدید، به استابلایزر سرووموتوری سه فاز نیاز دارید که استفاده از این نوع تثبیت کننده های ولتاژ، در تجهیزات صنعتی کاربرد دارد.

• توان نامی

استابلایزری که می خواهید از آن جهت تجهیزات برقی خود محافظت نمائید، باید بدانید که از نظر توان نامی kVA (کیلو ولت آمپر) با دستگاه مور نظر شما سازگاری داشته باشد.

• نصب استابلایزر

همانطور که می دانید، این دستگاه استابلایزر همانند دستگاه های الکترونیکی با برق کار می کند و هنگام نصب آن خیلی باید دقت کرد که هنگام نصب در مکان هایی که مرطوب است، قرار نگیرد. برای نصب استابلایزر بهتر است که بر روی دیوار نصب شود، با این کارهم از خراب شدن استابلایزر جلوگیری می کنید و هم از آسیب دیدن سیستم ها و تجهیزات برقی.

• سیستم تاخیر زمان

این ویژگی در استابلایزر، تضمین می کند که کمپرسور برای متعادل کردن جریان جاری زمان کافی را دارد تا از استابلایزر و لوازم برقی شما محافظت نماید.

• حفاظت بیش از حد

این ویژگی در استابیلایزر زمانی که اتصال کوتاه یا نوسان برق رخ دهد، خروجی استابلایزر را کاملاً خاموش کرد و از تجهیزات شما محافظت می کند.

• گارانتی

از مهم ترین نکاتی که در هنگام خرید استابلایزر حتما باید به آن توجه کنید، گارانتی آن می باشد.

• شاخص استابلایزر

این ویژگی یکی از مهمترین نکات در زمان خرید استابلایزر است که معمولا در اکثر استابلایزرهای مدل جدید از نشانگرهای LED برخوردارند.





محافظ برق بهتر است یا استابلایزر؟

محافظ برق و استابلایزر، هر دو دستگاه می توانند از تجهیزات برقی شما در برابراختلالات ونوسانات برق محافظت نمایند و انتخاب بین دستگاه تثبیت کننده ولتاژ (استابلایزر) و محافظ برق، به نیازها و شرایط خاص شما بستگی دارد. هر کدام یک از این دستگاه ها دارای مزایا و کاربرد های مختص به خود هستند که در موارد زیر به آن اشاره می کنیم.

• محافظ برق (Surge Protector)

قادر است که از دستگاه های شما در برابر نوسانات برق و افزایش ناگهانی ولتاژ محافظت نماید و سعی می کند که ولتاژ خروجی را در محدوده ثابتی نگه دارد. اگر ولتاژ برق خارج از محدوده مشخصی پایین یا بالا رود، محافظ برق لوازم برقی شما را از احتمال سوختگی و یا نیم سوز شدن محافظت می کند.

• استابلایزر برق (Stabilizer)

علاوه بر محافظت از دستگاه های الکتریکی شما در برابر نوسانات برق، قابلیت تنظیم ولتاژ خروجی را داشته و با تغییر ولتاژ ورودی، استابلایزر ولتاژ برق خروجی را در محدوده معینی ثابت نگه داشته و تجهیزات برقی شما را از خطر احتمال سوختگی ناشی از نوسانات برق و تغییرات ولتاژ محافظت می کند. بنابراین، اگر به حفاظت از دستگاه ها در برابر افزایش ناگهانی ولتاژ و یا نوسانات برق دارید، محافظ برق می تواند انتخاب مناسبی باشد. اما اگر نیاز به تنظیم و تثبیت ولتاژ خروجی برق دارید، استابلایزر برق یک گزینه ایده ال به شمار می رود.









تفاوت و تشابه محافظ برق و استابلایزر

محافظ برق و استابلایزر ولتاژ از نظر کارایی مشابه هم هستند که می توانند تجهیزات برقی شما را در برابر نوسانات و افزایش ناگهانی ولتاژ محافظت نمایند ولی با این تفاوت که محافظ برق سعی می کند که ولتاژ خروجی را در محدوده ثابت و مشخصی نگه دارد ولی استابلایزر قابلیت تنظیم ولتاژ خروجی را داشته و ولتاژ خروجی را در محدوده مطلوبی نگه داشته و مانع از خرابی تجهیزات برقی می شود و استفاده از آن برای دستگاه هایی که نیاز به تنظیم دقیق ولتاژ و حفظ استحکام دارند، مناسب می باشد. محافظ برق دارای یک برد الکترونیکی است که هنگام افت و یا افزایش ولتاژ بیش از حد باعث قطعی برق شده و پس از تاخیری کوتاه در مدار مجددا اتصال را برقرار می کند. در حالی که دستگاه استابلایزر برق دارای یک میکروکنترلر هوشمند است که با تشخیص نوسان و یا تغییرات ولتاژ برق آن را اصلاح نموده و برقی سالم و پایدار را برای تجهیزات برقی حساس فراهم می کند.

از این رو استفاده از استابیلایزر می تواند یک محافظ بسیار مطمئن برای دستگاه ‌های برقی حساس شما محسوب شود. در واقع تفاوت اصلی تثبیت کننده ولتاژ برق با محافظ برق در این است که استابلایزر قابلیت اصلاح ولتاژ برق ورودی را داشته در حالی که محافظ برق تنها باعث قطعی برق شده و نمی تواند بر روی ولتاژ تاثیر بگذارد. حال این سوال به وجود می آید که کجا از استابلایزر استفاده کنیم و کجا از محافظ؟. باید در جواب گفت که استفاده از استابلایزر برای تجهیزات برقی حساس گران قیمت یک گزینه ایده ال است و استفاده از محافظ برق برای لوازم ارزان قیمت ‌تر مناسب می باشد. لوازم برقی حساس گران قیمت مانند کولر گازی، یخچال، ماشین لباسشویی چون به نوسانات و اختلالات برقی حساسیت بیشتری دارند و در صورت خرابی هزینه های هنگفتی بابت تعمیر و تعویض قطعات آن ها به بار می آورد، پس بهتر است برای این نوع تجهیزات از استابلایزر استفاده شود.

تفاوت استابلایزر با UPS (یو پی اس) چیست؟

UPS مخفف عبارت Uninterruptible Power Supply به معنی منبع تغذیه بدون وقفه می باشد. یو پی اس ها همانند استابلایزر عمل می کنند ولی با این تفاوت که درUPS یک باتری پشتیبان وجود دارد که در زمان قطعی برق می تواند برق مورد نیاز تجهیزات برقی حساس را تامین نماید. استفاده از استابلایزر و یو پی اس به نیاز مصرف کننده بستگی دارد، در مکان های که فقط به تنظیم و تثبیت ولتاژ خروجی نیاز دارند، مورد استفاده قرار می گیرد و در مکان هایی که علاوه بر کنترل نوسانات برق و ولتاژ، در زمان قطعی برق شهری نیاز به برق دارند؛ استفاده از یو پی اس توصیه می گردد. استفاده از استابلایزر در مصارف خانگی از نظر اقتصادی مقرون به صرفه تر از یو پی اس می باشد زیرا هزینه های باتری UPS براساس ظرفیت آن خیلی بالا می باشد.





تفاوت استابلایزر و رگولاتور ولتاژ چیست؟

استابلایزر و رگولاتور ولتاژ دو دستگاه متفاوت از هم هستند که از استابلایزر جهت تثبیت ولتاژ و از رگولاتور جهت تنظیم ولتاژ استفاده می شود. اما دقت عملکرد و تلرانس یا خطای عملکرد سیستمی از اصلی ‌ترین تفاوت این دو دستگاه محسوب می شود. در واقع دقت عملکرد تثبیت کننده ولتاژ بیشتر از رگولاتور ولتاژ می باشد. همچنین از نظر اقتصادی قیمت استابلایزر بالاتر از قیمت رگولاتور ولتاژ است و نحوه انتخاب این دو دستگاه  براساس توان و نوع حفاظت دستگاه مورد نیاز مشخص می گردد. تلرانس یا خطای عملکرد سیستمی در استابلایزر ولتاژ حداکثر 3 درصد و در رگولاتور ولتاژ حداکثر بین 3 تا 10 درصد می باشد. هدف اصلی استابلایزر، تثبیت ولتاژ برق هنگام بروز نوسانات و پرش های ناگهانی و محافظت از لوازم برقی حساس بوده و در حالی که رگولاتور ولتاژ، قابلیت کنترل و تنظیم ولتاژ خروجی برق از منبع مشخصی را دارد.









ساخت استابلایزر برق

یک تثبیت کننده ولتاژ ( استابلایزر ولتاژ ) یک دستگاه است که برای حس کردن سطح ولتاژ نامناسب و اصلاح آنها برای تولید خروجی منطقی پایدار در خروجی که بار متصل است استفاده می شود. که با استفاده از ترانزیستور و دیگر اجزای گسسته ساخته شده است. این می تواند مورد استفاده برای محافظت از بارهای مانند تلویزیون، یخچال و VCR از ولتاژ های بیش از حد و زیر خطی نامطلوب، و همچنین افزایش ناگهانی ناشی از ناگهانی برق / خاموش شدن منبع تغذیه برق. این مدار می تواند به طور مستقیم به عنوان مدار مستقل بین منبع اصلی و بار باشد، و یا ممکن است بین یک تثبیت کننده خودکار / دستی موجود و بار وارد شود. در صورتی که ولتاژ اصلی عبور از یک آستانه از پیش تعیین شده، IC غیر غیرفعال آن را تشخیص می دهد و خروجی آن بلافاصله بالا می رود، و ترانزیستور و رله برای اقدامات مورد نظر را تعویض می کند.

رله، که یک نوع رله DPDT است، تماس های خود را به یک ترانس متصل شده است که یک ترانس معمولی است که برای انجام عملکرد ترانس تثبیت کننده اصلاح شده است. بنابراین اگر ولتاژ ورودی AC تمایل به افزایش یک مقدار آستانه تنظیم، ترانسفورر برخی از ولتاژ را کاهش می دهد و تلاش می کند ولتاژ را از رسیدن به سطوح خطرناک متوقف کند و برعکس در شرایط ولتاژ پایین.

اجزای مورد نیاز

• مقاومت R1 و R2 = 10KΩ مقاومت R3 = 470KΩ مقاومت متغیر = 10KΩ
• خازن C1 = 1000 µF/25 V دیود D1 و D2 = 1N 4007
• زینر دیود Z1 و Z2 = 4.7 V/ 400mW
• ترانس TR1 = 0V – 12 V , 500mA ترانس TR2 = 9V-0V-9V, 5A.
• Op-Amp = LM 741
• ترانزیستور = BC 547
• رله = DPDT, 12V, 200Ω.
• LED = Red (1)
• ولت متر = 1 Pcs

عمل

220V AC ورودی از خط تامین و جریان ولتاژ مبدل یکسو کننده جریان. احتمال تقریبا یک ولتاژ AC به dc و احتمال خازن فیلتر dc. تقویت کننده عملیاتی یا مقایسه کننده ولتاژ منبع تغذیه را مقایسه می کند. رله یک دستگاه سوئیچینگ برق است. اتصال آن به طور معمول باز (NO) اتصال مدار هنگامی که رله فعال است مدار قطع هنگامی که رله غیر فعال است. هنگامی که رله فعال می شود، مدارهای معمولی بسته (NC) مدار را قطع می کنند. این

مدار زمانی وصل می شود که رله غیر فعال باشد انتقال (CO)، یا دوبار پرتاب (DT)، کنترل تماس دو مدار: یک تماس معمولی باز و یک تماس به طور معمول بسته با یک ترمینال مشترک است. ولتاژ خروجی ولتاژ پایدار را نشان می دهد.

ترانسفورماتور

اصول اساسی ترانس یک دستگاه الکتریکی است که انرژی را بین دو یا چند مدار از طریق القای الکترومغناطیسی انتقال می دهد. جریان متفاوتی در سیم پیچ اولیه ترانس موج شار مغناطیسی مختلفی را در هسته ایجاد می کند و میدان مغناطیسی مختلفی که بر سیم پیچ ثانویه تاثیر می گذارد. این میدان مغناطیسی متفاوت در ثانویه باعث ایجاد نیروی الکتروموتور (EMF) یا ولتاژ در سیم پیچ ثانویه می شود. با استفاده از قانون فارادی در ارتباط با خواص هسته ای نفوذپذیر مغناطیسی بالا، ترانس ها می توانند به طور موثر برای تغییر ولتاژ های AC از یک سطح ولتاژ به یک در داخل شبکه های برق طراحی شوند. ترانس برای انتقال، توزیع و بهره برداری از انرژی الکتریکی ضروری است.

برای ساده سازی یا مقاصد تقریبی، برای استابلایزر stabilizer به عنوان یک مدل استابلایزر ولتاژ ایده آل که در دو تصویر نشان داده شده است، بسیار معمول است. یک استابلایزر ایده آل، یک استابلایزر تئوری، خطی است که از دست رفته و کاملا متصل است. به این معنی است که هیچ تلفیق انرژی وجود ندارد و شار تنها در هسته مغناطیسی محدود می شود. پیوند کامل، مستلزم نفوذ پذیری مغناطیسی مغناطیسی هسته و سیم پیچ و نیروی مغناطیسی صفر است.

جریان متفاوتی در سیم پیچ اولیه ترانس موج شار مغناطیسی مختلفی را در هسته ایجاد می کند و میدان مغناطیسی مختلفی که بر سیم پیچ ثانویه تاثیر می گذارد. این میدان مغناطیسی متفاوت در ثانویه باعث ایجاد نیروی الکتریکی متفاوت ( EMF ) یا ولتاژ در سیم پیچ ثانویه می شود. سیم پیچ های اولیه و ثانویه در اطراف یک هسته نفوذپذیری مغناطیسی بی نهایت قرار می گیرند [e] به طوری که تمام جریان مغناطیسی از طریق سیم های اولیه و ثانویه عبور می کند. با منبع ولتاژ متصل به سیم پیچ اولیه و امپدانس بار متصل به سیم پیچ ثانویه جریانهای ترانس در جهت مشخص شده جریان می یابند.

مرکز استابلایزر ولتاژ

در الکترونیک، شیر یک مرکز اتصال به یک نقطه به نیمه راه در امتداد سیم پیچ ترانس یا القا کننده یا در امتداد یک مقاومت یا یک پتانسیومتر ایجاد می شود. گاه های گریز گاهی اوقات بر روی سیمها برای اتصال سیگنال ها استفاده می شود و ممکن است لزوما در نقطه نیمه نباشد، بلکه به یک هدف نزدیک تر است. یک کاربرد رایج از این در نوسانگر هارتلی است. القایی با شیپور خاموشی همچنین به تغییر ولتاژ متناوب ( AC ) برای تبدیل قدرت کمک می کند؛ در این حالت، آن ها به عنوان ترانس های خودکار نامگذاری می شوند، زیرا تنها یک سیم پیچ وجود دارد. یک نمونه از یک ترانس خودکار یک سیلندر احتراق خودرو است. ضربه زدن به پتانسیومتر یک یا چند اتصال در امتداد عنصر دستگاه، همراه با اتصالات معمول در هر دو انتهای عنصر و اتصال لغزنده فراهم می کند.

فروش استابلایزر دست دوم

این روزها شرایط اقتصادی به گونه ای است که اکثر افراد جامعه قدرت و توانایی خرید استابلایزر نو و آکبند را برای محصولات خود ندارند به همین خاطر برای رفع نیازهای خود به خرید استابلایزر دست دوم روی می آورند که اغلب نمی دانند که خرید استابلایزر دست دوم کار درستی است یا خیر. حال این سوال در ذهن بسیاری از کاربران به وجود می آید که آیا استابلایزر دست دوم بخریم؟ یا نه؟! یا اصلا برای انتخاب استابلایزر دست دوم چه نکاتی را باید رعایت کنیم.

در پاسخ به این سوال باید گفت که تا جایی که امکان دارد از خرید و استفاده از تجهیزات برقی دست دوم خودداری نمائید ولی چنانچه از نظر مالی توانایی خرید استابلایزر نو و آکبند را ندارید، حتما در هنگام انتخاب استابلایزر دست دوم به نکات مهمی  که در ادامه به آن اشاره می کنیم، مد نظر داشته باشید.

• دستگاه از قبل کجا نصب شده
• چند سال کارکرده است
• آیا قطعات یدکی آن آن در بازار موجود است یا نه
• در حال حاضر دارای گارانتی می باشد یا نه
• تا به حال تعمیر شده یا نه

در ضمن اگر هنوز این سوال در ذهن شما هست که آیا استابلایزر دست دوم بخریم؟ یا نه؟! پیشنهاد ما به شما این است که حتما با متخصصان و کارشناسان بخش فروش ما از طریق سایت https://radelect.ir/ در ارتباط باشید تا بتوانید استابلایزری مناسب و خوب را برای تجهیزات برقی حساس خود تهیه نمائید.

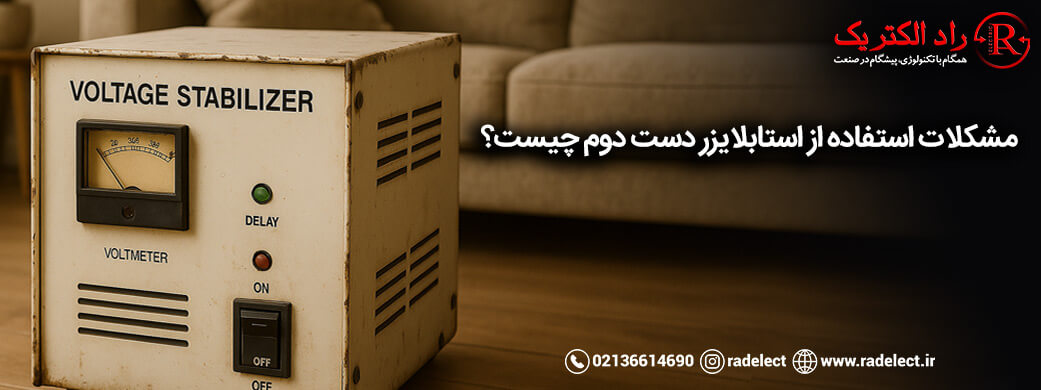

مشکلات استفاده از استابلایزر دست دوم چیست؟

خرید استابلایزر دست دوم در اکثر موارد مشکلاتی را به وجود می آورد که یکی از ویژگی های بارز استابلایزر معتبر، داشتن گارانتی و اصالت کالا و خدمات پس از فروش آن است که در صورت بروز مشکل به راحتی قابل برطرف می باشد، اما استابلایزر دست دوم فاقد گارانتی تعمیرات بوده و در صورت بروز مشکل هزینه های تعمیر دستگاه به عهده خود شما می باشد. در ضمن استابلایزر دست دوم متناسب با توان دستگاه مصرف کننده تهیه شده و ممکن است که با توان دستگاه شما متناسب نباشد و نتواند پاسخگوی تجهیزات برقی شما باشد. در واقع یک استابلایزر دست دوم باید توانایی کنترل ولتاژهای کم و ولتاژهای بالا را داشته باشد و در صورتی که نتواند این کار را به درستی انجام دهد، نشان دهنده این است که استابلایزر مناسبی برای تجهیزات برقی حساس نخواهد بود.

قابلیت استابلایزر ولتاژ سری VTS

استابلایزر ولتاژ سری VTS می تواند از ترکیب متنوعی از مزایای ویژه فنی از مزایای ویژه فنی با کارایی منحصر بفرد و قابلیت اطمینان بالا ارائه دهند، حفاظتهای کامل الکتریکی و دامنه وسیعی از امکانات علاوه بر ویژگیهای استاندارد این محصول قابل ارائه هستند.

• قابلیت تنظیم تغییرات ولتاژ بصورت سینوسی ( خطی )
• دقت خروجی استاندار 1%
• قابلیت تنظیم ولتاژ خروجی بصورت دلخواه
• سرعت واکنش بالا
• سیستم مدار الکترونیکی با مدار کنترل فیدبک
• توانایی تصحیح مستقل و هماهنگی فاز ها ( درمدل سه فاز )
• عدم تاثیرپذیری از ضریب کسینوس فی
• شکل موج بدون اعوجاج
• سیستم کنترل میکروپرسسوری ( در صورت سفارش )
• هشدار دهنده خروج از محدوده مجاز
• نشان دهنده های ولتاژ و جریان
• قطع خروجی در صورت نامتعادل بودن بیش از حد فازها
• وزن کم و حجم کوچک
• قطع جریان در صورت قطع شدن هر یک از فازها
• راندمان بالا
• مدار بای پس
• سیستم خنک کننده اتوماتیک قابل تنظیم
• عدم تاثیرپذیری از ضریب کسینوس فی
• حفاظت فاز ( در مدلهای سه فاز )
• توانایی تصحیح مستقل و هماهنگی فاز ها ( درمدل سه فاز )
• تضعیف کننده نویز
• ضریب حرارتی بسیار پایین ( 1% خروجی برای تغییرات حدود ˚C40 هوای محیط )
• راه اندازی ایمن
• قطع خروجی در صورت افت ولتاژ بیش از حد فازها
• قطع خروجی در صورت عدم رعایت توالی فازها

مدار داخلی استابلایزر

کار مدار داخلی استابلایزر گلداستار stabilizer این شکل است که یک جاروبک ذغالی بر روی یک سطح هسته حلقوی مسی با سرعت زیادی چرخش می کند. این کار باعث می شود ولتاژهای لحظه ای بیش از اندازه حذف شوند یا کاهش شدید داشته باشند. این اصلاح بر مبنای تغییر تعداد دور سیم پیچ بر روی هسته های حلقوی و استوانه ای است. از خصوصیات مهم این دستگاه استابلایزر ولتاژ می توان به پیوستگی خطی و سینوسی کامل بودن ولتاژ خروجی، هماهنگی فازها، دیجیتالی بودن مکانسیم کنترل، بالا بودن توان، بازدهی و دقت و کیفیت آن اشاره کرد.

استابلایزر ولتاژ سری SVC دارای یک الکتروموتور Dc Servo Motor در هر فاز بوده که بر روی ترانس متغیر Variable Transformer Or Variac مونتاژ شده است. به منظور افزایش یا کاهش ولتاژ، میزان القای ترانس با افزایش یا کاهش تعداد دور سیم پیچ به وسیله بازوی متحرک سرو موتور تغییر داده می شود.

سیم پیچ های پیش بینی شده اولیه ترانس بوک بوست ( buck/boost ) توسط واریابل تغذیه می شود و سیم پیچ ثانویه آن به طور سری بین بازو و منبع انرژی متصل می باشد، به نحوی که ولتاژ مورد نیاز برای شبکه را افزایش یا کاهش می دهد. در نتیجه این مجموعه با استفاده از سیستم میکروپروسسوری هوشمند ولتاژ خروجی را تثبیت می کند. یک ترانسفورمر 230 به 12 ولت ساده مدار داخلی استابلایزر ولتاژ را در نظر بگیرید که با این عملیات اتصال دارد.



شکل بالا نشان دهنده آرایش افزاینده ولتاژ است که در آن قطب سیم پیچی دوم به شکلی است که ولتاژ آن مستقیما به ولتاژ اولیه افزوده شود. از این رو در مورد شرایط افت ولتاژ کمتر از حد مناسب، ترانس با رله  یا سوییچ حالت جامد راه اندازی می شود که ولتاژی را باتوجه به طراحی و نسبت تبدیل ترانس به ولتاژ ورودی می افزایند.





در شکل بالا، ترانس در حالت آرایش کاهنده ولتاژ متصل است که در آن قطب سیم پیچ ثانویه طوری قرار گرفته که ولتاژ آن از ولتاژ اصلی کسر گردد. مدار سوییچ اتصال را در زمان افزایش ولتاژ به این آرایش متصل می نماید.

شکل بالا استابلایزری را نشان می دهد که از دو رله برای تامین برق AC ثابت برای بار در شرایط کاهش و افزایش ولتاژ بهره می گیرد. با روشن کردن رله، عملیات تقویت و تضعیف برای دو نوسان ولتاژ خاص انجام می گیرد.

در مورد فعال سازی استابلایزر stabilizer از نوع ترانسفورماتوری، بسته به مقدار ولتاژ مورد نیاز حالت های مختلف فعال می شوند. اما در مورد استابلایزر خودکار، موتور در کنار کنتاکتورهای جانبی برای تقویت و تضعیف ولتاژ اتوترانس به کار می روند چرا که این نوع از استابلایزر ولتاژ تنها یک سیم پیچی دارد.

جهت دریافت مشاوره رایگان و قیمت استابلایزر با کارشناسان مجرب ما تماس حاصل فرمایید. 99~36614690-021

سخن پایانی

استابلایزر چیست؟ یک تثبیت کننده ولتاژ یک دستگاه است که برای حس کردن سطح ولتاژ نامناسب و اصلاح آن ها برای تولید خروجی منطقی پایدار در خروجی که بار متصل است استفاده می شود. نوسانات خطوط برق و قطع برق باعث خسارت به دستگاه های برق متصل به خط می شود. در مورد لوازم خانگی مانند یخچال و تلویزیون جدی تر است. اگر یک یخچال در ولتاژ پایین کار می کند، جریان بیش از حد از طریق موتور جریان می یابد که گرما می شود و آسیب می بیند.

مدار حفاظت ولتاژ / ولتاژ بالا با تاخیر زمانی ارائه شده در اینجا یک مدار کم هزینه و قابل اعتماد برای محافظت از چنین تجهیزاتی از آسیب است. هرگاه خط برق روشن می شود، آن را تنها پس از یک تأخیر زمانی ثابت به دستگاه متصل می شود. اگر زمان خاموش شدن ( زمانی که ولتاژ فراتر از حد است ) کمتر از زمان تأخیر است، قدرت پس از تاخیر ادامه می یابد: اگر آن برابر یا بیشتر باشد، قدرت به طور مستقیم دوباره می رود.

این دستگاه در مقایسه با دستگاه های نیمه هادی قابل دسترس مثل NPN ترانزیستور قدرتمند دوقطبی ( BC547 )، یک نوع 8-pin 741 op amp IC و DPDT طراحی شده است. ویژگی برجسته آن این است که هیچ شکار رله استفاده نمی شود. این بازپرداخت معمولا در پروگرام های موجود در بازار یافت می شود. مدار کامل شامل مراحل مختلف است. آن ها عبارتند از: منبع تغذیه دوگانه، منبع ولتاژ مرجع، مقایسه ولتاژ برای سلام / کم، مرحله تاخیر زمان و مرحله راننده رله.













1. کار استابلایزر چیست؟

استابلایزر یا ترانس اتوماتیک، نوسانات، افزایش و افت ولتاژ در برق شهر را تشخیص می دهد و ولتاژ برق را توسط واریابل و سروو موتور یا ترانس و رله به صورت داخلی به وسیله یک برد و آی سی از قبل برنامه ریزی شده، تثبیت و تنظیم می کند تا محدوده ثابتی از ولتاژ خروجی را ( تک فاز 220 ولت و یا سه فاز 380 ولت ) ارائه میدهد و مانع از خرابی و از کار افتادگی تجهیزات برقی که باعث اتلاف زمان است می شود تا تجهیزات برقی متصل به استابلایزر یا ترانس اتوماتیک بدون هیچ گونه مشکلی کار کند.

2. دستگاه استابلایزر چیست؟

شبکه برق در طول شبانه روز ایام هفته و حتی فصل‌های گوناگون سال، با توجه به کم و زیاد شدن بارگذاری، ولتاژ آن یکسان نبوده و زیاد و کم می‌شود و استابلایزر یا ترانس اتوماتیک گلداستار، دستگاهی است که به کمک آن نوسانات، افزایش و افت ولتاژ در شبکه برق را تصحیح می کند.

3. چرا به تثبیت کننده ولتاژ AVR یا استابلایزر ولتاژ احتیاج داریم؟

موارد متعددی را میتوان در جواب این پرسش مطرح نمود از جمله:

1. استابلایزر یا ترانس اتوماتیک مانع از آسیب رسیدن به عایق سیم ها می‌شود.
2. استابلایزر یا ترانس اتوماتیک مانع از اختلال غیر ضروری در بارالکتریکی می‌شود.
3. استابلایزر یا ترانس اتوماتیک مانع از گرم شدن بیش از حد کابل ها یا دستگاه شود.

پس در نتیجه استفاده از استابلایزر یا ترانس اتوماتیک به عنوان محافظ برق جهت تثبیت ولتاژ در مقابل نوسانات و اختلالات برق شهر، اتصال کوتاه و خطرات ناشی از رعد و برق و … از تجهیزات مصرف کننده الکتریکی محافظت می کند که همین امر باعث افزایش طول عمر مفید، بازده و دقت عملکرد دستگاه های برقی و جلوگیری از اتلاف وقت شما و هزینه های تعمیراتی می شود.

4. آیا استفاده از دستگاه استابلایزر اثری برروی مصرف میزان برق دارد؟

بله، زیرا افت و نوسان ولتاژ برق شهری باعث اختلال در عملکرد دستگاه‌ ها شده و میزان کارایی و راندمان دستگاه ها را کاهش می دهد. ار این رو با استفاده از استابلایزر می توانید در مصرف انرژی صرفه جویی کرده و راندمان و کارایی دستگاه تا 25 درصد افزایش دهید.

5. برای اینکه بدانیم به چه استابلایزری احتیاج داریم بایستی چه اطلاعاتی داشته باشیم؟

می بایست از مشخصات فنی دستگاه مورد نظر خود مانند توان مصرفی دستگاه اطلاعات داشته باشید تا هنگام خرید استابلایزری متناسب با دستگاه مورد نیاز خود خریداری نمائید.

6. آیا استابلایزر ولتاژ همان محافظ برق است ؟

خیر، استابلایزر یک دستگاه تثبیت کننده ولتاژ است که می تواند از تجهیزات برقی حساس شما در برابر نوسانات برق محافظت نماید و با محافظ برق عادی نیز تفاوت دارد.

7. چطوری می توانم یک استابلایزر دست دوم مناسب برای خود انتخاب کنم؟

قبل از خرید استبلایزر دست دوم بهتر است که بدانید دستگاه از قبل کجا نصب شده، چند سال کارکرده، در حال حاضر شامل گارانتی هست یا نه، تا به حال تعمیر شده یا نه. این ها نکاتی است که باید در زمان خرید استابلایزر دست دوم توجه نمائید تا یک استابلایزر مناسب برای دستگاه های مورد نیاز خود خریداری نمائید.

8. استابلایزر ایرانی بهتر است یا خارجی؟

کیفیت یک استابلایزر بستگی به برند، توان مصرفی، مدل ، گارانتی و خدمات پس از فروش آن دارد. برخی از استابلایزر های ایرانی و یا خارجی می توانند کارایی و یا کیفیت بالایی داشته باشند. اما بهتر است که قبل از خرید، به مشخصات فنی دستگاه، نظرات و تجربیات کاربران را بررسی کرده و انتخابی را انجام دهید که با بودجه و نیازهای دستگاه های شما هماهنگی داشته باشد.

9. چرا استبلایزر های رله ای گزینه ایده آلی برای استابلایزر خانگی و یا تجاری کوچک محسوب می شود؟

دقت قابل قبول، وزن پایین و هزینه کم از جمله مواردی است که استابلایزر های رله ای را برای مصارف خانگی و تجاری کوچک ایده ال نموده است.

10. عملکرد باک و بوست در دستگاه استابلایزر چگونه اعمال می شود؟

باک (Buck) به معنای کاهش جریان و بوست (Boost) به معنای افزایش جریان می باشد و عملکرد افزایش و کاهش ولتاژ توسط تثبیت ‌کننده ولتاژ با کمک باک و بوست انجام می شود. وقتی ولتاژ بالاتر یا پایین تر از حد مشخصی باشد، باک و بوست در استابلایزرها فعال شده تا ولتاژ خروجی در محدوده ثابتی نگه دارد.
