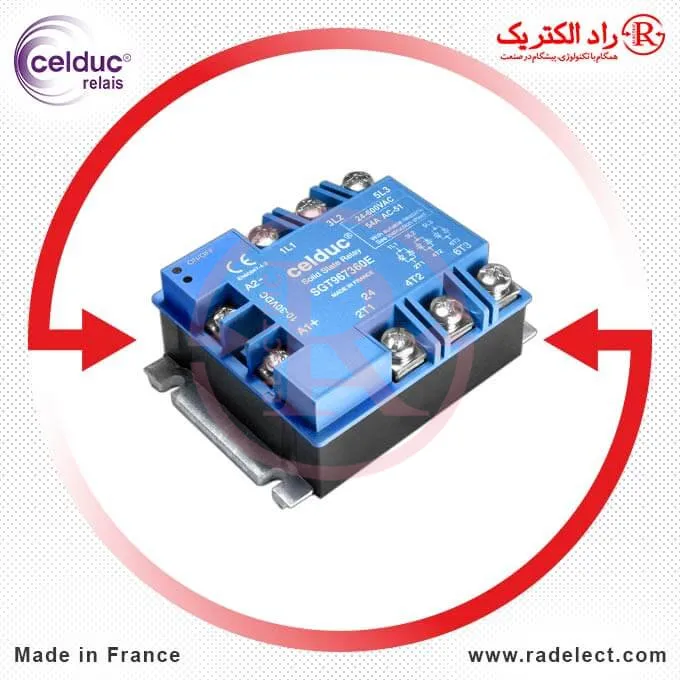

رله الکترونیکی SSR سه فاز 75 آمپر SGT967360E سلدوک Celduc
Celduc SGT967360E 75A Three Phase Solid State Relay SSR
ویژگی های محصول
| برند: |
سلدوک Celduc فرانسه |
|---|---|
| آمپر بار مقاومتی/المنتی: |
75*3 آمپر AC-51 |
| تعداد فاز: |
سه فاز |
| فرمان کنترل ورودی: |
10-30VDC |
| ولتاژ کارکرد خروجی: |
24-600VAC |
| ورودی / خروجی: |
SSR DC/AC |
توضیحات
توضیحات
رله اس اس آر سلدوک یا رله حالت جامد در واقع یک سوئیچ الکترونیکی است که با استفاده از یک سیگنال الکتریکی ضعیف توانایی کنترل جریان های الکتریکی با توان بالا را دارد. در رله SSR با استفاده از قطعات نیمه هادی می تواند قطع و وصل جریان های الکتریکی در مدار را انجام دهد. از مزیت مهم رله حالت جامد SSR نسبت به رله های الکترومکانیکی طول عمر بیشتر آن است و در حین کار کاملا بی صدا می باشد. برای آشنایی بهتر با انواع رله ها و کاربرد های مختلف آن در صنایع گوناگون، مطالعه مقاله جامع “رله چیست؟” را به شما پیشنهاد می کنیم. رله SSR سلدوک مدل SGT967360E یک نوع رله الکترونیکی است که تعداد فاز ورودی و خروجی آن به صورت سه فاز بوده و جریان بار مقاومتی و المنتی آن در هر فاز برابر 75 آمپر می باشد.
حداکثر جریان لحظه ای قابل عبور از این مدل رله SSR سه فاز برابر 7200 A²S، فرمان کنترل ورودی آن بین 10 تا 30 ولت DC و جریان کنترل ورودی آن برابر 550 اُهم (550Ω) است. ولتاژ کارکرد خروجی این کنتاکتور حالت جامد بین 24 تا 600 ولت AC، حداکثر ولتاژ لحظه ای خروجی آن معادل 1200 ولت AC و رتبه بندی تریستور آن 75A می باشد. ابعاد تقریبی این رله SSR Celduc معادل 46 * 76 * 100 میلی متر بوده و با نشان گر وضعیت و حفاظت LED تجهیز شده است. طراحی این مدل از رله الکترونیکی SSR سه فاز (SSR Relay 3 Phase) مربوط به کشور فرانسه بوده و همراه با استاندارد و گواهینامه های مختلفی که در کشورهای اروپایی، آمریکا و کانادا کسب نموده به بازار عرضه می گردد.
شرکت بازرگانی راد الکتریک تنها نماینده انحصاری محصولات سلدوک فرانسه در ایران است که امکان توزیع انواع رله SSR مانند رله کتابی، رله صنعتی، رله قدرت یا رله آمپر بالا، رله پی ال سی PLC، رله برد الکترونیکی، رید رله یا رید سوئیچ،رله روبردی PCB و رله چپ گرد راست گرد را در بین نمایندگی های فروش در خیابان لاله زار تهران، خیابان جمهوری، میدان توپخانه و سایر نقاط کشور را دارد. در ضمن خواهشمند است پیش از خرید رله SSR جهت اطمینان خاطر از اصل بودن محصول از نمایندگی ها و مراکز فروش در سراسر کشور با راد الکتریک تماس حاصل فرمایید.
طبق مقررات سایت، امکان مرجوعی کالا تا ۷ روز در صورت وجود مغایرت یا عیب فنی فراهم است و «راد الکتریک» خود را ملزم به رعایت حقوق مشتریان میداند. با این حال، با توجه به ماهیت قطعات برقی و الکترونیک صنعتی و برای جلوگیری از بروز مشکل، لطفاً موارد زیر را در نظر داشته باشید:
به دلیل حساسیت بالای این محصولات و یا وجود قطعات الکترونیکی حساس، اگر کالا در مدار استفاده شده، در معرض نوسانات برق قرار گرفته، به صورت غیرتخصصی یا خارج از استانداردهای فنی نصب شود، یا دچار سوختگی و آسیبهای ظاهری شده باشد، امکان مرجوعی آن وجود ندارد و خدمات گارانتی نیز شامل آن نخواهد شد.
مشخصات محصول
مشخصات فنی
| نام قطعه | رله الکترونیکی اس اس ار سلدوک |
| نوع عملکرد | قطع و وصل |
| مدل و برند | Celduc SGT967360E Solid State Relay SSR |
| طراحی و فناوری | کشور فرانسه |
| جریان A بار مقاومتی / المنتی | 75*3 آمپر AC-51 |
| حداکثر جریان A لحظه ای | 7200A²S |
| تعداد فاز | سه فاز |
| فرمان کنترل ورودی | 10-30VDC |
| اهم Ω / جریان A کنترل ورودی | 550Ω |
| ولتاژ کارکرد خروجی | 24-600VAC |
| حداکثر ولتاژ لحظه ای خروجی | 1200VAC |

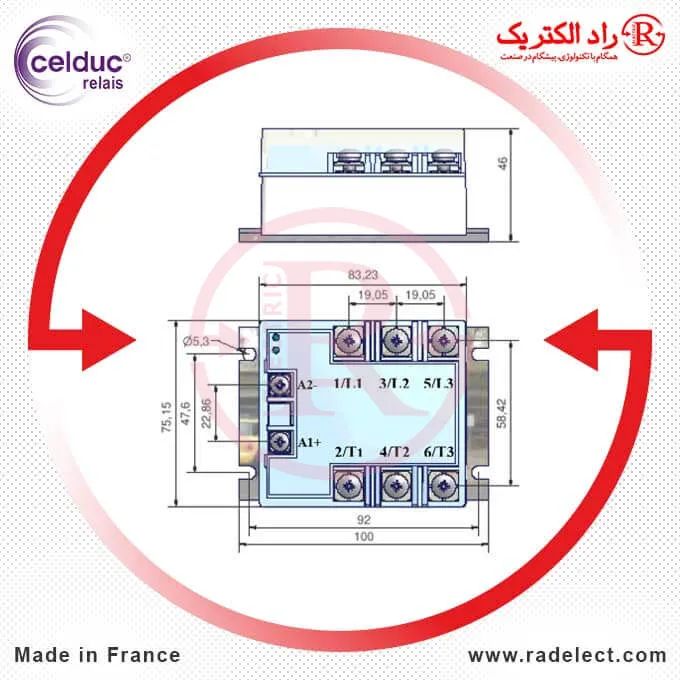

| ابعاد تقریبی mm | 46 * 76 * 100 |
نحوه عملکرد
| نشان گر وضعیت و حفاظت | LED |
| ویژگی فنی | Zero-cross /for resistive loads AC-51 |
| رتبه بندی تریستور | 75A |
| معادل جایگزین | ندارد |
تجهیزات کنترل دمای قطعه الکترونیکی
| هیت سینک | نیاز دارد |
| خمیر سیلیکون / پد حرارتی | نیاز دارد |
| پایه ریلی هیت سینک | در صورت نیاز |
| فن | بستگی به دمای محیط دارد |
| ترموسوئیچ هیت سینک | در صورتی که فن از مدار دیگری فرمان نگیرد |
لوازم جانبی سفارشی
| پوشش محافظ | نیاز دارد |
فنی و مهندسی
| موارد استفاده | خاموش و روشن کردن: لامپ، هیتر/ المنت و... |
| موارد کاربرد | اتوماسیون صنعتی، PLC، پالس كنترل PID، سیگنال کنترل، حفاظت تجهیزات، دستگاه های قدرت، ترموفرمینگ، کوره الکتریکی، صنایع منسوجات، تهویه مطبوع، خشک کن، گرمایش مسکونی، گرمایش مادون قرمز، تجهیزات لحیمکاری، ماشینآلات فرآوری مواد غذایی تجاری و... |
استاندارد و گواهی
| دارای استانداردهای | IEC/EN60947-4-2 برای کنترل موتور، استاندارد IEC/ EN6097-4-3 برای دیگر بارها، (UL, cUL, CSA ) استاندارد آمریکا و کانادا، IEC/EN 60950 ،VDE0805 ،IEC60335-1 – VDE0700-1 ،IEC 62314 و دارای تاییدیهی اتحادیهی اروپا ( CE ) |
| دارای گواهی | گواهینامه ISO9001 تولید با کیفیت بالا |
