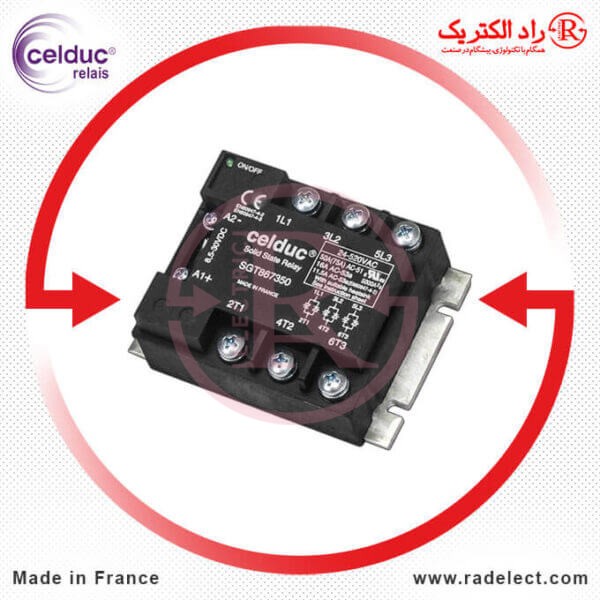

رله الکترونیکی SSR سه فاز 75 آمپر SGT867350 سلدوک Celduc
Celduc Solid State Relay SSR SGT867350 Three phase 75A France
ویژگی های محصول
| برند: |
سلدوک Celduc فرانسه |
|---|---|
| آمپر بار مقاومتی/المنتی: |
75*3 آمپر AC-51 |
| آمپر موتوری / کمپرسور: |
16*3 آمپر AC-53 |
| تعداد فاز: |
سه فاز |
| فرمان کنترل ورودی: |
8-30VDC |
| ولتاژ کارکرد خروجی: |
24-600VAC |
| ورودی / خروجی: |
SSR DC/AC |
توضیحات
توضیحات
رله الکترونیکی SSR سلدوک مدل SGT867350 یک رله حالت جامد است که از نظر تعداد فاز ورودی و خروجی به صورت سه فاز بوده، جریان بار مقاومتی و المنتی آن در هر فاز برابر 75 آمپر و جریان بار موتوری، کمپرسور و سلفی آن در هر فاز برابر 16 آمپر می باشد. رله SSR یک رله الکترونیکی است که با استفاده از عناصر نیمه هادی می تواند عمل سوئیچینگ (قطع و وصل) جریان الکتریکی در مدار را انجام دهد. نحوه کار رله اس اس آر شبیه رله الکترومکانیکی است اما با این تفاوت که در ساختار خود فاقد قطعات مکانیکی بوده و به همین دلیل عمر طولانی تری نسبت به رله های الکترومکانیکی دارد.
برای آشنایی کامل با انواع رله ها و کاربردهای گسترده آن در صنایع مختلف، مطالعه مقاله “رله چیست؟” را به شما پیشنهاد می کنیم. حداکثر جریان لحظه ای قابل عبور از این نوع رله اس اس آر برابر 7200 A²S و جریان کنترل ورودی آن برابر 620 اُهم (620Ω) بوده، ولتاژ کارکرد خروجی آن بین 24 تا 600 ولت AC و حداکثر ولتاژ لحظه ای خروجی آن برابر 1200 ولت AC می باشد. ابعاد تقریبی این رله اس اس آر سه فاز برابر 40 * 74 * 100 میلی متر و به نشان گر وضعیت و حفاظت LED تجهیز شده است. استفاده از این مدل رله SSR سه فاز (SSR Relay 3 Phase) نیازمند تجهیزات کنترل دمای قطعه الکترونیکی از جمله هیت سینک، خمیر سیلیکون و پد حرارتی، پایه ریلی هیت سینک (در صورت احتیاج) و فن (با توجه به دمای محیط) می باشد.
رله الکترونیکی SSR سه فاز سلدوک مدل SGT867350 در کشور فرانسه طراحی و تولید شده و توزیع آن در ایران به صورت انحصاری توسط شرکت بازرگانی راد الکتریک انجام می شود. برای خرید رله حالت جامد SSR و انواع آن رله الکترونیکی که شامل رله روبردی، رله صنعتی، رید رله REED RELAY، رله پی ال سی PLC، رله کتابی، رله برد الکترونیکی و … پیشنهاد می کنیم از فروشگاه راد الکتریک که تنها نمایندگی انحصاری و رسمی محصولات سلدوک Celduc فرانسه در ایران است، تهیه نمایید.
طبق مقررات سایت، امکان مرجوعی کالا تا ۷ روز در صورت وجود مغایرت یا عیب فنی فراهم است و «راد الکتریک» خود را ملزم به رعایت حقوق مشتریان میداند. با این حال، با توجه به ماهیت قطعات برقی و الکترونیک صنعتی و برای جلوگیری از بروز مشکل، لطفاً موارد زیر را در نظر داشته باشید:
به دلیل حساسیت بالای این محصولات و یا وجود قطعات الکترونیکی حساس، اگر کالا در مدار استفاده شده، در معرض نوسانات برق قرار گرفته، به صورت غیرتخصصی یا خارج از استانداردهای فنی نصب شود، یا دچار سوختگی و آسیبهای ظاهری شده باشد، امکان مرجوعی آن وجود ندارد و خدمات گارانتی نیز شامل آن نخواهد شد.
مشخصات محصول
مشخصات فنی
| نام قطعه | رله اس اس ار سلدوک |
| نوع عملکرد | قطع و وصل |
| مدل و برند | Celduc SGT867350 Solid State Relay SSR |
| طراحی و فناوری | کشور فرانسه |
| جریان A بار مقاومتی / المنتی | 75*3 آمپر AC-51 |
| جریان A بار موتوری/کمپرسور/سلفی | 16*3 آمپر AC-53 |
| حداکثر جریان A لحظه ای | 7200A²S |
| تعداد فاز | سه فاز |
| فرمان کنترل ورودی | 8-30VDC |
| اهم Ω / جریان A کنترل ورودی | 620Ω |
| ولتاژ کارکرد خروجی | 24-600VAC |
| حداکثر ولتاژ لحظه ای خروجی | 1200VAC |
| ابعاد تقریبی mm | 40 * 74 * 100 |
نحوه عملکرد
| نشان گر وضعیت و حفاظت | LED |
| ویژگی فنی | zero-cross / for most types of loads |
| معادل جایگزین | ندارد |
تجهیزات کنترل دمای قطعه الکترونیکی
| هیت سینک | نیاز دارد |
| خمیر سیلیکون / پد حرارتی | نیاز دارد |
| پایه ریلی هیت سینک | در صورت نیاز |
| فن | بستگی به دمای محیط دارد |
| ترموسوئیچ هیت سینک | در صورتی که فن از مدار دیگری فرمان نگیرد |
لوازم جانبی سفارشی
| پوشش محافظ | نیاز دارد |
فنی و مهندسی
| موارد استفاده | خاموش و روشن کردن: موتور، فن، لامپ، هیتر/ المنت و... |
| موارد کاربرد | اتوماسیون صنعتی، PLC، پالس كنترل PID، سیگنال کنترل، حفاظت تجهیزات، دستگاه های قدرت، ترموفرمینگ، کوره الکتریکی، صنایع منسوجات، تهویه مطبوع، خشک کن، گرمایش مسکونی، گرمایش مادون قرمز، تجهیزات لحیمکاری، ماشینآلات فرآوری مواد غذایی تجاری و... |
استاندارد و گواهی
| دارای استانداردهای | IEC/EN60947-4-2 برای کنترل موتور، استاندارد IEC/ EN6097-4-3 برای دیگر بارها، (UL, cUL, CSA ) استاندارد آمریکا و کانادا، IEC/EN 60950 ،VDE0805 ،IEC60335-1 – VDE0700-1 ،IEC 62314 و دارای تاییدیهی اتحادیهی اروپا ( CE ) |
| دارای گواهی | گواهینامه ISO9001 تولید با کیفیت بالا |
