مقاومت بار چیست و چگونه کار می کند؟
همانطور که گفته شد، مقاومت بار به مقاومت در یک مدار الکتریکی اشاره دارد که ناشی از وجود بارهای الکتریکی در آن است. برای درک بهتر، عملکرد مقاومت بار را می توان با ذکر یک مثال توضیح داد. فرض کنید یک مدار ساده با اجزای اصلی مانند باتری، سیم و لامپ را داریم. زمانی که جریان برق از سیم عبور می کند و رشته نازکی از تنگستن که (به عنوان مقاومت بار عمل می کند) در مسیر آن قرار گرفته، با کاهش جریان عبوری از رشته سیم، انرژی الکتریکی به نور و گرما تبدیل می شود و همین امر باعث روشن شدن لامپ می گردد. به عبارت ساده تر، مقاومت بار مانند یک فیلتر عمل کرده و باعث کاهش مقدار جریان عبوری می شود. در واقع مقاومت بار به عنوان یک عنصر الکتریکی عمل می کند که می تواند جریان الکتریکی در یک مدار را محدود نماید و معمولاً برحسب قانون اهم (Ω) اندازه گیری می شود. اگر به توضیحات بیشتری در رابطه با مفاهیم مقاومت و کاربرد های آن نیاز دارید، پیشنهاد می کنیم که مقاله “مقاومت چیست؟” را مطالعه فرمایید.
راد الکتریک، ارائه دهنده انواع مقاومت های صنعتی با برندهای معتبر مانند مقاومت هیت سینک دار آرکول Arcol انگلیس، مقاومت ترمز آلومینیومی تسلا Tesla آلمان، مقاومت سیمی او تی کا CCCp OTK روسیه، مقاومت سرامیکی اهمیت Ohmite آمریکا، مقاومت شنت جریان DC او تی کا OTK روسیه، مقاومت ترمز گلداستار GOLDSTAR کره، مقاومت رئوستا گلداستار GOLDSTAR کره، جعبه مقاومت گلداستار کره GOLDSTAR، مقاومت فلزی طلایی اهمیت Ohmite آمریکا، مقاومت متغیر تسلا Tesla آلمان و … اشاره نمود. پیشنهاد می کنیم، جهت مشاهده قیمت مقاومت، خازن، سلف با تخفیف های مناسب به فروشگاه آنلاین راد الکتریک مراجعه نمایید.

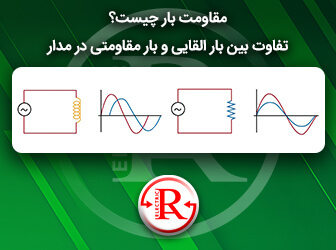

تفاوت بین بار القایی و بار مقاومتی در مدار
در مدار های الکتریکی، بار القایی و بار مقاومتی دو نوع بار الکتریکی متفاوت هستند که هر کدام ویژگی ها و رفتار خاص خود را دارند. در ادامه به تفاوت بین بار القایی و بار مقاومتی در مدار می پردازیم:
- تبدیل انرژی: بار مقاومتی در مدار انرژی الکتریکی را به گرما تبدیل می کند، مانند لامپ و بخاری برقی. بارهای القایی از سیم پیچ یا سلف (Inductor) تشکیل شده اند که انرژی الکتریکی را به صورت میدان مغناطیسی ذخیره می کند. بارهایی القایی معمولا در خازن ها و سلف ها مشاهده می شوند.
- رابطهٔ فاز بین ولتاژ و جریان: در بار مقاومتی، ولتاژ و جریان با یکدیگر هم فاز هستند، این موضوع به این معنی است که این دو مورد همزمان به بیشترین و کمترین مقدار خود می رسند. اما در بار القایی جریان نسبت به مقدار ولتاژ همواره 90 درجه تأخیر دارد.
- تأثیر بر مدار: بار مقاومتی یا مقاومت بار الکتریکی، تأثیر ساده ای بر مدار داشته و فقط جریان را محدود می کند. در حالی که بار القایی، تأثیر پیچیده تری بر مدار دارد و علاوه بر محدود کردن جریان، باعث ایجاد تأخیر فاز بین ولتاژ و جریان می شود.
- ضریب توان: در بار مقاومتی، ضریب توان برابر با 1 است، در صورتی که در بار القایی، ضریب توان کمتر از 1 و معمولاً بین 0 تا 1 می باشد.
شناخت بهتر تفاوت بین بار مقاومتی و بار القایی برای طراحی، تحلیل و عیب یابی مدارهای الکتریکی بسیار حائز اهمیت است. این دانش به مهندسان و تکنسین ها کمک می کند تا با انتخاب قطعات مناسب میزان عملکرد مدار را بهبود بخشند و همچنین از بروز مشکلات احتمالی جلوگیری نمایند. فروشگاه اینترنتی راد الکتریک به عنوان نماینده و توزیع کننده انواع مقاومت خازن سلف همراه با بهترین برندهای معتبر اروپایی و آسیایی در ایران است که تمامی محصولات خود را با کیفیت عالی به بازار عرضه می نماید.
کاربرد و عملکرد مقاومت بار
یکی از مفاهیم اصلی در مدارهای الکتریکی، مقاومت بار (Load Resistance) یا مقاومت بار الکتریکی است که نقش مهمی را در عملکرد صحیح و ایمن مدارها، ایفا می کند. درک عملکرد و کاربردهای آن، برای افرادی که با الکترونیک و مدارهای الکتریکی سر و کار دارد، بسیار لازم و ضروری است. مقاومت بار، همانطور که از نامش پیداست، در برابر عبور جریان الکتریکی مقاومت می کند و این مقاومت، باعث کاهش جریان عبوری از مدار می شود. محاسبه مقدار مقاومت بار در مدار، توسط قانون اهم (V = I * R) امکان پذیر می باشد. در قانون اهم، V نمایانگر ولتاژ (Voltage) و I جریان (Current) و R مقاومت (Resistance) را نشان می دهد. مقاومت بار (Load Resistance) در سیستم های الکتریکی کاربردهای متعددی دارد که می توان به استفاده از آن در شبیه سازی بارهای مختلف (مثل موتورها یا لامپ ها) ، تست و آزمایش های الکتریکی، مدار های توزیع برق جهت تامین انرژی، تنظیم جریان و ولتاژ مدار، حفاظت از مدار و …. نام برد.
انواع بارهای الکتریکی
بارهای الکتریکی در مدار براساس چگونگی واکنش بار به جریان و ولتاژ و نحوه ی ذخیره و مصرف انرژی الکتریکی به چند دسته اصلی و رایج تقسیم می شوند که عبارتند از :
- بارمقاومتی (Resistive Loads): در این نوع بار، انرژی الکتریکی مستقیماً به گرما تبدیل می شود و جریان و ولتاژ هم فاز هستند و ضریب توان (Power Factor) برابر با 1 است. مثل لامپ های رشته ای، بخاری های برقی، اتو، توستر، و المنت های گرمایشی
- بار القایی (Inductive Load): در این دسته از بار، انرژی الکتریکی را به صورت میدان مغناطیسی ذخیره می کندو جریان نسبت به ولتاژ تأخیر دارد. مانند موتورهای الکتریکی، ترانسفورماتور ها، رله ها، چوک ها، و سیم پیچ ها
- بار خازنی (Capacitive Load): این نوع بار، انرژی الکتریکی را به صورت میدان الکتریکی ذخیره می کند، ضریب توان کمتر از 1 و معمولاً بین 0 تا 1 است و حداکثر جریان قبل از حداکثر ولتاژ رخ می دهد. مانند خازن ها، مدارهای تنظیم فرکانس و برخی مدارهای الکترونیکی.
بارهای القایی و خازنی، برخلاف بارهای مقاومتی، بخشی از انرژی را ذخیره و سپس به مدار باز می گردانند و همین تبادل انرژی، باعث ایجاد اختلاف فاز بین ولتاژ و جریان می گردد.
خواهشمند است برای خرید انواع مقاومت با بهترین کیفیت و قیمت ارزان تنها کافی است که با شماره تلفن درج شده در قسمت زیر با کارشناسان مجرب ما جهت دریافت مشاوره رایگان تماس حاصل فرمایید.
نقش مقاومت بار در مدارهای الکتریکی
با توجه به اهمیت بسیار بالای مقاومت بار در مدار الکتریکی می توان نقش مقاومت بار در مدار را به یک ترمز تشبیه نمود که با عملکرد به موقع آن از عبور جریان بیش از حد جلوگیری می کند. به طور خلاصه، مقاومت بار در مدارهای الکتریکی به عنوان یکی از ملزومات اساسی و بسیار مهم شناخته می شود، که به درک بهتر عملکرد و تحلیل مدارها کمک می کند. در واقع نقش مقاومت بار در مدار الکتریکی شامل مصرف و تبدیل انرژی، تنظیم جریان و ولتاژ، تحلیل و شبیه سازی مدار، سنجش و ارزیابی عملکرد، تأمین پایداری و ایمنی مدار می باشد. مقاومت بار در بسیاری از دستگاه های روزمره مانند کامپیوتر، تلفن همراه، تلویزیون، ماشین لباسشویی، یخچال و… کاربرد گسترده ای دارد.
تاثیر مقاومت بار بر کارایی و پایداری مدارها
مقاومت بار (Load Resistance) تأثیر بسیار مهمی بر کارایی و پایداری مدارهای الکتریکی دارد. انتخاب و طراحی مناسب این مقاومت بار الکتریکی، می تواند تأثیرات قابل توجهی بر عملکرد کلی سیستم داشته باشد. بنابراین، انتقال و اتلاف توان و تطبیق امپدانس بین منبع و بار در مدارهای AC تأثیر بسزایی بر کارایی مقاومت در مدارهای الکتریکی داشته و همچنین نوسانات ولتاژ و جریان، حفاظت از قطعات، حساسیت به تغییرات کوچک در مقاومت بار، پاسخ فرکانسی از جمله عواملی هستند که بر پایداری مقاوت بار در مدار تاثیر گذار است. انتخاب صحیح آن برای بهبود کارایی، جلوگیری از نوسانات و حفاظت از قطعات امری حیاتی محسوب می شود.
بار القایی چیست؟
بار القایی (Inductive Load) به بارهایی گفته می شود که از میدان مغناطیسی برای انجام کار استفاده می کنند. این نوع بارها معمولا در سلف ها و خازن ها مشاهده می شوند. در واقع عملکرد بار القایی، ذخیره یا آزاد سازی انرژی را در میدان های مغناطیسی انجام می دهند و جریان نسبت به ولتاژ تأخیر دارد. ضریب توان در بارهای القایی کمتر 1 و معمولاً بین 0 تا 1 می باشد. بار القایی نسبت به فرکانس بسیار حساس هستند و رفتار آن ها براساس تغییرات فرکانس جریانات الکتریکی متفاوت است. به همین دلیل از این نوع بار الکتریکی عمدتا برای کاربردهای خاصی مانند فیلترها و نوسان سازها بسیار مفید هستند و در موتورهای الکتریکی، ترانسفورماتور ها، رله ها، چوک ها، و سیم پیچ ها کاربرد دارند.
کاربرد بار القایی و بار مقاومتی در مدارهای الکتریکی
- بار مقاومتی
ساده ترین نوع بار الکتریکی، بار مقاومتی است که در آن انرژی الکتریکی مستقیماً به گرما تبدیل می شود. از مشخصه اصلی بار مقاومتی این است که ولتاژ و جریان در آن ها هم فاز هستند، یعنی حداکثر و حداقل ولتاژ و جریان همزمان رخ می دهند. از کاربرد بار مقاومتی در مدار های الکتریکی را می توان به گرمایشی مانند بخاری برقی، اتو، توستر، آبگرمکن برقی و المنت‌های گرمایشی صنعتی، روشنایی مانند لامپ های رشته ای اشاره نمود.
- بار القایی
بارهای القایی از سیم پیچ یا سلف تشکیل شده اند و انرژی را با ایجاد میدان مغناطیسی ذخیره می کنند. از مشخصه اصلی بار القایی این است که جریان نسبت به ولتاژ تأخیر دارد که این تأخیر به دلیل خاصیت سلف (سیم پیچ ها) در برابر تغییرات جریان است. کاربردهای بار القایی می توان به موتور های الکتریکی، ترانسفورماتور ها، رله ها، کنتاکتور ها و چوک ها و … اشاره نمود.
مقایسه مقاومت بار با سایر مقاومت ها از نظر نقش و کاربرد
در بخش مباحث بالا به تعریف از “مقاومت بار چیست؟” پرداختیم. حال می خواهیم در مورد مقایسه مقاومت بار با دیگر انواع مقاومت ها از نظر نقش و کاربرد صحبت کنیم. نقش اصلی مقاومت بار را می توان به تبدیل مستقیم انرژی الکتریکی به گرما اشاره نمود. در حالی که سایر مقاومت ها وظیفه محدود کردن جریان، تنظیم جریان، حفاظت یا تقسیم ولتاژ را بر عهده دارند. کاربرد مقاومت بار معمولا برای تحلیل و شبیه سازی مدار در سیستم های الکتریکی و تست و ارزیابی آن در مدار به کار می رود. در صورتی که سایر مقاومت ها، در مدار های تقسیم ولتاژ و حفاظت از مدار برای جلوگیری از افزایش غیر مجاز جریان مورد استفاده قرار می گیرد. از دیگر ویژگی مقاومت بار، تأثیر مستقیم بر عملکرد مدار (جریان و ولتاژ در شبکه) دارد و انتخاب درست، مقاومت بار الکتریکی برای بهینه سازی عملکرد سیستم های الکتریکی، بسیار ضروری است.
مقدار مقاومت بار در مدار چگونه محاسبه می شود؟
همانطور که در مباحث بالا اشاره شد، مقدار مقاومت بار در مدار برحسب قانون اهم محاسبه می شود. قانون اهم از جمله قوانین پایه ای در حوزه های مهندسی برق و الکترونیک است که رابطه بین ولتاژ (V)، جریان (I) و مقاومت (R) را در یک مدار الکتریکی بیان می کند.
بررسی قانون اهم
- محاسبه ولتاژ برحسب ولت: V=I*R
- محاسبه جریان برحسب آمپر : I=V/R
- محاسبه مقاومت برحسب اهم : R= V/I
چرا مقاومت بار در مدارهای الکتریکی اهمیت دارد؟
همانطور که پیش تر اشاره شد، مقاومت بار در مدارهای الکتریکی نقشی حیاتی ایفا می کند. اصلی ترین وظیفه مقاومت بار در یک مدار، مصرف انرژی الکتریکی و تبدیل آن به شکل های دیگر انرژی مانند گرما، نور و … و کنترل جریان الکتریکی با توجه به قانون اهم می باشد. انتخاب مناسب مقاومت بار به پایداری و عملکرد صحیح مدار کمک می کند. در واقع مقاومت بار، به عنوان یکی از اجزای حیاتی و ضروری در عملکرد مدارهای الکتریکی، کنترل و مدیریت جریان به شمار می رود. بدون وجود مقاومت بار، عملکرد و بازدهی بسیاری از تجهیزات الکتریکی دچار اختلال شده و احتمال آسیب به قطعات حساس آن ها افزایش می یابد. بنابراین، درک مفهوم و نقش مقاومت بار برای آن دسته از افرادی که با الکترونیک و مهندسی برق سر و کار دارد، بسیار اهمیت دارد.
خواهشمند است برای خرید انواع مقاومت با بهترین کیفیت و قیمت ارزان تنها کافی است که با شماره تلفن درج شده در قسمت زیر با کارشناسان مجرب ما جهت دریافت مشاوره رایگان تماس حاصل فرمایید.
تأثیر مقاومت بار بر ولتاژ و جریان در مدار
مقاومت بار در یک مدار الکتریکی تأثیرات متعددی بر ولتاژ و جریان دارد که شامل :
- تعادل ولتاژ
افزایش مقدار مقاومت بار، منجر به افت ولتاژ دو سر بار الکتریکی در مدار می شود. هرچه میزان مقاومت بار بیشتر باشد، ولتاژ کمتری به آن اختصاص می یابد.
- جریان مدار
طبق قانون اهم (V = I * R)، در مداری که ولتاژ ثابت باشد، افزایش مقاومت بار منجر به کاهش جریان عبوری از مدار خواهد شد. به بیان دیگر، بین مقاومت بار و جریان الکتریکی در چنین شرایطی، رابطه ای معکوس برقرار است. یعنی هرچه مقاومت بار بیشتر شود، جریان کمتری از مدار عبور خواهد کرد.
- تأثیر بر توان
میزان توان مصرفی (P = V * I) تابعی از تغییرات ولتاژ و جریان الکتریکی است. اگر مقاومت بار افزایش یابد و جریان کاهش یابد، ممکن است کل توان مصرفی در مدار تغییر پیدا کند.
- استفاده در طراحی مدار
مهندسین در طراحی مدارها از مقاومت بار برای کنترل جریان و ولتاژ استفاده می کند.
مقاومت بار در مدار AC و DC
مقاومت بار در مدارهای AC (جریان متناوب) و DC (جریان مستقیم) نقش اساسی دارد، اما تأثیر آن در این دو نوع مدار کمی متفاوت است
1. مقاومت بار در مدار DC
در مدار های DC، بین ولتاژ (V)، جریان (I) و مقاومت (R) توسط قانون اُهم، رابطه مستقیم دارد. این قانون نشان می دهد، که در یک ولتاژ ثابت، افزایش مقاومت بار باعث کاهش جریان شده و کاهش مقاومت بار باعث افزایش جریان می شود. به عبارت دیگر، مقاومت بار به طور خطی بر جریان تأثیر گذار است.
2. مقاومت بار در مدار AC
در مدارهای AC، علاوه بر مقاومت (R)، عناصر دیگری مانند اندوکتانس (L) و خازن (C) نیز بر جریان تأثیر می گذارند که به مجموع این عوامل، امپدانس (Z) گفته می شود. امپدانس، مشابه مقاومت در مدارهای DC، میزان مخالفت مدار در برابر عبور جریان AC را نشان می دهد. رابطه بین ولتاژ (V)، جریان (I) و امپدانس (Z) در مدارهای AC به صورت رابطه V = I × Z می باشد.
کاربرد مقاومت بار در سیستم های قدرت و توزیع
در سیستم های قدرت میزان مقاومت بار مدار، به صورت دقیق برنامه ریزی شده تا بارها با توان الکتریکی مشخصی از منبع تامین شوند. به وسیله مدیریت صحیح بار، کاربر می تواند از اتلاف انرژی جلوگیری کرده و همین امر باعث کارایی چندین برابری سیستم شود. اما کاربرد های اصلی مقاومت بار در سیستم های قدرت و توزیع به شرح زیر است:
- کاهش تلفات انرژی: با دارا بودن مقاومت بار، می توان از اتلاف انرژی تا حداقل الامکان جلوگیری نمود و اثرات گرما را تا حد چشم گیری کاهش داد.
- مدل سازی بارها در تحلیل سیستم قدرت: در تحلیل سیستم های قدرت، انواع مختلف بارها (مانند مصارف خانگی، واحدهای صنعتی، مراکز تجاری و غیره) به صورت مدارهای معادل شامل مقاومت (R)، اندوکتانس (L) و خازن (C) مدل سازی می شوند. مقاومت بار، مؤلفه توان اکتیو یا حقیقی مصرفی را نشان می‌دهد که به شکل گرما، نور یا کار مکانیکی تبدیل می شود. افزون بر این، تغییرات مقاومت بار می تواند به طور مستقیم بر پایداری ولتاژ در شبکه تأثیر بگذارد.
- تست و راه اندازی تجهیزات: به منظور ارزیابی و بررسی عملکرد ژنراتورها و ترانسفورماتورها در شرایط مختلف بار، از بانک های بار مقاومتی استفاده می شود. این آزمایش ها شامل بررسی توان خروجی، راندمان، تنظیم ولتاژ و فرکانس تحت بارهای گوناگون را در بر می گیرد.
- حفاظت از سیستم قدرت: در صورت بروز خطا در سیستم های قدرت مانند اتصال کوتاه، جریان بسیار زیادی در مدار جاری می شود که ممکن است آسیب های جدی به تجهیزات از جمله ژنراتورها، ترانسفورماتور ها، کابل ها و کلید ها وارد نماید. بنابراین با محدود کردن جریان خطا، عملکرد سیستم های حفاظتی مانند رله ها و فیوزها بهبود می یابد.
- تنظیم ولتاژ: در شرایطی که مقدار نوسان مدار از حد غیر معمول بالاتر می رود ، با کمک مقاومت بار، ولتاژ در سطح پایدار باقی می ماند. بنابراین توان اکتیو و راکتیو به شیوه ای درست مدیریت می شود.
بنابراین می توان نتیجه گرفت که با مدیریت صحیح مقاومت بار، کارایی بهینه سیستم ها و حفاظت درست تجهیزات موجب کاهش تلفات انرژی خواهد شد. این امر، تأثیرات بسزایی بر کیفیت توان و عملکرد جامع شبکه های توزیع برق بر جای می گذارد. به طور کلی، بهره مندی از مقاومت بار در سیستم های قدرت و تشخیص به موقع نیازهای آن، از اهمیت بسیار بالایی برخوردار است. تکنسین ها و مهندسین فعال در این حوزه با توجه به نقش و کاربرد مقاومت بار در این زمینه، باید در طراحی و مدیریت این سیستم ها کوشا باشند.
کلام آخر
مقاومت بار الکتریکی به عنوان یکی از مفاهیم اصلی در صنعت برق و الکترونیک محسوب می شود. به زبان ساده تر، در لحظه ای که جریان الکتریکی قصد عبور از مداری را داشته باشد با مقاومت هایی رو به رو خواهد شد. این مقاومت ها می توانند به شکل اجزای الکتریکی (مانند مقاومت ها) یا به صورت کلی در خود مدار وجود داشته باشند که بر میزان جریان عبوری و ولتاژ، در نقاط مختلف یک مدار تاثیر گذار خواهند بود. با انتخاب یک مقاومت بار مناسب می توان، عملکرد کلی یک مدار الکتریکی را بهینه کرده و از آن در کاربرد های مختلف استفاده نمود. در یک جمع بندی کلی، مقاومت بار نقش بسیار مهم و تعیین کننده ای در عملکرد مدار های الکتریکی ایفا می کند و کارکرد اصلی آن، کاهش و تنظیم میزان جریان عبوری است.
