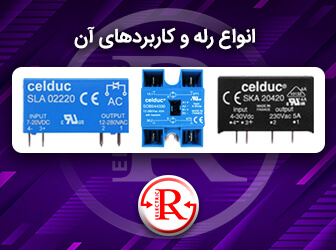

انواع رله و کاربردهای آن

انواع رله
5/5 - (3 امتیاز)

مقدمه

رله (Relay) در واقع یک کلید الکتریکی است که برای قطع و وصل کردن جریان الکتریکی در مدارات به کار می رود. اساس کار رله الکتریکی شبیه به کنتاکتور است که برای کنترل جریان برق در یک مدار استفاده می شود. انواع مختلفی از رله وجود دارند که از جمله انواع رله الکتریکی را می توان به رله اس اس آر SSR یا رله حالت جامد، رله مغناطیسی، رله کنترل ولتاژ، رله حرارتی، رله کنترل فاز، رله زمانی، رله کنترل جریان، رله الکترومکانیکی، رله کنترل سطح مایعات و … اشاره نمود. در صورتی که قصد آشنایی با قطعات الکترونیکی را دارید، بهتر است با انواع رله و کاربرد های آن آشنا شوید. انواع رله در تابلو برق صنعتی از مهمترین قطعات الکتریکی هستند که در ساخت انواع تابلو برق و وسایل الکتریکی کاربرد دارند و استفاده از رله های الکترونیکی در سیستم‌ های کنترل روشنایی، پمپ آب، ماشین لباسشویی، ماشین ظرفشویی، پکیج و شوفاژ، تابلو های برق، آلارم ها و آژیرها، راه ‌اندازی فن‌ های کم‌ مصرف، چراغ تبلیغاتی، کنترل ترافیک، مخابرات، فرآیندهای حفاظتی سیستم های برق و … به کار می رود.

برای خرید انواع رله با کیفیت بالا و قیمت مناسب بهتر است که با ویژگی ها و مشخصات فنی آن آشنایی کافی داشته باشید. برای دریافت قیمت و خرید بهترین انواع رله SSR برند معتبر و شناخته شده مانند سلدوک فرانسه Celduc، کروزت فرانسه Crouzet و کرایدوم مکزیک Crydom تنها کافی است که با کارشناسان بخش فروش راد الکتریک تماس گرفته و از آنان راهنمایی و مشاوره بگیرید. همکاران ما همواره آماده پاسخگویی به سوالات شما دوستان عزیز در تمام ساعات روز هستند. در این مقاله می خواهیم به بررسی انواع رله و نحوه عملکرد آنها بپردازیم.

انواع رله

برای آشنایی بهتر با انواع رله بهتر است که بدانید در اصل رله چیست و مهمترین کاربرد های آن کدام است؟. رله ‌در سیستم‌ های برق قدرت، نقش مهمی را در حفاظت و کنترل سیستم ‌های الکتریکی ایفا می کند. انواع مختلفی از رله های الکتریکی وجود دارند که براساس نوع عملکرد، ساختار، کاربرد و سایر ویژگی ‌ها دسته بندی شده اند. در اینجا به برخی از رایج ‌ترین انواع رله‌ الکتریکی اشاره شده است :

1. رله الکترونیکی SSR یا حالت جامد

رله اس اس آر SSR یا رله حالت جامد (Solid State Relay) یک نوع رله الکتریکی است که بر خلاف رله های الکترو مکانیکی برای قطع و وصل جریان الکتریکی در مدار از قطعات نیمه‌ هادی مانند تریستور، تریاک یا ترانزیستور استفاده می کند. این نوع رله SSR به دلیل عدم وجود قطعات متحرک از عمر طولانی و سرعت سوئیچینگ بالایی برخوردارند و عملکرد رله الکترونیکی SSR بسیار بی صدا و سریع تر از کنتاکت های مکانیکی می باشد. رله جامد یا SSR نسبت به رله های مکانیکی از نظر کیفیت و طول عمر عملکرد بهتری دارند. رله SSR سلدوک Celduc، رله الکترونیکی SSR کروزت Crouzet و رله اس اس آر کرایدوم Crydom از بهترین رله های الکتریکی هستند که توسط راد الکتریک که تنها نماینده انحصاری برندهای اروپایی و آسیایی در ایران است، عرضه می گردد. رله اس اس آر SSR سلدوک براساس ولتاژ ورودی و خروجی شامل رله اس اس آر تک فاز، رله الکترونیکی SSR دو فاز، رله SSR سه فاز می باشد.





اس اس ار، رله حالت جامد





2. رله‌ الکترومکانیکی

این نوع رله ها از یک یا چند سوئیچ مکانیکی و یک سیم کشی تشکیل شده که برای باز و بسته کردن یک یا چند اتصال از طریق یک آهنربای مغناطیسی استفاده می کند. در واقع سوئیچ ها یا کنتاکت ها در داخل رله به حرکت در آمده و باعث تغییر اتصالات الکتریکی در مدار می شود.





رله‌ الکترومکانیکی، رله emr





3. رله حرارتی (بی متال)

از مهمترین انواع رله در قطعات الکتریکی که برای حفاظت از موتور های الکتریکی در برابر اضافه بار و گرمای بیش از حد استفاده می شود، رله حرارتی (بی متال) می باشد. در ساختار رله‌ های حرارتی از دو فلز با ضریب انبساط طولی متفاوت استفاده شده است.

4. رله‌ حفاظتی (Protective Relays)

رله حفاظتی یکی از پرکاربرد ترین انواع رله است که استفاده از آن به منظور تشخیص و جلوگیری از وقوع خطرات در سیستم های برقی به کار می رود. این نوع رله ها به صورت خودکار و سریع به شناسایی و تشخیص خطاهای برقی می پردازد.

5. رله تایمر ( زمانی )

رله زمانی یا رله تایمر از پرکاربرد ترین انواع رله های الکتریکی است که همانند سایر رله ها وظیفه کنترل جریان الکتریکی را برعهده دارد ولی با این تفاوت که عمل قطع و وصل را در مدار الکتریکی به صورت اتوماتیک و بر پایه زمان انجام می دهد.



خواهشمند است برای استعلام قیمت رله سلدوک Celduc و جهت دریافت مشاوره رایگان با کارشناسان مجرب ما در بخش فروش راد الکتریک تماس حاصل فرمایید.

  تلفن تماس : 02136614690        موبایل :  09123118834



رله چیست ؟

رله Relay یک قطعه الکترو مکانیکی است که تحت کنترل سایر مدارات الکتریکی، قطع و وصل کردن جریان الکتریکی در مدار را کنترل می کند. از رله های الکتریکی در مدارات فرمان استفاده می شود و در اکثر دستگاه های برقی رله ها به عنوان کنترل کننده جریان الکتریکی در مدارات به شمار می روند. رله (Relay) از مهمترین قطعات الکتریکی است که در ساخت انواع تابلو برق صنعتی و نجهیزات صنعتی کاربرد دارد. رله‌ ها با وجود ظاهری ساده ای که دارند، نقش حیاتی را در دنیای برق و صنعت ایفا می ‌کنند و استفاده از آن در سیستم‌ های کنترل روشنایی، ماشین لباسشویی، ماشین ظرفشویی، پمپ آب، پکیج و شوفاژ، چراغ تبلیغاتی، آلارم ها و آژیرها، تابلوهای برق، راه ‌اندازی فن‌ های کم‌ مصرف، فرآیندهای حفاظتی سیستم های برق، کنترل ترافیک، مخابرات و … به کار می رود.

برای خرید انواع رله با قیمت مناسب، بهتر است که از فروشگاه راد الکتریک که یکی از بهترین نمایندگی رله سلدوک فرانسه Celduc، رله اس اس آر کروزت فرانسه Crouzet و رله الکترونیکی SSR کرایدوم مکزیک Crydom در بازار ایران است، تهیه و خریداری نمائید. راد الکتریک از بزرگترین توزیع کنندگان و نمایندگی فروش رله الکترونیکی SSR سلداک Celduc در بازار تهران است که مناسب ترین قیمت رله SSR را همراه با کیفیت عالی به کارخانجات سراسر ایران از جمله شهرستان های زیر ارسال می دارد :

  • نمایندگی فروش رله جامد SSR در استان کردستان (شهرستان سنندج)
  • نمایندگی فروش انواع رله های الکترونیکی در استان کرمان (شهرستان کرمان)
  • نمایندگی فروش رله الکترونیکی سه فاز در استان کرمانشاه (شهرستان کرمانشاه)
  • نمایندگی فروش رله مینیاتوری در استان کهکیلویه و بویراحمد (شهرستان یاسوج)
  • نمایندگی فروش رله اس اس آر تکفاز سلدوک در استان هرمزگان (شهرستان بندرعباس)
  • نمایندگی فروش رله الکترونیکی SSR در استان گلستان (شهرستان گرگان)
  • نمایندگی فروش انواع رله در استان گیلان (شهرستان رشت)
  •  نمایندگی اس اس ار سلدوک در استان لرستان (شهرستان خرم آباد)
  • نمایندگی celduc SSR سلداک در استان مازندران (شهرستان ساری)
  • نمایندگی فروش رله اس اس آر SSR سه فاز در استان مرکزی (شهرستان اراک)
  • نمایندگی فروش رله الکترونیکی اس اس آر در استان همدان (شهرستان همدان)
  • نمایندگی فروش رله SSR در استان یزد (شهرستان یزد)
  • نمایندگی فروش رله اس اس آر در استان آذربایجان شرقی (شهرستان تبریز)
  • نمایندگی فروش رله اس اس ار تکفاز در استان آذربایجان غربی (شهرستان ارومیه)
  • نمایندگی فروش انواع SSR در استان اردبیل (شهرستان اردبیل)
  • نمایندگی فروش رله اس اس ار سه فاز در استان اصفهان (شهرستان اصفهان)
  • نمایندگی فروش اس اس ار سه فاز در استان البرز (شهرستان کرج)
  • نمایندگی فروش اس اس آر CELDUC در استان ایلام (شهرستان ایلام)
  • نمایندگی فروش رله الکترونیکی در استان تهران (شهرستان تهران)
  • نمایندگی فروش رله حالت جامد در استان زنجان (شهرستان زنجان)
  • نمایندگی فروش اس اس آر تک فاز در استان سمنان (شهرستان سمنان)
  • نمایندگی فروش SSR تک فاز در استان سیستان و بلوچستان (شهرستان زاهدان)
  • نمایندگی فروش رله الکترونیکی سه فاز در استان چهارمحال و بختیاری (شهرستان شهرکرد)
  • نمایندگی فروش اس اس آر 50 آمپر در استان خراسان جنوبی (شهرستان بیرجند)
  • نمایندگی فروش رله جامد DC در استان خراسان شمالی (شهرستان بجنورد)
  • نمایندگی فروش رله اس اس ار SSR در استان خراسان رضوی (شهرستان مشهد)
  • نمایندگی فروش رله SSR (Solid State Relay) در استان خوزستان (شهرستان اهواز)
  • نمایندگی فروش SSR سه فاز در استان فارس (شهرستان شیراز)
  • نمایندگی فروش SSR سلدوک در استان قزوین (شهرستان قزوین)
  • نمایندگی فروش کنتاکتور حالت جامد در استان قم (شهرستان قم)
حتما بخوانید:  رله چیست؟ چگونه کار میکند؟





رله چیست،انواع رله





طرز کار رله

رله ها یک سوئیچ الکتریکی هستند که عملکرد آن در مدارات الکتریکی مانند یک کلید ساده عمل می کند ولی با این تفاوت که باز و بسته شدن آن در مدارات الکتریکی به وسیله سیگنال های الکتریکی کوچک انجام می شود. برای اینکه رله (Relay) بتواند کار کند به سه جز اساسی مانند سیم پیچ، فنر و کنتاکت نیاز دارد. طرز کار رله به این صورت است که با وارد شدن ولتاژ یا سیگنال های الکتریکی جریانی از آن عبور می کند. این جریان یک میدان مغناطیسی قدرتمندی را در اطراف سیم پیچ مسی ایجاد می کند که با جذب هسته به سمت خود، باعث متحرک شدن کنتاکت‌ های رله شده و در نهایت می تواند باعث قطع یا وصل شدن جریان الکتریکی در مدار شود. رله هایی با برند سلدوک Celduc، کروزت Crouzet و کرایدوم Crydom جزو برندهای شناخته شده و معروف در بازار هستند که براساس دو نوع ولتاژ کاری AC و DC تقسیم شده اند. رله ها در بسیاری از کاربرد های صنعتی و خانگی مانند کنترل موتور ها، روشنایی و تجهیزات الکترونیکی به عنوان بخشی از سیستم‌ های حفاظتی عمل می کنند که در صورت بروز شرایط غیر عادی مانند اضافه بار یا اتصال کوتاه، مدار را قطع کرده تا از آسیب رساندن به تجهیزات جلوگیری شود.





کار رله اس اس ار، کار رله حالت جامد





کاربرد رله

کاربرد رله‌ های الکتریکی بسیار گسترده است که استفاده از آن در صنایع و تجهیزات مختلف، نقش مهمی را ایفا می ‌کند. اهمیت و کاربرد رله الکتریکی را می توان به کنترل، حفاظت و ایزوله کردن آن در مدار اشاره نمود. از رایج ترین کاربرد رله در صنایع مختلف را می توان به موارد ذیل نام برد:

  • صنعت : رله ها در صنایع مختلف مانند سیمان، فولاد، نساجی، نفت و گاز و … برای کنترل و محافظت از تجهیزات الکتریکی و ماشین آلات سنگین کاربرد دارد.
  • وسایل نقلیه : کاربرد رله‌ های الکتریکی در سیستم برق خودرو، موتورسیکلت و سایر وسایل نقلیه برای کنترل و محفاظت از اجزای الکتریکی مانند چراغ ها، برف پاک کن ها و سیستم استارت استفاده می شود.
  • ساختمان : رله ها در سیستم های روشنایی، تهویه مطبوع و آسانسور برای کنترل و حفاظت از تجهیزات الکتریکی ساختمان ها کاربرد دارند.
  • لوازم خانگی : کاربرد رله های الکتریکی در لوازم خانگی مانند یخچال، ماشین لباسشویی و تلویزیون برای کنترل و حفاظت از اجزای الکتریکی استفاده می شوند.
  • صنعت پزشکی : رله ها در تجهیزات پزشکی مانند دستگاه های دیالیز، دستگاه های تنفس مصنوعی و مانیتورهای قلبی برای کنترل و حفاظت از اجزای الکتریکی کاربرد دارند.
  • تابلو برق : کاربرد رله در تابلو برق برای محافظت از تجهیزات الکتریکی در برابر اتصال کوتاه، اضافه بار، افت ولتاژ، روشن و خاموش کردن موتورها، پمپ‌ ها و تقویت سیگنال‌ های کنترلی یا ایزوله کردن بخش‌ های مختلف مدار استفاده می شود.



خواهشمند است برای استعلام قیمت رله سلدوک Celduc و جهت دریافت مشاوره رایگان با کارشناسان مجرب ما در بخش فروش راد الکتریک تماس حاصل فرمایید.

  تلفن تماس : 02136614690        موبایل :  09123118834



معرفی بهترین برندهای رله در راد الکتریک

  • Celduc سلدوک : این برند فرانسوی یکی از معروف ترین برند های رله SSR یا رله حالت جامد در جهان است که به دلیل کیفیت و قابلیت اطمینان بالا شناخته شده اند.
  • Crouzet کروزت : کروزت هم مانند سلدوک Celduc، یک برند فرانسوی است که تولید کننده رله SSR و قطعات الکترونیکی می باشد.
  • Crydom کرایدوم : یکی از قدیمی‌ ترین برند های SSR در کشور مکزیک است که به دلیل کیفیت بالا و قیمت مناسب شناخته شده ‌اند.

انواع رله در تابلو برق

  • رله‌ کنترل بار یا رله کنترل جریان
  • رله‌ کنترل فاز (حفاظتی)
  • رله حرارتی یا بی متال
  • رله مغناطیسی
  • رله‌ زمانی (تایمر)
  • رله صنعتی
  • رله قدرت یا آمپر بالا
  • رله SSR یا رله حالت جامد
  • رله کنترل ولتاژ
  • رله چپ گرد و راست گرد

رله حرارتی چیست؟

رله حرارتی یا بی متال یکی از پر کاربرد ترین انواع رله به شمار می رود. رله حرارتی به عنوان یکی از بهترین رله هایی است که برای حفاظت از اضافه بار و گرمای بیش از حد در موتور های الکتریکی مورد استفاده قرار می گیرد. مهمترین وظیفه رله حرارتی یا بی متال این است که از موتور های الکتریکی در برابر اضافه بار محافظت می کند. به بیان دیگر می توان گفت که رله حرارتی بی متال از گرم شدن بیش از حد موتور الکتریکی نیز جلوگیری می کند.

رله‌ کنترل بار یا رله کنترل جریان

نوع دیگری از رله های الکتریکی، رله کنترل جریان یا رله کنترل بار است که می تواند جایگزین مناسب و مطمئنی برای رله بی متال باشد، زیرا از سرعت و دقت بالایی برخوردار می باشد. رله کنترل بار یا رله کنترل جریان در واقع یکی از پر کاربرد ترین رله ها در تابلو برق صنعتی است که می تواند از تجهیزات داخل تابلو برق در برابر اضافه بار محافظت نماید. یعنی در صورت ایجاد جریان اضافه، جریان مدار را قطع می کند. عملکرد این رله کنترل بار برخلاف رله بی متال به صورت الکترونیکی بوده و از عمر طولانی برخوردار می باشد و در تمامی شرایط بدون تاثیر گذاری دمای محیط، دقیق و مطمئن عمل می کند. از مشخصه های رله کنترل جریان یا رله کنترل بار را می توان به قابلیت تنظیم جریان و تنظیم تاخیر در قطع، مجهز به تایمر تاخیر در وصل، نمایش دھنده ی حالت خط قبل از قطع خروجی، دارای دو حالت عملکرد قفل شونده و اتوماتیک و … می باشد. نوع دیجیتال رله کنترل بار شامل نمایشگر جریان، نشانگر خطا و نشانگر اضافه ‌بار می باشد.

رله کنترل فاز چیست؟

کنترل فاز یا رله کنترل فاز یکی از تجهیزات حفاظتی و کنترلی مورد استفاده در تابلو برق صنعتی است که کاربرد آن برای حفاظت و کنترل سیستم های الکتریکی سه فاز در برابر نوسانات ولتاژ، قطع فاز و عدم تعادل فاز می باشد. نقش اصلی رله کنترل فاز، کنترل توالی فاز است که با بررسی توالی صحیح فازها در سیستم ‌های الکتریکی سه‌ فاز ، برق را قطع می ‌کند.

0 تا 100 رله کنترل فاز تک ‌فاز و سه ‌فاز

رله کنترل فاز از پر کاربرد ترین تجهیزات حفاظتی است که از آن برای حفاظت موتور های الکتریکی در برابر تغییر توالی فازها، قطع بودن یک یا دو فاز، عدم تقارن ولتاژ سه فاز و کاهش و افزایش ولتاژ استفاده می شود. رله کنترل فاز دارای انواع مختلفی است که می توان به رله کنترل فاز تک فاز یا رله کنترل فاز سه فاز اشاره نمود. کاربرد رله کنترل فاز تک فاز برای تجهیزاتی که با ولتاژ 220 ولت کار می کنند، مناسب است و رله کنترل سه فاز برای سیستم های سه فاز که با ولتاژ 380 ولت کار می کند، ایده ال می باشد. هنگام انتخاب و خرید رله کنترل فاز حتما از راد الکتریک که تنها نماینده انحصاری رله SSR Celduc سلدوک فرانسه،SSR Crouzet کروزت فرانسه و SSR Crydom کرایدوم مکزیک در بازار ایزان است، خریداری نمایید. زیرا محصولات ارائه شده توسط شرکت راد الکتریک، دارای اصالت و کیفیت کالا و استاندارد های بین الملل می باشد.



خواهشمند است برای استعلام قیمت رله سلدوک Celduc و جهت دریافت مشاوره رایگان با کارشناسان مجرب ما در بخش فروش راد الکتریک تماس حاصل فرمایید.

  تلفن تماس : 02136614690        موبایل :  09123118834



کاربرد رله در تابلو برق صنعتی

در تابلو برق های صنعتی بخش های مختلفی وجود دارند که یکی از آن ها رله ها می باشند. رله در تابلو برق و مصارف صنعتی دو کاربرد دارد، اولین کاربرد رله ها در تابلو برق ایزوله کردن الکتریکی و دومین کاربرد آن افزایش توان خروجی می باشد. از مهمترین کاربرد های رله های الکتریکی در بالا بردن توان خروجی انواع PLC و سایر تجهیزات داخل تابلو برق می باشد. رله های داخل تابلو برق به دو صورت قابل اتصال هستند، یکی به صورت تکی بر روی ترمینال های تابلو برق نصب می گردد و دیگری به صورت برد رله در سمت راست سوکت ریلی
مورد استفاده قرار می گیرد که تعداد آن ها معمولاً 2، 4، 8 و… می باشد.







رله در تابلو برق صنعتی





نقش رله کنترل فاز در تابلو برق

اختلالات ولتاژ، یکی از مهمترین عواملی است که در سوختن و آسیب رساندن به تجهیزات الکتریکی نقش اساسی را ایفا می کند. نوسان های بیش از حد و کم و زیاد شدن ولتاژ، دو فاز شدن و … از جمله مشکلاتی هستند که در شبکه های برق ممکن است اتفاق بیافتد و عملکرد تجهیزات الکتریکی را مختل نماید. قطعه ای که در تابلو برق بسیار حائز اهمیت است، رله کنترل فاز می باشد که استفاده از آن برای تجهیزات الکتریکی که با برق سه فاز کار می کنند، بسیار پرکاربرد است.

حتما بخوانید:  رله در تابلو برق صنعتی

علائم خرابی رله

رله های الکتریکی در صنایع و تجهیزات مختلف نقش مهمی را ایفا می کنند و با حرکات دقیق خود می توانند قطع وصل کردن جریان الکتریکی را در مدارت کنترل نمایند. رله ها هم مانند هر قطعه الکتریکی دیگر می تواند پس از استفاده و با گذشت زمان به دلیل عوامل مختلف دچار خرابی شوند. تشخیص به موقع خرابی انواع رله می تواند از بروز مشکلات جدی ‌تر و آسیب رساندن به سایر تجهیزات الکتریکی جلوگیری نماید. از رایج ترین مشکلات انواع رله ها را می توان به عملکرد نامنظم رله، گرم شدن بیش از حد، صدای غیر عادی، جرقه زدن، ضربه و لغزش، سایش و پارگی و نوسانات ولتاژ اشاره نمود. اگر رله (Relay ) نتواند جریان الکتریکی را به موقع قطع و وصل نماید، بنابراین ممکن است خراب شده باشد و در حین کار بیش از حد گرم می شود که همین امر بهترین علائم برای خرابی رله ها به شمار می رود.

نحوه تست رله

رله (Relay ) در واقع یک سوئیچ الکترومکانیکی است که برای کنترل مسیر جریان الکتریکی در مدار به کار می رود. از رله های الکتریکی به طور معمول در کاربرد های صنعتی، لوازم خانگی و … استفاده می شوند. بنابراین تست رله به صورت درست و اصولی برای اطمینان از عملکرد صحیح و مطمئن امری لازم و ضروری به شمار می رود. ساختار کلی رله ها از یک بوبین (سیم پیچ) و کنتاکت های NO (Normal Open) و NC (Normal Close) تشکیل شده است. برای تست بوبین رله، ابتدا مولتی متر خود را در حالت تست اهم قرار داده و پراپ ها را بر روی دو پایه بوبین متصل می کنیم و در این حالت، مولتی متر مقدار کمی اهم را به ما نشان می دهد. این به این معنی است که سیم پیچ بوبین دچار قطعی نبوده و بوبین رله تست شده است.

روش تست ولتاژی از بوبین و تست اهمی از تیغه های رله، یک روش اصولی و قطعی برای تست رله است که از سالم بودن رله به شما اطمینان می دهد. برای سنجش سلامت تیغه باز رله NO (Normal Open) بهتر است که از یک باتری یا منبع تغذیه 12 ولتی به عنوان ابزار تست استفاده کنیم. سپس ولتاژ باتری را به دو سر بوبین متصل کرده و عملکرد تیغه ها (کنتاکتورها) مولتی متر یا اهم متر مورد بررسی قرار می دهیم. در نهایت مولتی متر را در حالت بیزر می گذاریم و زمانی که ولتاژ باتری به بوبین رله اعمال می شود، صدای هشدار بیزر مولتی متر شنیده شود.

تست سلامت تیغه بسته رله NC (Normal Close) همانند تست سلامت تیغه باز رله NO (Normal Open) می باشد ولی با این تفاوت که اتصال ولتاژ به بوبین رله صدای بیزر مولتی متر را نخواهیم داشت و مقدار OL بر روی مولتی متر نمایش داده می شود. این روش تست رله، معمولا برای انواع رله ها یکسان است و می توان به سلامت و عملکرد صحیح رله ها پی برد.

تست رله با مولتی متر











سوکت ریلی یا رله برد، کدام مناسب ‌تر است؟

انتخاب بین سوکت ریلی و رله برد به نیازها و شرایط شما بستگی دارد. به طور کلی سوکت های ریلی ارزان تر از رله بردها هستند و نصب آن به مهارت و ابزار خاصی نیاز ندارد و به راحتی قابل نصب می باشد. نصب سوکت های ریلی در تابلو برق نسبت به رله بردها فضای کمتری اشغال می کند و در صورت خرابی رله به راحتی قابلیت تعویض می باشد. رله بردها نسبت به سوکت‌ های ریلی از قابلیت ‌های بیشتری برخوردارند و می توان از آن برای انجام وظایف مختلف در تابلو برق استفاده نمود. در ضمن رله بردها از نظر ایمنی قابل اعتماد تر از سوکت ‌های ریلی هستند و احتمال ایجاد جرقه و اتصال کوتاه در آنها کمتر می باشد.



خواهشمند است برای استعلام قیمت رله سلدوک Celduc و جهت دریافت مشاوره رایگان با کارشناسان مجرب ما در بخش فروش راد الکتریک تماس حاصل فرمایید.

  تلفن تماس : 02136614690        موبایل :  09123118834



تفاوت رله و کلید

رله و کلید از پرکاربرد ترین قطعات الکتریکی هستند که عملکرد هر دو برای قطع و وصل کردن جریان الکتریکی در مدار استفاده می شود. از تفاوت های اساسی رله و کلید در مکانیزم عملکرد آن است، رله از یک سیم پیچ و هسته آهنی برای قطع و وصل جریان الکتریکی استفاده می کند در حالی که کلید از یک مکانیزم فیزیکی ساده مانند اهرم و دکمه برای قطع و وصل جریان الکتریکی استفاده می کند. رله ها معمولاً برای کنترل جریان ‌های بالا کاربرد دارند در حالی که کلیدها برای کنترل جریان ‌های کم و یا در مواردی که به کنترل مستقیم نیاز است، استفاده می شوند. رله ها ساختاری پیچیده تر از کلیدها دارند و میزان سرعت سوئیچینگ (ON/OFF) آنها به دلیل نیاز به زمان برای ایجاد میدان مغناطیسی و حرکت هسته آهنی، کند تر از کلید ها می باشند. قیمت رله ها به دلیل پیچیدگی بیشتر معمولاً گران ‌تر از کلید ها هستند.

مزایا رله چیست ؟

از جمله مزایای رله می توان به مواردی که در بخش زیر آمده اشاره نمود :

  • رله ها می توانند بدون دخالت دست انسان، جریان های الکتریکی را کنترل نمایند.
  • رله های الکتریکی به دلیل ماهیت مغناطیسی، برای حفاظت از مدارها در برابر اضافه بار یا اتصال کوتاه مناسب هستند.
  • رله ها از قابلیت اطمینان پذیری بالایی برخوردارند.
  • رله ها در مقایسه با ترانزیستورها مقرون به صرفه و ارزان هستند.
  • رله ها به دلیل ماهیت مغناطیسی که دارند، برای حفاظت از مدار بسیار مناسب هستند.

معایب رله چیست ؟

  • رله ها نسبت به کلید معمولی از سرعت عمل کمتری بررخودارند.
  • از رله ها در محیط هایی که دارای گازهای مشتعل و مواد شیمیایی منفجره هستند، استفاده نمی شود.
  • رله ها به دلیل قطعات مکانیکی که دارند، ممکن است به مرور زمان فرسوده و خراب شوند و نیاز به تعویض داشته باشند.
  • رله ‌های الکترومکانیکی، به دلیل وجود قطعات مکانیکی سرو صدای زیادی در حین کار تولید می کنند.
  • رله‌ های مکانیکی نسبت به شرایط محیطی مانند دما، رطوبت و لرزش بسیار حساس هستند.

کنتاکتور چیست؟

کنتاکتور (Contactor) یک کلید الکترو مغناطیسی است که از نظر عملکرد شبیه به رله ها هستند ولی با این تفاوت که برای کاربرد هایی با جریان بالاتر مانند استارتر موتورها، ترانسفورماتورها و دیگر تجهیزات الکتریکی به کار می روند. ساختار کنتاکتور متشکل از سه بخش اصلی بوبین، محفظه یا قاب و کنتاکت ‌ها می باشد. کنتاکتو رها دارای حالت باز (Normally Open) NO و حالت بسته (Normally Closed) NC هستند. از کنتاکتور ها معمولا برای قطع و وصل مدارهای الکتریکی با توان بالا مورد استفاده قرار می گیرند.







کنتاکتور چیست و چگونه کار می کند؟





شباهت رله با کنتاکتور در چیست؟

رله و کنتاکتور دو قطعه بسیار پر کاربرد در تجهیزات الکتریکی هستندکه از نظر عملکرد، مشابه هم می باشند و استفاده از آن دو برای قطع و وصل جریان برق در مدارات الکتریکی به کار می روند. از شباهت دیگر رله و کنتاکتور این است که هر دو دارای سیم پیچ الکترومغناطیسی هستند و با هدف قطع و وصل جریان در یک مدار مورد استفاده قرار می گیرند.

تفاوت کنتاکتور و رله در چیست؟

اصلی ترین تفاوت رله و کنتاکتور را می توان به کاربرد آن اشاره کرد که از کنتاکتور ها معمولا برای کاربرد های سه فاز در حالی که از رله بیشتر برای کاربرد‌ تک فاز استفاده می شود. از دیگر تفاوت بین کنتاکتور و رله این است که کنتاکتور ها برای کاربردهای سنگین با جریان بالا و رله ها برای کاربردهای جریان کم تا متوسط مناسب تر هستند. از تفاوت اصلی کنتاکتور و رله در ظرفیت بار آن ها است، رله ها معمولا برای کنترل جریان های کمتر و کنتاکتور برای کنترل جریان های بیشتر استفاده می شوند. ابعاد و اندازه رله ها نسبت به کنتاکتور ها، کوچکتر است و استفاده از آن برای کنترل دستگاه های کوچک و متوسط به کار می رود.







تفاوت رله و کنتاکتور،فرق رله و کنتاکتور





چه زمانی از کنتاکتور استفاده می کنیم ؟

کنتاکتور ها اغلب برای جریان های الکتریکی که به ولتاژ و جریان بالا نیاز دارند، استفاده می شوند. کنتاکتور ها عموما در موتورها، ماشین آلات سنگین، کمپرسور ها و سیستم های روشنایی بزرگ کاربرد دارند. همچنین از کنتاکتور ها، می توان در سیستم های توزیع برق جهت کنترل جریان برق قسمت های مختلف ساختمان یا تاسیسات استفاده نمود.

چه زمانی از رله استفاده می کنیم؟

رله ها عموما برای جریان های کم تا متوسط کاربرد دارند و از آن می توان برای کنترل مدارهای الکتریکی مانند سیستم های اتوماسیون خانگی، روشن/خاموش کردن چراغ های روشنایی و … استفاده نمود. رله ها معمولا برای کاربرد های تک فاز مورد استفاده قرار می گیرند.

حتما بخوانید:  تفاوت رله و کنتاکتور چیست؟

تفاوت رله الکترونیکی SSR با رله الکترومکانیکی EMR

رله الکترونیکی SSR و رله الکترومکانیکی دو تجهیز الکتریکی هستند که هر دو برای کنترل مدار استفاده می شوند، اما تفاوت های اساس بین آنها وجود دارد که شامل :

1. رله‌ های الکترو مکانیکی از نظر ساختار دارای قطعات مکانیکی متحرک مانند سیم پیچ و کنتاکت ‌ها هستند که با ایجاد میدان مغناطیسی عمل می کنند. در حالی که رله الکترونیکی یا رله حالت جامد SSR فاقد قطعه متحرک بوده و از قطعات نیمه هادی مانند تریستور، ترایاک و ترانزیستورها برای سوئیچینگ استفاده می کنند.
2. رله الکترونیکی SSR سرعت عملکرد بالاتری نسبت به رله الکترومکانیکی دارند.
3. رله الکترونیکی یا رله حالت جامد به دلیل نداشتن قطعات مکانیکی متحرک، عمر طولانی تری نسبت به رله های مکانیکی دارند.
4. رله الکترونیکی در برابر لرزش و شوک بسیار مقاوم بوده و در حالی که رله الکترومکانیکی ممکن است تحت تأثیر این شرایط دچار اختلال شوند.
5.رله الکترونیکی معمولاً مصرف انرژی کمتری دارند و کارآمدتر از رله های مکانیکی هستند.
6. رله الکترونیکی SSR به دلیل نداشتن قطعات مکانیکی، از قابلیت اطمینان بالاتری برخودارند و کمتر دچار خرابی می شوند.
7. رله های مکانیکی معمولا قیمت ارزان تری نسبت به رله های الکترونیکی SSR دارند.

انتخاب رله الکترونیکی SSR و رله مکانیکی بستگی به کاربرد های خاص شما دارد، اگر نیاز به سوئیچینگ سریع، عمر طولانی، عملکرد بی صدا و مقاومت در شرایط محیطی برای شما مهم است، رله الکترونیکی SSR می تواند بهترین گزینه برای شما محسوب شود. برای دریافت قیمت و خرید رله SSR تنها کافی است که از طریق شماره تماس درج شده در قسمت پایین تماس گرفته و با کارشناسان مجرب و متخصص ما در بخش رله در ارتباط باشید. همکارن ما همواره آماده پاسخگویی به سوالات شما دوستان عزیز هستند.







رله ssr و رله emr،تفاوت رله اس اس ار و رله emr





قیمت رله

رله همانند کلید یک نوع قطعه الکتریکی است که از آن برای سوئیچینگ (ON/OFF) در مدارات استفاده می شود. در واقع کاربرد اصلی آن در مدار فرمان و قدرت می باشد. رله ها در بازار دارای انواع مختلفی هستند که هر کدام براساس ویژگی های خاصی که دارند، مورد استفاده قرار می گیرد. قیمت رله‌ بسته به نوع رله، برند، ولتاژ و جریان، کنتاکت ها و … متفاوت می باشد.

برای دریافت قیمت انواع رله های الکترونیکی بهتر است که از نمایندگی معتبر راد الکتریک که تنها نماینده انحصاری رله SSR سلدوک Celduc فرانسه، رله اس اس آر کروزت Crouzet فرانسه و رله SSR کرایدوم مکزیک Crydom در ایران می باشد، استعلام بگیرید. راد الکتریک یک همراه همیشگی شما در صنعت برق است که با ما خیال تان از بابت کیفیت و اصالت رله‌ صنعتی آسوده خواهد بود. برای خرید بهترین انواع رله، بهتر است به فروشگاه راد الکتریک که تنها نمایندگی انحصاری رله سلدوک Celduc در ایران است مراجعه کرده تا بهترین رله با کیفیت همراه با قیمت ارزان را تهیه و خریداری نمائید.





قیمت رله،خرید رله،قیمت و خرید رله



نکات مهم در زمینه انتخاب رله مناسب

برای انتخاب یک رله مناسب، نکات مهمی وجود دارد که باید در نظر گرفته شوند. در اینجا به چند مورد از آن‌ ها اشاره می‌ کنیم :

  • نوع رله : رله ها دارای انواع مختلفی هستند که شامل رله حالت جامد (SSR)، رله‌ های الکترو مکانیکی، رله‌ های زمانی و حفاظتی و … می باشند که انتخاب هر نوع به کاربرد شما بستگی دارد.
  • ولتاژ و جریان کاری : رله باید برای ولتاژ و جریان مداری که در آن استفاده می ‌شود، مناسب باشد.
  • شرایط محیطی : عواملی همچون رطوبت و وجود گرد و غبار می توانند بر عملکرد رله تأثیر بگذارد.
  • قابلیت اطمینان بالا : انتخاب برند معتبر و شناخته شده مانند رله سلدوک Celduc فرانسه، رله SSR کروزت Crouzet فرانسه و رله الکترونیکی SSR کرایدوم مکزیک Crydom می تواند به افزایش قابلیت اطمینان و طول عمر رله، کمک کند.
  • ویژگی‌ های اضافی : بعضی از رله ها دارای ویژگی های اضافی مانند حفاظت در برابر اضافه بار، اتصال کوتاه و … هستند که می توانند در موارد خاص مفید باشند.

این نکات می ‌توانند به شما در انتخاب رله ‌ای که با نیازهای پروژه شما مطابقت دارد، مفید واقع شود. اگر نیاز به اطلاعات بیشتری دارید، تنها کافی است که به فروشگاه راد الکتریک که به عنوان تنها نماینده انحصاری برندهای سلدوک Celduc فرانسه، کروزت Crouzet فرانسه، کرایدوم Crydom مکزیک و سایر برندهای اروپایی و آسیایی در ایران است، مراجعه کرده و بهترین رله مورد نیاز خود را با اطمینان خاطر خریداری نمائید.

خرید بهترین انواع رله

برای خرید و انتخاب بهترین انواع رله، نیاز است که با انواع مختلف رله ها و کاربرد های هر کدام آشنایی داشته باشید. رله ها در بازار در انواع گوناگونی مانند رله مغناطیسی، رله کنترل فاز، رله کنترل بار یا رله کنترل جریان، رله حالت جامد SSR، رله زمانی (تایمر)، رله حرارتی یا بی متال وجود دارند که هز کدام از این نوع رله ها دارای ویژگی ‌ها و کاربرد های خاص خود می باشند. برای انتخاب بهترین نوع رله، حتما باید به نوع بار مصرفی، دامنه ولتاژ و جریان، شرایط محیطی و … توجه نمایید. اگر به دنبال رله SSR یا رله حالت جامد، رله آمپر بالا یا رله قدرت، رله کتابی یا رله تخت، رله برد الکتریکی، رید رله یا رید سوئیچ، رله روبردی و … هستید، می توانید به مقاله انواع رله الکترونیکی SSR مراجعه نمایید.

کلام آخر

خوشحالیم که تا انتهای مقاله با ما همراه بودید. ما در این مقاله به شرح کاملی از انواع رله به همراه ویژگی ها و کاربردهای آن ها پرداختیم و تمام تلاش خود را کردیم تا شما را با انواع رله و نکاتی که قبل از خرید باید به آن ها توجه کنید، آشنا کنیم. همانطور که گفته شد رله یک قطعه الکترومکانیکی است که به وسیله یک سیگنال الکتریکی کوچک می تواند جریان الکتریکی در مدار را کنترل نماید. رله ‌ها، نقش مهمی در کنترل و حفاظت از سیستم ‌های الکتریکی دارند. رله های الکتریکی براساس نوع عملکرد، ساختار، کاربرد و سایر ویژگی ‌ها دارای انواع مختلفی هستند که در این مقاله به شما معرفی کردیم. برای خرید انواع رله الکترونیکی SSR سلدوک Celduc فرانسه، می توانید به وب سایت راد الکتریک مراجعه کنید. راد الکتریک یک شرکت پیشرو در زمینه توزیع و فروش انواع رله و تجهیزات صنعتی با معتبرترین برند اروپایی و آسیایی در ایران است که با سایقه درخشان خود در حوزه برق و صنعت فعالیت می کند.





انتخاب رله به نیازهای خاص شما مانند نوع بار، برند، جریان و ولتاژ مورد نیاز، ویژگی‌های خاص رله و ... بستگی دارد.



برای تست یک رله می توانید از مولتی ‌متر برای اندازه ‌گیری جریان و ولتاژ استفاده کنید.

استفاده از رله ها در اتوماسیون صنعتی برای کنترل انواع دستگاه‌ ها، موتورها و سیستم‌ های پیچیده مورد استفاده قرار می گیرد تا بتوانند فرآیند های تولید و کارخانه را بهبود بخشند.



رله (Relay) به دلیل توانایی که در کنترل جریان های بزرگ با سیگنال های کوچک دارد از مهمترین قطعات الکتریکی در تجهیزات الکتریکی و الکترونیکی به شمار می رود. از رله در تابلو برق صنعتی، لوازم خانگی، خودرو، صنایع و سیستم های کنترل و اتوماسیون و ... استفاده می شود.



بله، انواع رله ها می توانند نقش بسیار مهمی را در حوزه صنعت برق ایفا نمایند. رله های صنعتی یک نوع از رله الکترونیکی SSR هستند که وظیفه قطع و وصل بارهای مدارهای الکتریکی را در جریان ‌های قوی برعهده دارند. از رله‌ های صنعتی عموما در صنایع مختلف مانند ساختمان ‌سازی، صنعت خودرو، گاز و نفت و بسیاری دیگر از حوزه‌ ها به کار می ‌روند.

بله، رله ها ممکن است که در مورد جریان و ولتاژ دارای محدودیت هایی باشند و همچنین به صورت دوره ای نیاز به نگهداری و تعمیرات دارند.

از رله های الکترونیکی برای کنترل و حفاظت تجهیزات الکتریکی در تابلو برق مانند موتورها، لامپ‌ ها و کنتاکتور ها استفاده می‌ شوند. همچنین رله ‌ها می ‌توانند از بروز اتصالات کوتاه و نویزهای الکتریکی جلوگیری کرده و دو مدار را از یکدیگر ایزوله نمایند. رله ها توانایی افرایش توان خروجی دارند و می توانند در جریان ‌های ضعیف را به جریان ‌های قوی ‌تر تبدیل می کنند.

نوعی کلید الکتریکی است که برخلاف رله های الکترومکانیکی با استفاده از قطعات نیمه‌ هادی مانند تریستور، تریاک یا ترانزیستور می توانند جریان الکتریکی در مدار قطع و وصل نمایند.

رله کنترل فاز در واقع ابزار هوشمند است که از آن برای حفاظت و کنترل سیستم های الکتریکی سه فاز در برابر نوسانات ولتاژ، قطع فاز و عدم تعادل فاز استفاه می شود. رله کنترل فاز در بازار با نام های رله حفاظت فاز، رله خرابی فاز، رله نظارت فاز و رله مانیتورینگ خط می شناسند. رله کنترل فاز یک تجهیز حفاظتی و کنترلی است که در تابلو برق های صنعتی کاربرد دارد.

رله الکترونیکی SSR یا حالت جامد، رله‌ الکترو مکانیکی، رله حرارتی (بی متال)، رله‌ حفاظتی (Protective Relays)، رله تایمر ( زمانی )

انواع رله های الکترونیکی در بازار شامل رله SSR یا رله حالت جامد، رله مغناطیسی، رله آمپر بالا یا رله قدرت، رله کتابی یا رله تخت، رله بردی، رله کنترل فاز، رله کنترل سطح مایعات، رله روبردی، رله الکترومکانیکی و ... می باشد.
