رله روبردی 22 آمپر تک فاز سلدوک Celduc SKL10260
PCB Solid State Relay Celduc SKL10260 Single Phase 22A France
ویژگی های محصول
| برند: |
سلدوک Celduc فرانسه |
|---|---|
| آمپر بار مقاومتی/المنتی: |
22 آمپر AC-51 |
| ورودی / خروجی: |
SSR DC/AC |
| تعداد فاز: |
تک فاز |
| فرمان کنترل ورودی: |
4-14VDC |
| ولتاژ کارکرد خروجی: |
24-690VAC |
توضیحات
توضیحات
رله روبردی سلدوک مدل SKL10260 یک نوع رله الکترونیکی اس اس آر تک فاز است که جریان بار مقاومتی و المنتی آن معادل 22 آمپر می باشد. رله SSR روبردی یک قطعه الکترونیکی است که به صورت مستقیم بر روی برد مدار چاپی (PCB) لحیم می شود و برای کاربردهایی که نیاز به فشردگی و کم حجم بودن مدار را دارند، مناسب است. رله روبردی یا رله PCB به صورت معمول در صنایع الکترونیکی مختلف از جمله دستگاه های مخابراتی، تجهیزات دفتری و اداری، سیستم های آلارم، دستگاه های اندازه گیری، دستگاه های نظارت پزشکی و سنسورهای کنترل مورد استفاده قرار می گیرد.
اگر قصد خرید رله SSR مناسب برای پروژه خود را دارید، می توانید با مطالعه مقاله “رله چیست؟” با انواع رله SSR و ویژگی های آن آشنا شوید. میزان حداکثر جریان لحظه ای قابل عبور از رله الکترونیکی روبردی سلدوک مدل SKL10260 معادل 1150 A²s، فرمان کنترل ورودی آن بین 4 تا 14 ولت DC و ولتاژ کارکرد خروجی آن بین 24 تا 690 ولت AC می باشد. همچنین ابعاد تقریبی این رله روبردی PCB برابر 24.5 * 6.5 * 43.5 میلی متر است. فناوری و طراحی رله الکترونیکی روبردی 22 آمپر تک فاز مدل SKL10260 توسط شرکت سلدوک Celduc فرانسه شاخته شده و همراه با استاندارد و گواهینامه های مختلفی که در کشورهای اروپایی، آمریکا و کانادا کسب نموده به بازار عرضه می گردد.
شرکت بازرگانی راد الکتریک تنها نماینده انحصاری محصولات سلدوک فرانسه در ایران است که امکان توزیع انواع رله SSR مانند رله کتابی، رله صنعتی، رله قدرت یا رله آمپر بالا، رله پی ال سی PLC، رله چپ گرد راست گرد، رله برد الکترونیکی، رید رله یا رید سوئیچ را از طریق نمایندگی های فروش در خیابان لاله زار تهران، خیابان جمهوری، میدان توپخانه و سایر نقاط کشور برعهده دارد. در ضمن خواهشمند است پیش از خرید رله SSR جهت اطمینان خاطر از اصل بودن محصول از نمایندگی ها و مراکز فروش در سراسر کشور با شرکت راد الکتریک تماس حاصل فرمایید.
طبق مقررات سایت، امکان مرجوعی کالا تا ۷ روز در صورت وجود مغایرت یا عیب فنی فراهم است و «راد الکتریک» خود را ملزم به رعایت حقوق مشتریان میداند. با این حال، با توجه به ماهیت قطعات برقی و الکترونیک صنعتی و برای جلوگیری از بروز مشکل، لطفاً موارد زیر را در نظر داشته باشید:
به دلیل حساسیت بالای این محصولات و یا وجود قطعات الکترونیکی حساس، اگر کالا در مدار استفاده شود و یا در معرض نوسانات برق قرار گیرد و به صورت غیرتخصصی یا خارج از استاندارد های فنی نصب شود، یا دچار سوختگی و آسیب های ظاهری شده باشد، امکان مرجوعی آن وجود ندارد و خدمات گارانتی نیز شامل آن نخواهد شد.
مشخصات محصول
مشخصات فنی
| نام قطعه | رله روبردی سلدوک |
| نوع عملکرد | قطع و وصل |
| مدل و برند | Celduc SKL10260 Solid State Relay SSR |
| طراحی و فناوری | کشور فرانسه |
| جریان A بار مقاومتی / المنتی | 22 آمپر AC-51 |
| جریان A بار موتوری/کمپرسور/سلفی | ندارد |
| حداکثر جریان A لحظه ای | 1150A²s |
| تعداد فاز | تک فاز |
| فرمان کنترل ورودی | 4-14VDC |
| ولتاژ کارکرد خروجی | 24-690VAC |

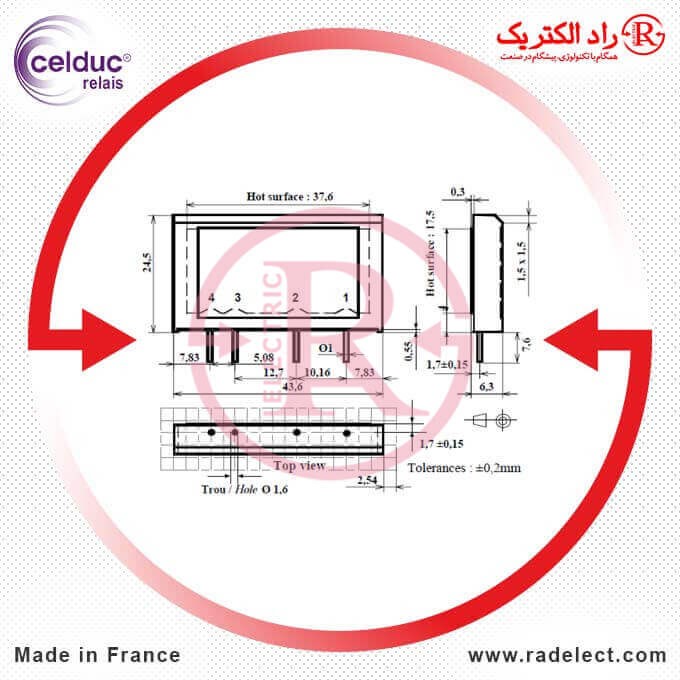

| ابعاد تقریبی mm | 24.5 * 6.5 * 43.5 |
نحوه عملکرد
| ویژگی فنی | AC zero-cross output |
| رتبه بندی تریستور | 25A |
تجهیزات کنترل دمای قطعه الکترونیکی
| هیت سینک | نیاز ندارد |
| خمیر سیلیکون / پد حرارتی | نیاز ندارد |
| پایه ریلی هیت سینک | نیاز ندارد |
| فن | نیاز ندارد |
| ترموسوئیچ هیت سینک | نیاز ندارد |
فنی و مهندسی
| موارد استفاده | رله روبردی PCB relay برای خاموش و روشن کردن: لامپ، هیتر/ المنت |
| موارد کاربرد | اتوماسیون صنعتی، PLC، پالس كنترل PID، سیگنال کنترل، حفاظت تجهیزات، دستگاه های قدرت، ترموفرمینگ، کوره الکتریکی، صنایع منسوجات، تهویه مطبوع، خشک کن، گرمایش مسکونی، گرمایش مادون قرمز، تجهیزات لحیمکاری، ماشینآلات فرآوری مواد غذایی تجاری |
استاندارد و گواهی
| دارای استانداردهای | IEC/EN60947-4-2 برای کنترل موتور، استاندارد IEC/ EN6097-4-3 برای دیگر بارها، (UL, cUL, CSA ) استاندارد آمریکا و کانادا، IEC/EN 60950 ،VDE0805 ،IEC60335-1 – VDE0700-1 ،IEC 62314 و دارای تاییدیهی اتحادیهی اروپا ( CE ) |
| دارای گواهی | گواهینامه ISO9001 تولید با کیفیت بالا |
